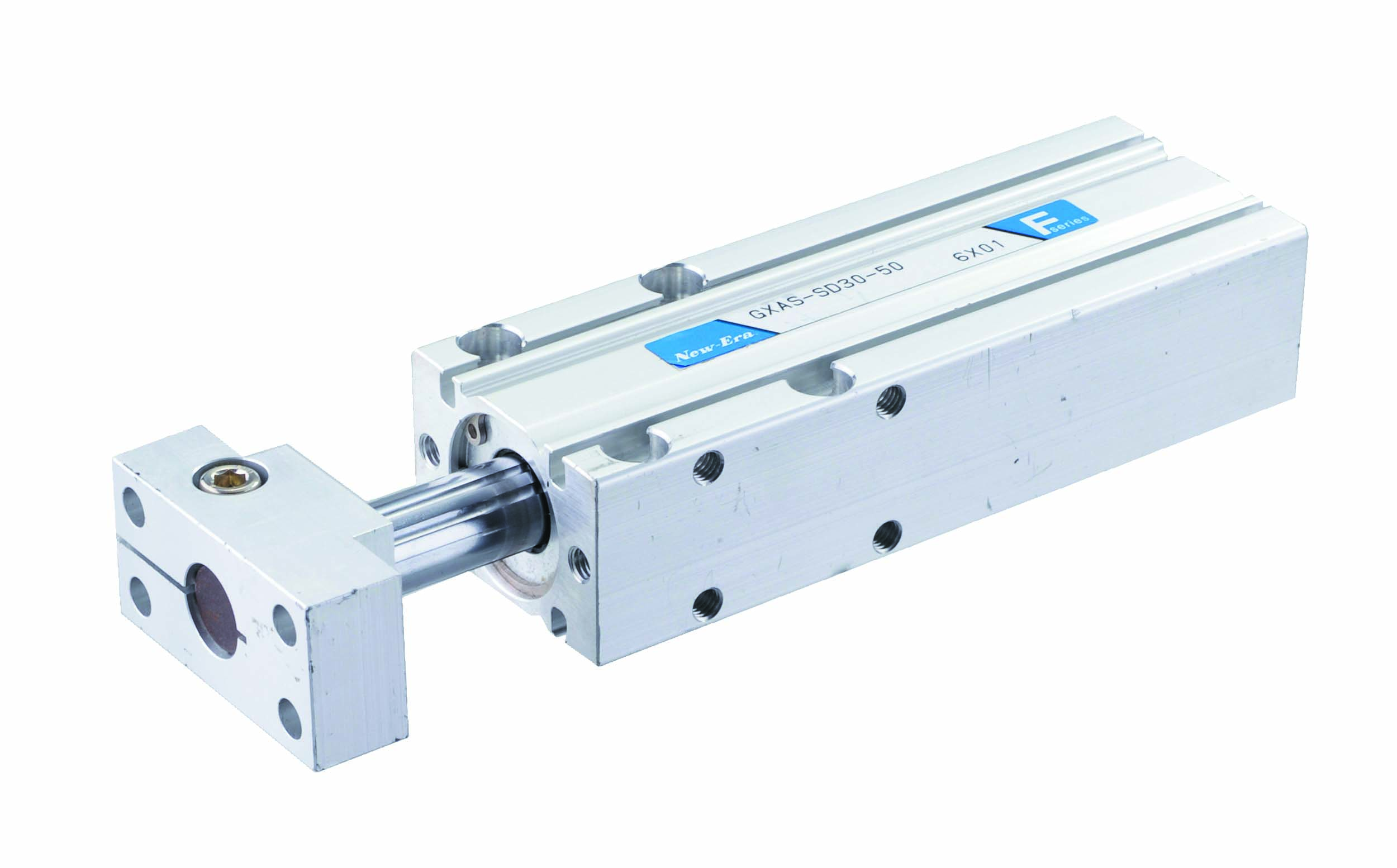

Series | GXA | ||
---|---|---|---|
Type | Ball Spline | ||
Cylinder Bore[mm] | 15mm | Operating Type | Double Acting |
Extrusion Force | 88.0N | Stroke | 20~100mm |
Guide | Ball Spline | Loading Work Piece Mass | - |
Product Mass[g] | 165g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 500mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | None | Switch | Available |
Additional Function | |||
Provided CAD data | GXA(S)-SD15-ストローク GXA(S)-SD15-ストローク-ZT GXA(S)-SD15-ストローク-WT GXA(S)-SD15-ストローク-WS GXA(S)-SD15-ストローク-FN |
Series | GXA | ||
---|---|---|---|
Type | Ball Spline | ||
Cylinder Bore[mm] | 20mm | Operating Type | Double Acting |
Extrusion Force | 160.0N | Stroke | 25~200mm |
Guide | Ball Spline | Loading Work Piece Mass | - |
Product Mass[g] | 290g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 500mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | None | Switch | Available |
Additional Function | |||
Provided CAD data | GXA(S)-SD20-ストローク GXA(S)-SD20-ストローク-ZT GXA(S)-SD20-ストローク-WT GXA(S)-SD20-ストローク-WS GXA(S)-SD20-ストローク-FN |
Series | GXA | ||
---|---|---|---|
Type | Ball Spline | ||
Cylinder Bore[mm] | 30mm | Operating Type | Double Acting |
Extrusion Force | 350.0N | Stroke | 25~200mm |
Guide | Ball Spline | Loading Work Piece Mass | - |
Product Mass[g] | 780g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 500mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | None | Switch | Available |
Additional Function | |||
Provided CAD data | GXA(S)-SD30-ストローク GXA(S)-SD30-ストローク-ZT GXA(S)-SD30-ストローク-WT GXA(S)-SD30-ストローク-WS GXA(S)-SD30-ストローク-FN |
Series | GXA | ||
---|---|---|---|
Type | Ball Spline | ||
Cylinder Bore[mm] | 15mm | Operating Type | Double Acting |
Extrusion Force | 88.0N | Stroke | 20~100mm |
Guide | Ball Spline | Loading Work Piece Mass | - |
Product Mass[g] | 185g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 500mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | Extrusion Adjustment | Switch | Available |
Additional Function | |||
Provided CAD data | GXA(S)-SD15-ストローク-ZE GXA(S)-SD15-ストローク-ZTZE GXA(S)-SD15-ストローク-WTZE GXA(S)-SD15-ストローク-WSZE GXA(S)-SD15-ストローク-FNZE |
Series | GXA | ||
---|---|---|---|
Type | Ball Spline | ||
Cylinder Bore[mm] | 20mm | Operating Type | Double Acting |
Extrusion Force | 160.0N | Stroke | 25~200mm |
Guide | Ball Spline | Loading Work Piece Mass | - |
Product Mass[g] | 385g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 500mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | Extrusion Adjustment | Switch | Available |
Additional Function | |||
Provided CAD data | GXA(S)-SD20-ストローク-ZE GXA(S)-SD20-ストローク-ZTZE GXA(S)-SD20-ストローク-WTZE GXA(S)-SD20-ストローク-WSZE GXA(S)-SD20-ストローク-FNZE |
Series | GXA | ||
---|---|---|---|
Type | Ball Spline | ||
Cylinder Bore[mm] | 30mm | Operating Type | Double Acting |
Extrusion Force | 350.0N | Stroke | 25~200mm |
Guide | Ball Spline | Loading Work Piece Mass | - |
Product Mass[g] | 1020g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 500mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | Extrusion Adjustment | Switch | Available |
Additional Function | |||
Provided CAD data | GXA(S)-SD30-ストローク-ZE GXA(S)-SD30-ストローク-ZTZE GXA(S)-SD30-ストローク-WTZE GXA(S)-SD30-ストローク-WSZE GXA(S)-SD30-ストローク-FNZE |
