标准型气缸

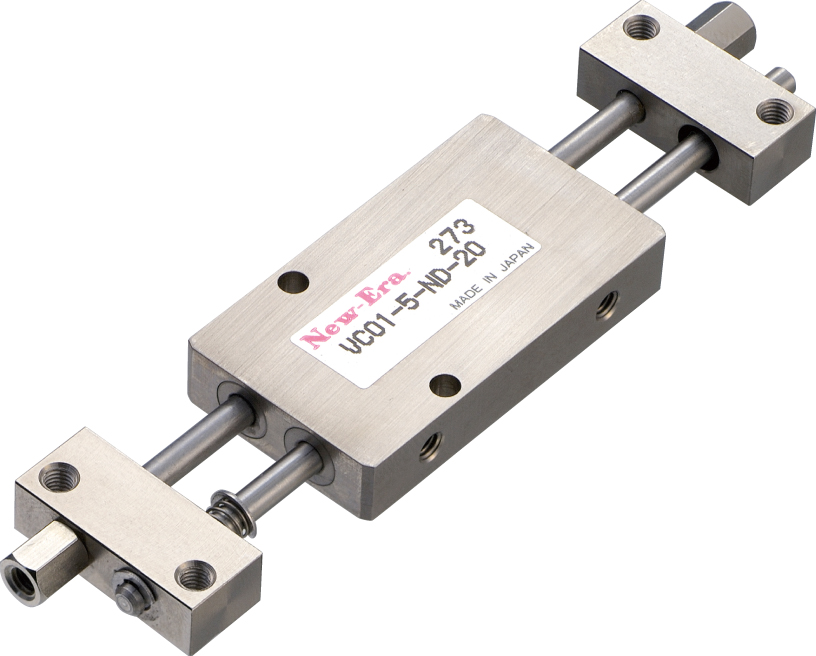

• 薄型吸附式气缸／VC01

  特征	通过吸入端口，可吸附芯片等小直径工件 通过缓冲机构保护工件免受冲击 对应非离子标准

  操作方法	双动	气缸直径	5mm
  行程	10，20mm	挤出力	6.3N
  工作温度范围	0～60゜	开关	无



  产品目录PDF

  使用例子视频

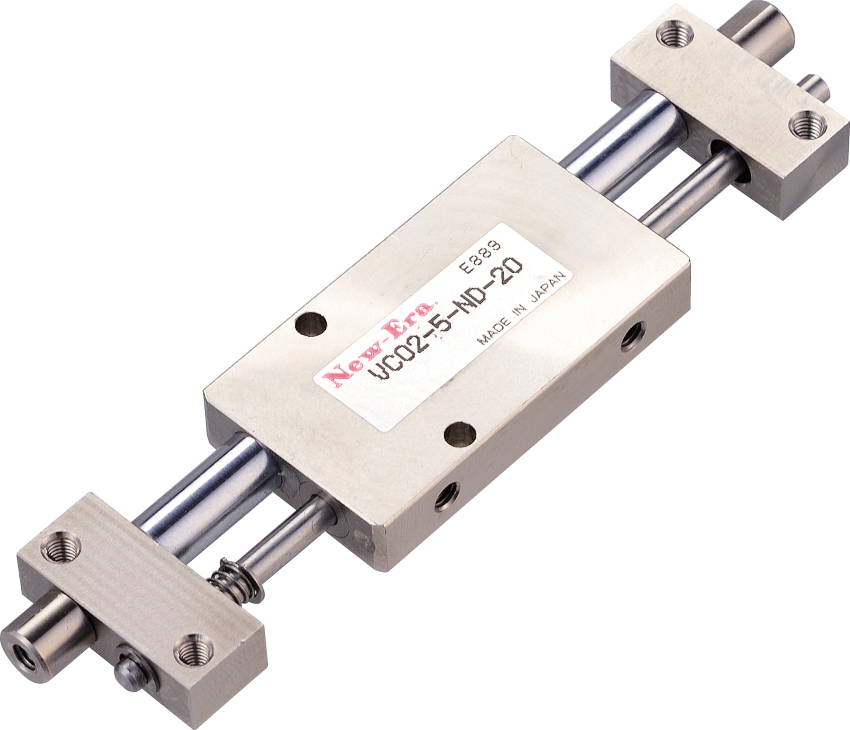

• 薄型吸附式（无旋转精度提高型）／VC02

  特征	带吸入端口﹒带缓冲机构的薄型气缸 检查部件的清除情况，加强非旋转精度 本体厚度7毫米，产品超薄·小型。

  操作方法	双动	气缸直径	5mm
  行程	10，20mm	挤出力	6.3N
  工作温度范围	0～60゜	开关	无



  产品目录PDF

• 面板式气缸／PN

  特征	总长度非常短，可节省安装空间 可用螺丝直接安装到夹具，面板等。 安装在配管端口头部，整齐。

  操作方法	双动，押出单动型	气缸直径	6，10，16mm
  行程	5，10，15mm	挤出力	10～100N
  工作温度范围	5～60゜	开关	无



  产品目录PDF

• 超小型气缸／CA03R

  特征	追求紧凑至极限的超小型气缸 (It is not corresponded with contactless switch.)

  操作方法	押出单动型	气缸直径	2.5，4mm
  行程	5, 10mm / 15, 20mm	挤出力	2.5～6.3N
  工作温度范围	0～70゜	开关	无



  产品目录PDF

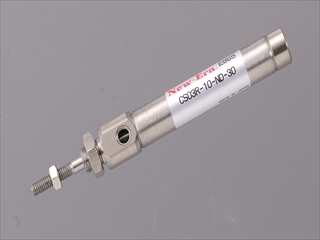

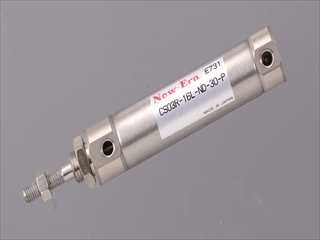

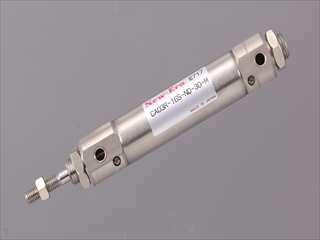

• 微型气缸／CS03R,CA03R

  特征	使用寿命长﹒重量轻，可高速驱动 可对应各种变化 (CS : Magnet built-in type for contactless switch.)

  操作方法	双动，押出单动型，引入单动型	气缸直径	6，10，16mm
  行程	1～200mm	挤出力	7.2～100N
  工作温度范围	0～70゜	开关	有



  产品目录PDF

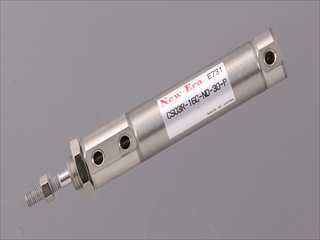

• 无旋转气缸／CS03R,CA03R

  特征	内置防旋转功能 采用单轴紧凑型设计 (CS : Magnet built-in type for contactless switch.)

  操作方法	双动，押出单动型，引入单动型	气缸直径	10，16mm
  行程	1～150mm	挤出力	25.4～100N
  工作温度范围	0～70゜	开关	有



  产品目录PDF

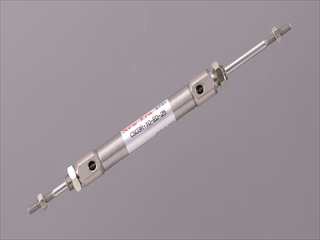

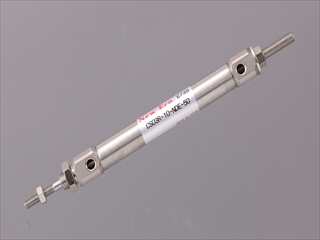

• 双活塞杆气缸／CS03R,CA03R

  特征	两侧安装活塞杆 (CS : Magnet built-in type for contactless switch.)

  操作方法	双动	气缸直径	10，16mm
  行程	1～100mm	挤出力	32.9～90.7N
  工作温度范围	0～70゜	开关	有



  产品目录PDF

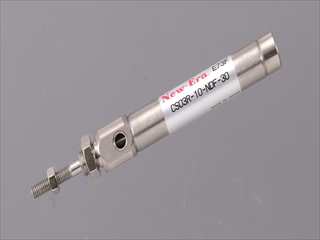

• 带押出调节机构型气缸／CS03R,CA03R

  特征	气缸行程可调节 用螺母在杆出口侧对停止位置进行调整 (CS : Magnet built-in type for contactless switch.)

  操作方法	双动	气缸直径	10，16mm
  行程	1～200mm	挤出力	39.2～100N
  工作温度范围	0～70゜	开关	有



  产品目录PDF

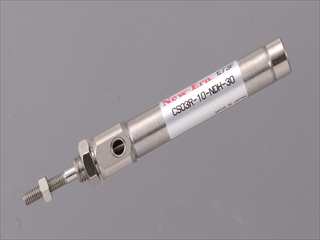

• 带引入调节机构的气缸／CS03R,CA03R

  特征	气缸行程可调节 用调节螺钉调节拉杆侧的停止位置 (CS : Magnet built-in type for contactless switch.)

  操作方法	双动	气缸直径	10，16mm
  行程	1～100mm	挤出力	32.9～90.7N
  工作温度范围	0～70゜	开关	有



  产品目录PDF

• 耐热气缸／CA03R

  特征	由于是在超过标准规格的0 - 70°C温度条件下使用，采用耐热密封式制作的耐热型气缸 (It is not corresponded with contactless switch.)

  操作方法	双动	气缸直径	6，10，16mm
  行程	1～200mm	挤出力	14.1～100N
  工作温度范围	0～150゜	开关	无



  产品目录PDF

• 低液压气缸／CS03R,CA03R

  特征	利用液压可实现稳定的速度控制 (CS : Magnet built-in type for contactless switch.)

  操作方法	双动	气缸直径	6，10，16mm
  行程	1～200mm	挤出力	14.1～100N
  工作温度范围	0～60゜	开关	有



  产品目录PDF

• 双行程气缸／CS03R,CA03R

  特征	双气缸背靠背一体化组合，可分两步控制气缸往返行程 (CS : Magnet built-in type for contactless switch.)

  操作方法	双动	气缸直径	10，16mm
  行程	2～120mm	挤出力	39.2～100N
  工作温度范围	0～70゜	开关	有



  产品目录PDF

• 多工位气缸／CS03R,CA03R

  特征	双气缸并列连接一体化 可分两步控制气缸往返行程 (CS : Magnet built-in type for contactless switch.)

  操作方法	双动	气缸直径	10，16mm
  行程	1～150mm	挤出力	39.2～100N
  工作温度范围	0～70゜	开关	有



  产品目录PDF

• 无尘对应型气缸／CS03R,CA03R

  特征	设置吸引端口，使用无尘对应的润滑脂，可抑制粉尘型气缸 (CS : Magnet built-in type for contactless switch.)

  操作方法	双动，押出单动型	气缸直径	6，10，16mm
  行程	1～200mm	挤出力	10.7～100N
  工作温度范围	0～60゜	开关	有



  产品目录PDF

• 内置气垫型气缸／CS03R,CA03R

  特征	配备了可变气垫，具有高速/高允许动作能量型气缸 (CS : Magnet built-in type for contactless switch.)

  操作方法	双动	气缸直径	10，16mm
  行程	25～300mm	挤出力	39.2～100N
  工作温度范围	0～70゜	开关	有



  产品目录PDF

• 内置直线轴承型气缸／CS03R,CA03R

  特征	内置直线轴承的高精度，高刚性气缸 (CS : Magnet built-in type for contactless switch.)

  操作方法	双动	气缸直径	10，16mm
  行程	1～500mm	挤出力	39.2～100N
  工作温度范围	0～70゜	开关	有



  产品目录PDF

• 内置调速器型气缸／CS03R,CA03R

  特征	内置速度控制器的紧凑型气缸 (CS : Magnet built-in type for contactless switch.)

  操作方法	双动	气缸直径	10，16mm
  行程	1～200mm	挤出力	39.2～100N
  工作温度范围	0～70゜	开关	有



  产品目录PDF

• 低速气缸／CS03R,CA03R

  特征	专门用于低速运转的气缸 低速稳定运行是可能的（从1毫米/秒） (CS : Magnet built-in type for contactless switch.)

  操作方法	双动	气缸直径	6，10，16mm
  行程	1～150mm	挤出力	14.1～100N
  工作温度范围	0～70゜	开关	有



  产品目录PDF
