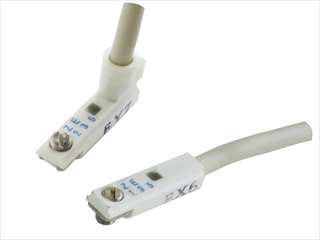

格式 | ZE135,ZE155,ZE235,ZE255 | ||
---|---|---|---|
种类 | 无触点开关 | 检出物 | 磁 |
配线方式 | ZE * 35:2线型│ZE * 55:3线式(NPN) | 工作电压 | 双线式:DC 10〜28 | 3线型:DC 4.5〜28 |
指示灯 | ON时红色LED | 工作温度范围 | 0~60゜ |
导线长度 | 1m,3m | 重量 | 1m:15g,3m:35g |
对应产品 | EHPE / HP03E / HP04R / HP04FR / HP04L / HP04VR / HP05 / HP06 / HP07 / HP07T / HP08 / HP14 / HP15 / HP04NR / HP04NFR / HP04NL / HP04DR / HP04DFR / HP04DL / EHGS / EHVE / EHVJ / HV02E / HV02G / NEOK-12~20 / NEOKF-12~20 / RH01(爪部分) | ||
提供CAD数据 |
格式 | ZC201,ZC205 | ||
---|---|---|---|
种类 | 有触点开关 | 检出物 | 磁 |
配线方式 | 2线型 | 工作电压 | ZC201:DC5~28│ZC205:DC10~28 |
指示灯 | ZC 201:无│ZC205:ON时红色LED | 工作温度范围 | 0~60゜ |
导线长度 | 1m,3m | 重量 | 1m:20g,3m:50g |
对应产品 | CS03R | ||
提供CAD数据 |
格式 | ZC230,ZC253 | ||
---|---|---|---|
种类 | 无触点开关 | 检出物 | 磁 |
配线方式 | ZC 230:2线型│ZC253:3线式(NPN) | 工作电压 | ZC230:DC10~28│ZC253:DC4.5~28 |
指示灯 | ON时红色LED | 工作温度范围 | 0~60゜ |
导线长度 | 1m,3m | 重量 | 1m:20g,3m:50g |
对应产品 | HP01 / RSR / RS01(B型) / RS01(D型) / RT02(B型) / RT02(D型) / RT01(B型) / RT01(D型) / CS03R / RH01(旋转部分) | ||
提供CAD数据 |
格式 | RB4,RB5,RC4,RC5 | ||
---|---|---|---|
种类 | 无触点开关 | 检出物 | 磁 |
配线方式 | R * 4:2线式| R * 5:3线式(NPN) | 工作电压 | R*4:DC12~24│R*5:DC5~24 |
指示灯 | ON时红色LED | 工作温度范围 | 5~60゜ |
导线长度 | 1m,3m | 重量 | 1m:15g,3m:35g |
对应产品 | AFC(爪部分) / PPTS-6Y~20 / PPTFS / PPTNS / PPTNFS / PPUS / PRZS / PSLS / PSUS / PRM2S / PRDS / FXTWS / GXAS / CTRS / CTRVS / CZLS / CTWS / CTXS / PSTS / DNPTS | ||
提供CAD数据 |
