工业用气动元件

工业用气动元件

※请在左侧菜单中搜索产品后下载CAD数据。

※请在下面的产品搜索后下载CAD数据。

高精度导轨汽缸

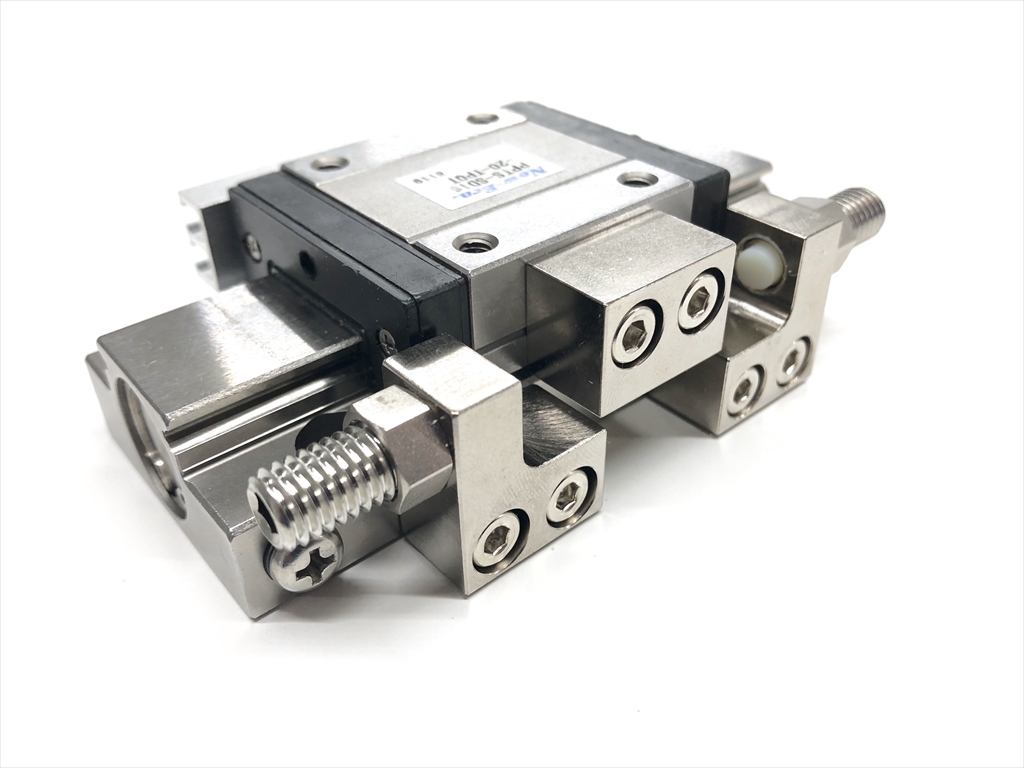

  • PICO工作台/PPT
    特征
    • 直线导轨一体型气缸
    • 可选择行程调节等多种选项
    类型直线导轨
    操作方法双动 气缸直径4,6,8,10,12,16,20mm
    行程5~40mm 挤出力6.3~157N
    装载工件质量0.05~5kg 工作温度范围5~60゜
    开关 气缸类型-
  • 带浮动机构Pico工作台/PPTF
    特征
    • 直线导轨一体型气缸
    • 可选择行程调节等多种选项
    • 内置浮动机构产品
    类型直线导轨
    操作方法双动 气缸直径8,10,12,16mm
    行程10~30mm 挤出力21~92N
    装载工件质量0.25~2kg 工作温度范围5~60゜
    开关 气缸类型-

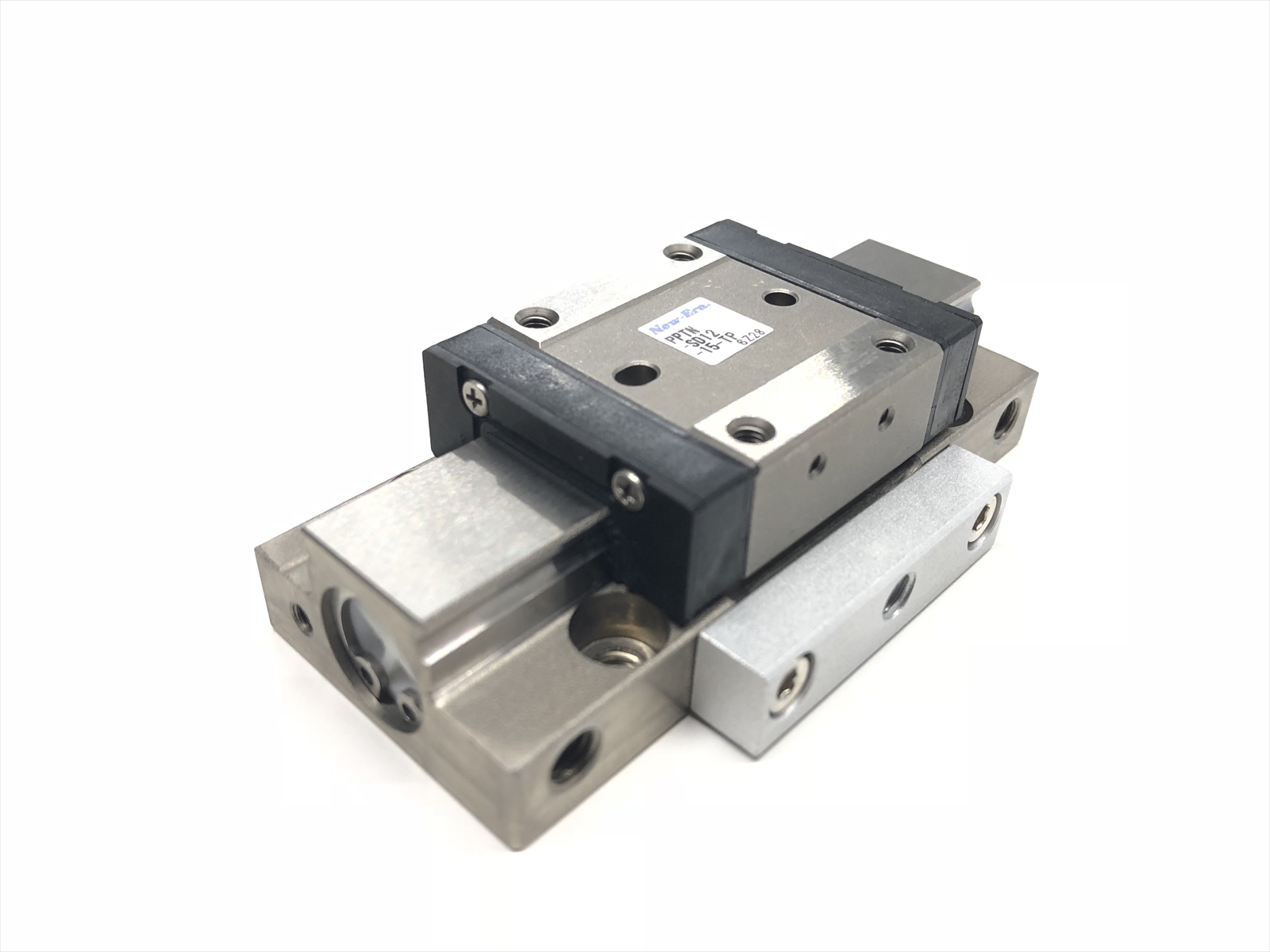

  • Pico工作台·清洁型/PPTN
    特征
    • 直线导轨一体型气缸
    • 可选择行程调节等多种选项
    • 带溢流端口,使用氟油产品
    类型直线导轨
    操作方法双动 气缸直径6,10,12mm
    行程5~25mm 挤出力25~57N
    装载工件质量0.3~1.2kg 工作温度范围5~60゜
    开关 气缸类型-
  • 带浮动机构Pico工作台·无尘型/PPTNF
    特征
    • 直线导轨一体型气缸
    • 可选择行程调节等多种选项
    • 带浮动机构无尘规格产品
    类型直线导轨
    操作方法双动 气缸直径10,12mm
    行程10~25mm 挤出力34~52N
    装载工件质量0.8~1.2kg 工作温度范围5~60゜
    开关 气缸类型-

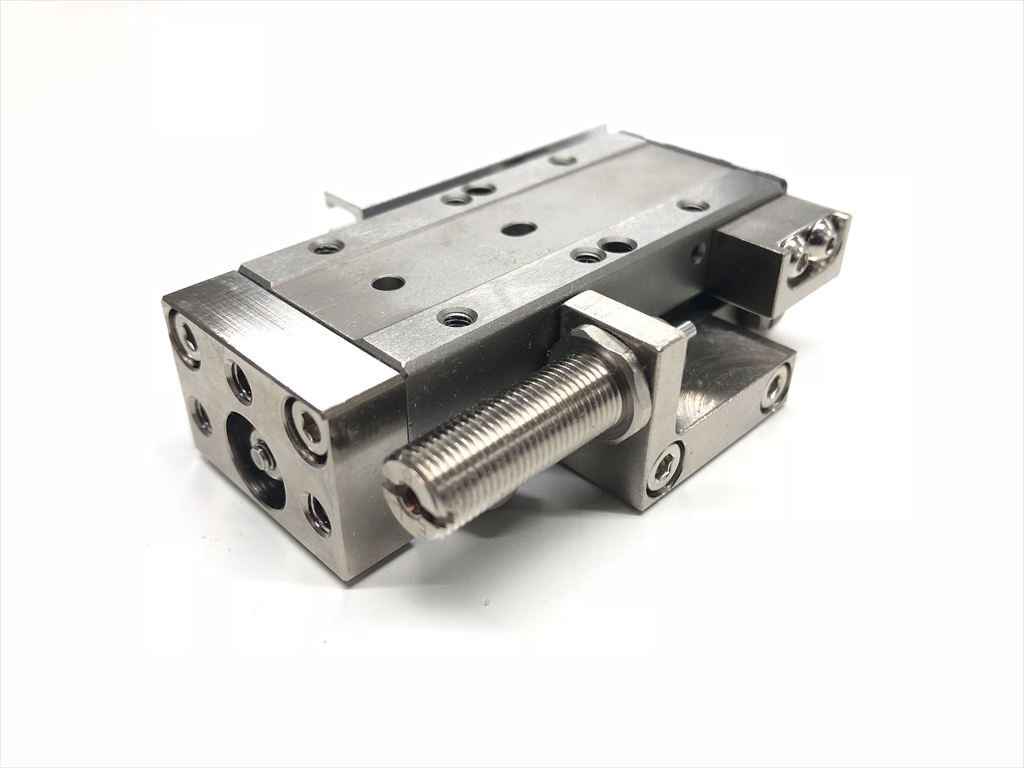

  • Pico单元/PPU
    特征
    • 直线导轨一体型气缸
    • 可选择行程调节等多种选项
    类型直线导轨
    操作方法双动 气缸直径10,12mm
    行程15~60mm 挤出力33~47N
    装载工件质量0.8~2kg 工作温度范围5~60゜
    开关 气缸类型-

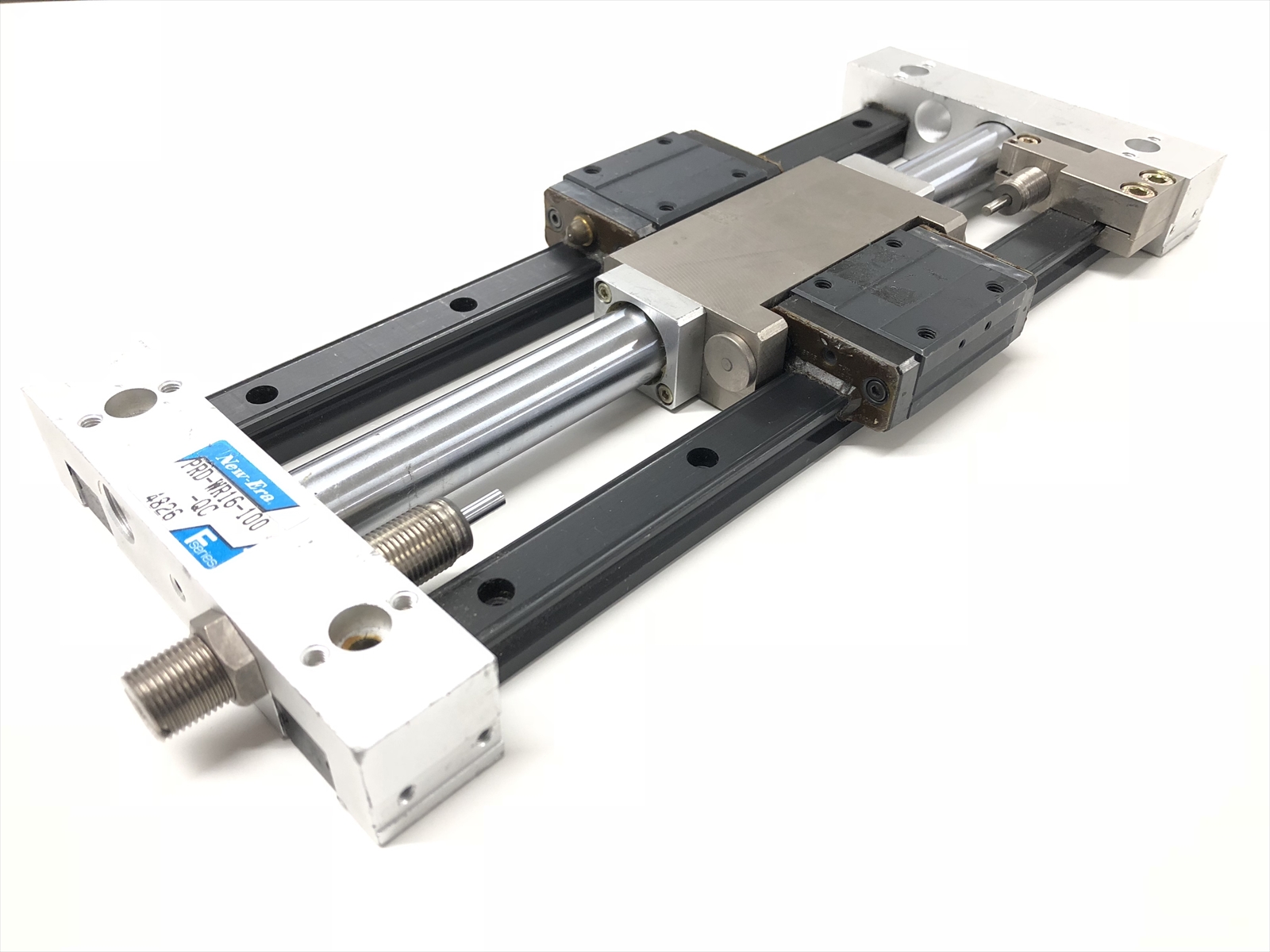

  • Pico 无杆气缸/PRD
    特征
    • 直线导轨+磁铁式无杆气缸
    • 直线导轨可以直接安装
    • 可以选择Pico滑块的大尺寸版,以及平行导轨等
    类型直线导轨
    操作方法双动 气缸直径16,25,32mm
    行程50~2000(50mm单位)mm 挤出力100~400N
    装载工件质量4~30kg 工作温度范围5~60゜
    开关 气缸类型无杆气缸

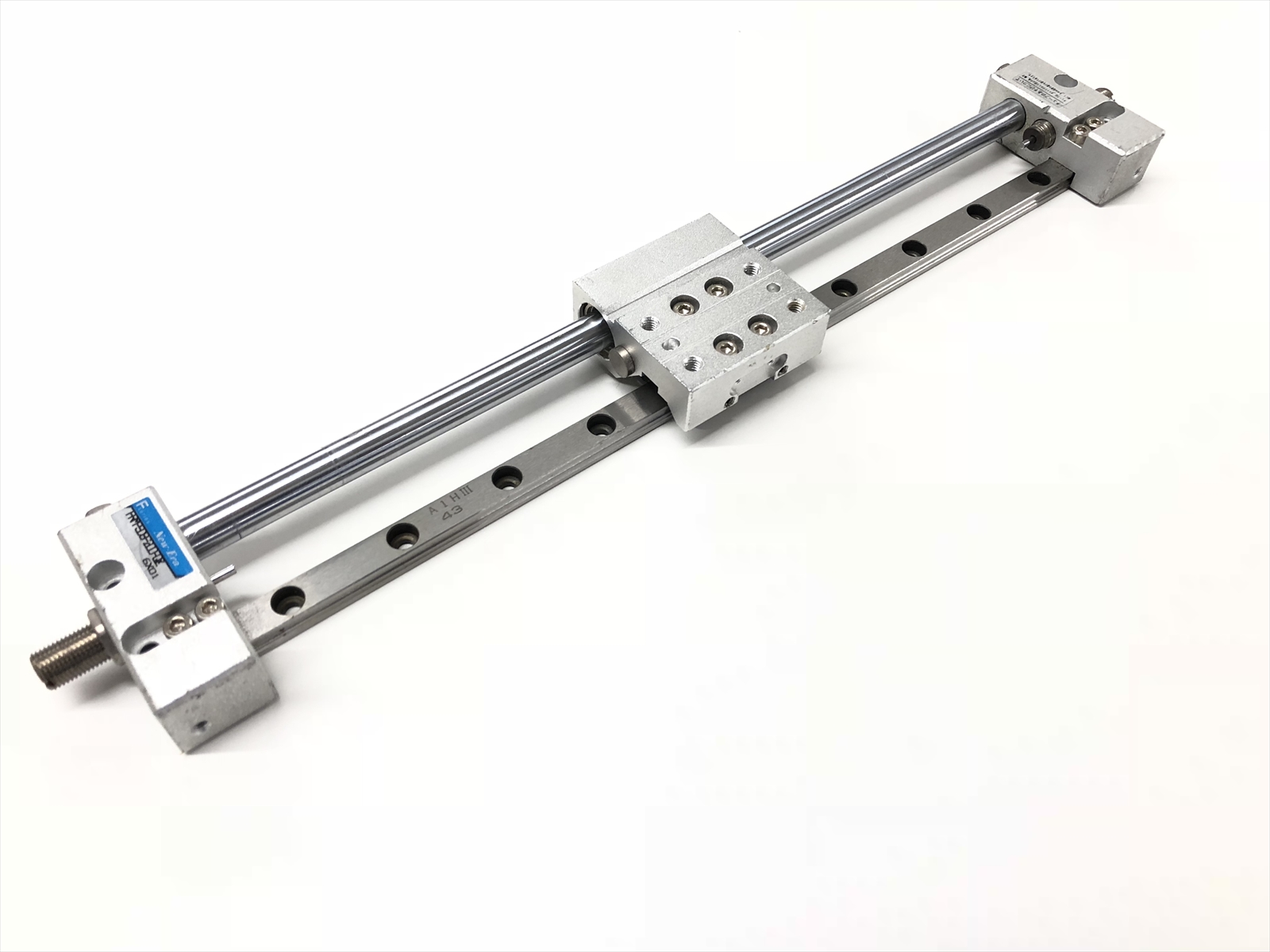

  • Pico 无杆气缸 II /PRM
    特征
    • 直线导轨+磁铁式无杆气缸
    • 直线导轨可以直接安装
    类型直线导轨
    操作方法双动 气缸直径8,12mm
    行程50~300(50mm单位)mm 挤出力25~57N
    装载工件质量1~3kg 工作温度范围5~60゜
    开关 气缸类型无杆气缸

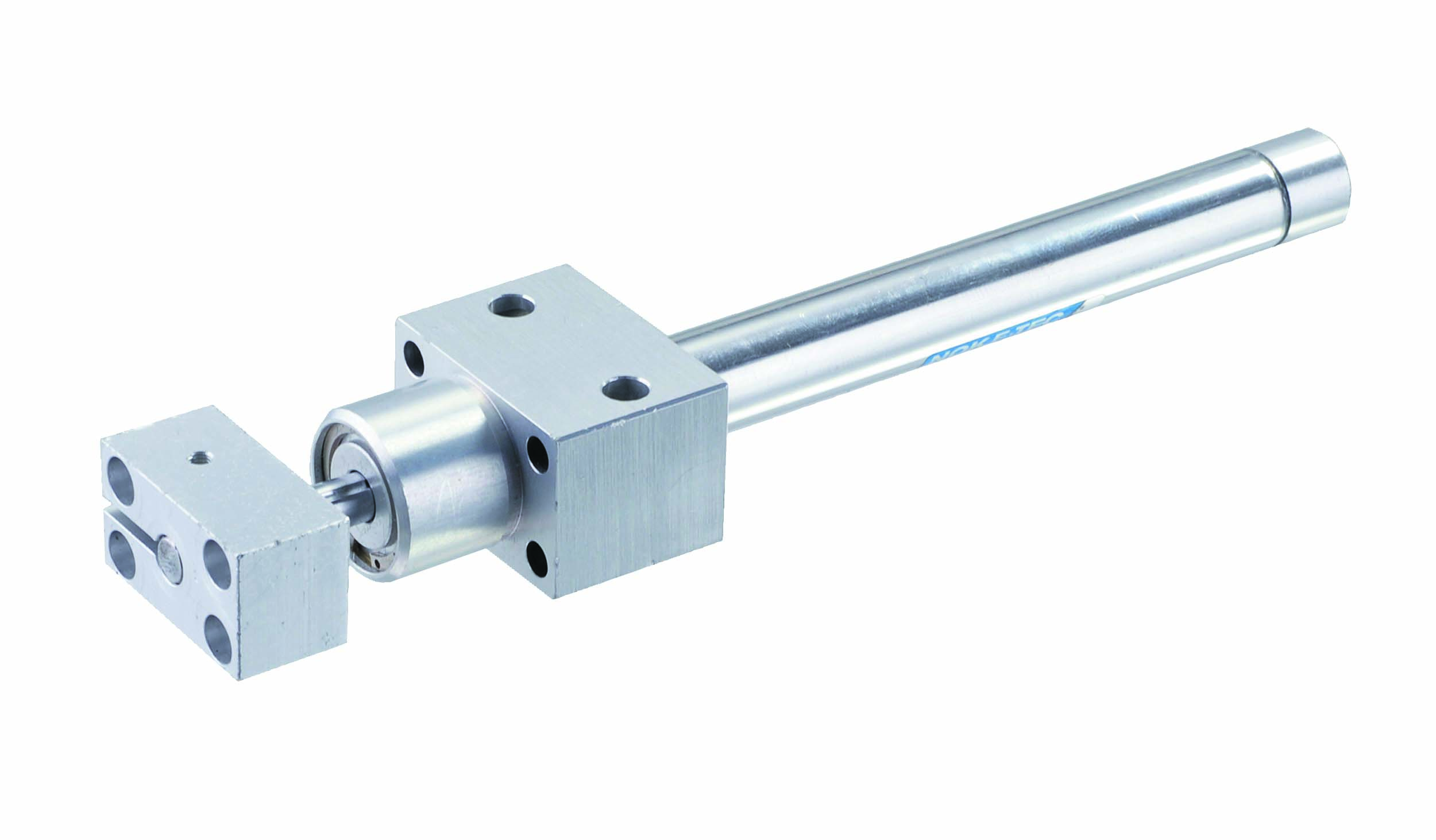

  • 内置滚珠花键气缸/JKX
    特征
    • 由于是管型结构,可以按每个行程制作
    • 配置宽幅的直线导轨
    类型滚珠花键
    操作方法双动 气缸直径12,16,20,25,32,40mm
    行程1~700(1mm单位)mm 挤出力57~630N
    装载工件质量0.18~3.3kg 工作温度范围5~60゜
    开关 气缸类型-

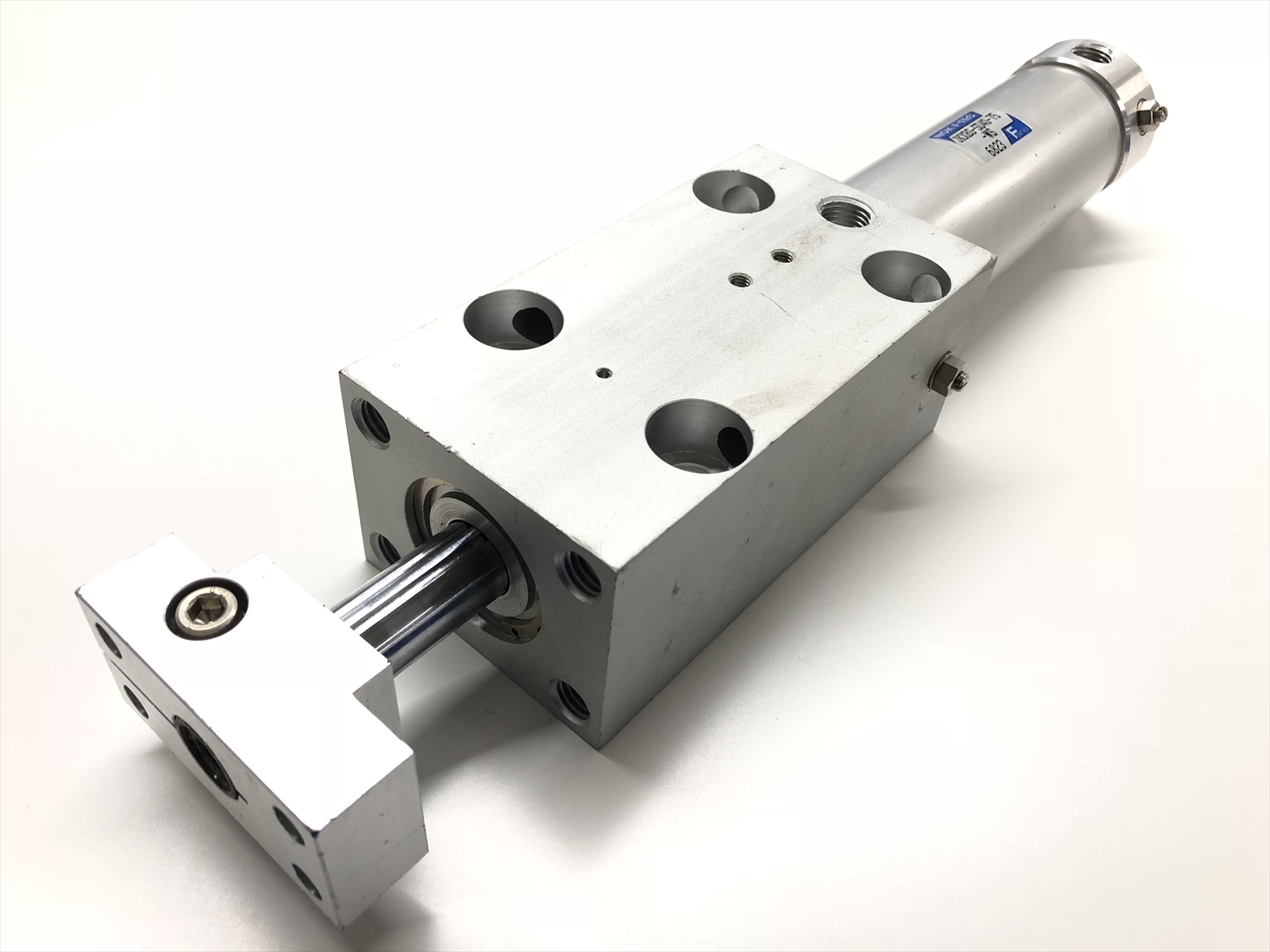

  • 内置滚珠花键气缸·双轴承/JKXB
    特征
    • 由于是管型结构,可以按每个行程制作
    • 配置宽幅的直线导轨
    • 由于使用了双轴承,具有高刚性
    类型滚珠花键
    操作方法双动 气缸直径12,16,20,25,32,40mm
    行程1~700(1mm单位)mm 挤出力57~630N
    装载工件质量0.78~7.3kg 工作温度范围5~60゜
    开关 气缸类型-
  • Pico工作台长型/PRZ
    特征
    • 直线导轨+磁铁式无杆气缸
    • 宽度尺寸节省空间
    类型直线导轨
    操作方法双动 气缸直径12,16mm
    行程50~300(50mm单位)mm 挤出力57~100N
    装载工件质量1.5~4kg 工作温度范围5~60゜
    开关 气缸类型无杆气缸
  • Picos 滑台/PSL
    特征
    • 直线导轨+工作台式气缸
    • 可容纳在线性导轨的高度范围内的超薄型产品
    类型直线导轨
    操作方法双动 气缸直径12mm
    行程40,60,80,100,125,150mm 挤出力50N
    装载工件质量4kg 工作温度范围5~60゜
    开关 气缸类型-
  • Picos 滑台 III/PSU
    特征
    • 直线导轨+工作台式气缸
    • 可容纳在线性导轨的高度范围内的超薄型产品
    • 可以选择Pico滑块的大尺寸版本,以及平行导轨等
    类型直线导轨
    操作方法双动 气缸直径16mm
    行程50~200(25mm单位)mm 挤出力86N
    装载工件质量4kg 工作温度范围5~60゜
    开关 气缸类型-
  • 扁平工作台/FXTW
    特征
    • 直线导轨+工作台式气缸
    • 行程调节可选
    类型工作台型
    操作方法双动 气缸直径10,15mm
    行程30,45,60,80,100mm 挤出力39~88N
    装载工件质量2~4kg 工作温度范围5~60゜
    开关 气缸类型-

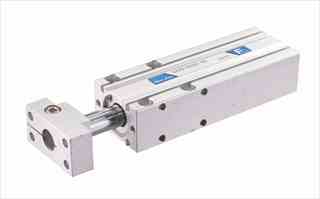

  • 内置滚珠花键方形气缸/GXA
    特征
    • 由于是方形构造,可直接安装
    • 行程调节可选
    类型滚珠花键
    操作方法双动 气缸直径15,20,30mm
    行程20~300(1mm单位)mm 挤出力88~350N
    装载工件质量0.19~4.8kg 工作温度范围5~60゜
    开关 气缸类型-
