气爪

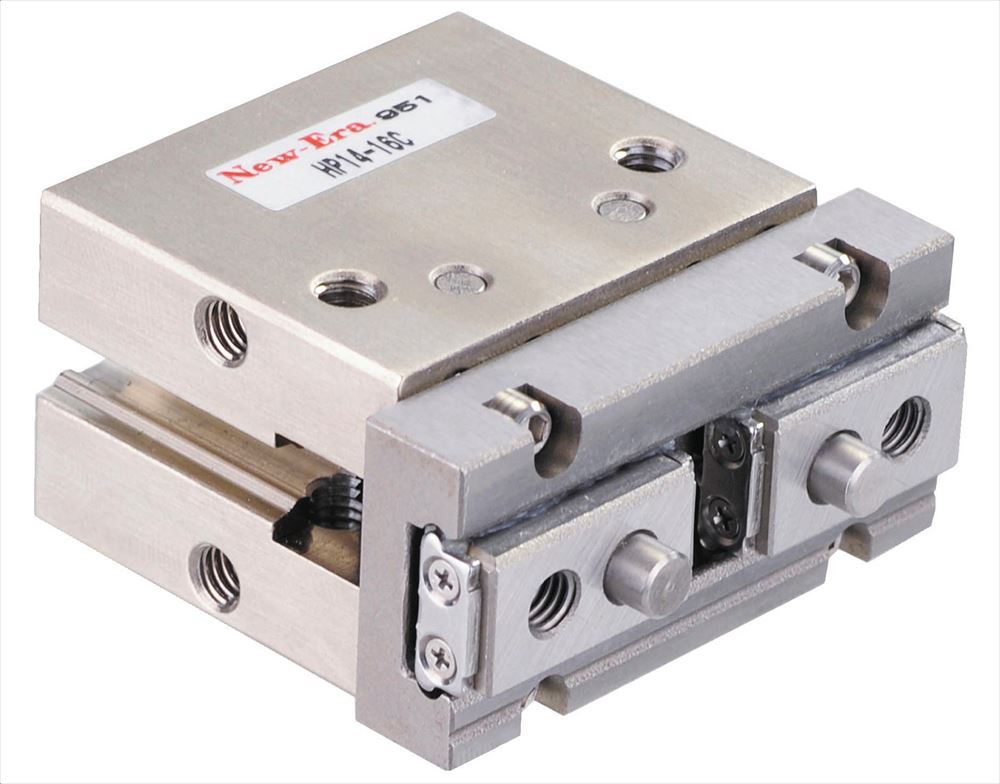

  • 小型直线导轨平行气爪／HP14
    特征
    • 它比HP04R小约45％。 （与16Φ相比）
    • 杠杆部件采用直线轴承，刚度高，使用寿命长。
    • 可从3个方向安装车身。
    开闭方法平行气爪
    操作方法双动气缸直径10，16，20，25mm
    夹持力（闭合力）
    *每个杆    		11～86N行程4～14mm
    开关有 防尘罩无
    HP14

    产品目录PDF

  • 直线导轨平行气爪（标准型）／HP04R
    特征
    • HP04更新换代! (PDF:82K)
    • 连杆部位件采用直线轴承，刚度高，使用寿命长。
    • 重复性±0.01 mm或更小，定心精度±0.07 mm或更小
    • 强化操作杠杆并提高了耐用性。
    开闭方法平行气爪
    操作方法双动，常开单动式气缸直径8，10，16，20，25，32，40，50mm
    夹持力（闭合力）
    *每个杆    		4.5～418N行程4～36mm
    开关有 防尘罩无
    HP04R

    产品目录PDF

    使用例子视频

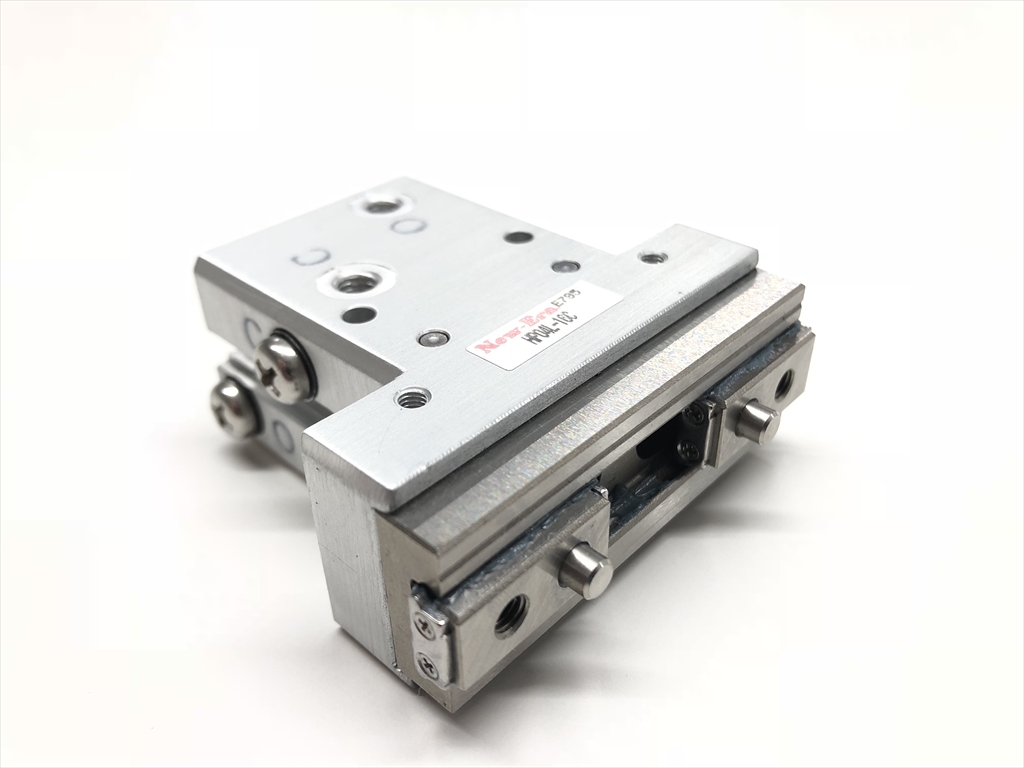

  • 直线导轨平行气爪（长行程型）／HP04LR
    特征
    • 与标准型（HP 04 R）相比，大约是开合行程的两倍。
    • 总长度几乎与标准类型相同，行程约为两倍。
    开闭方法平行气爪
    操作方法双动气缸直径8，10，16，20mm
    夹持力（闭合力）
    *每个杆    		5.8～45N行程8～22mm
    开关有 防尘罩无
    HP04L

    产品目录PDF

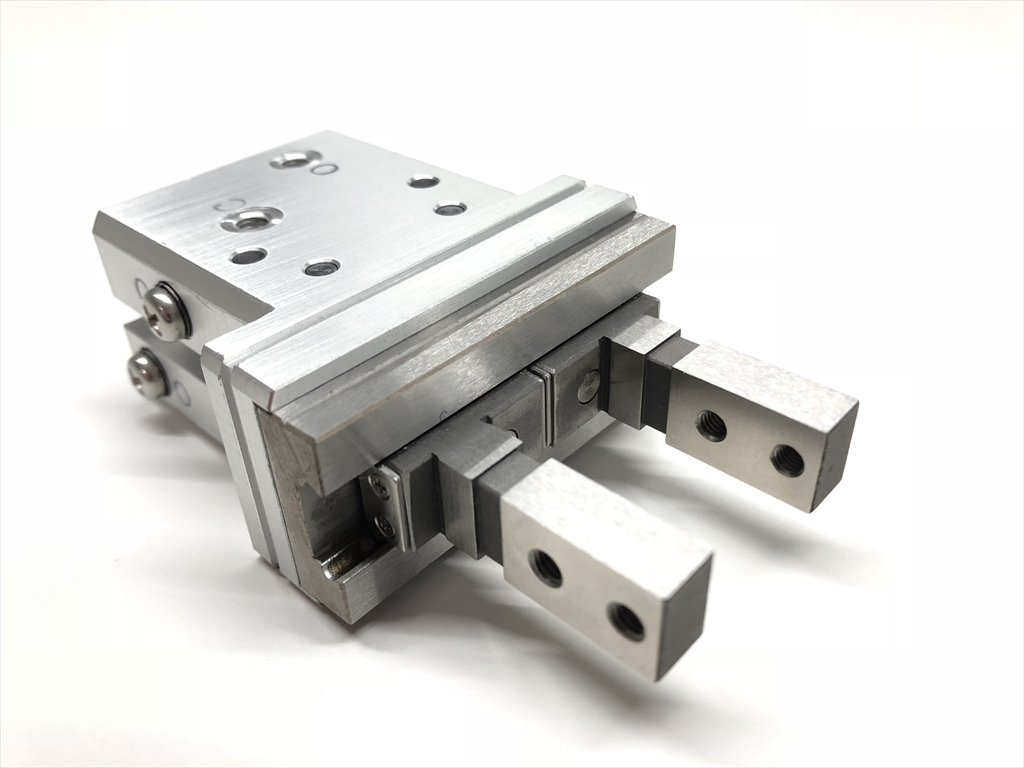

  • 直线导轨平行气爪（夹指 长夹指型））／HP04FR
    特征
    开闭方法平行气爪
    操作方法双动，常开单动式气缸直径8，10，16，20mm
    夹持力（闭合力）
    *每个杆    		4.5～49N行程4～14mm
    开关有 防尘罩有
    HP04FR

    产品目录PDF

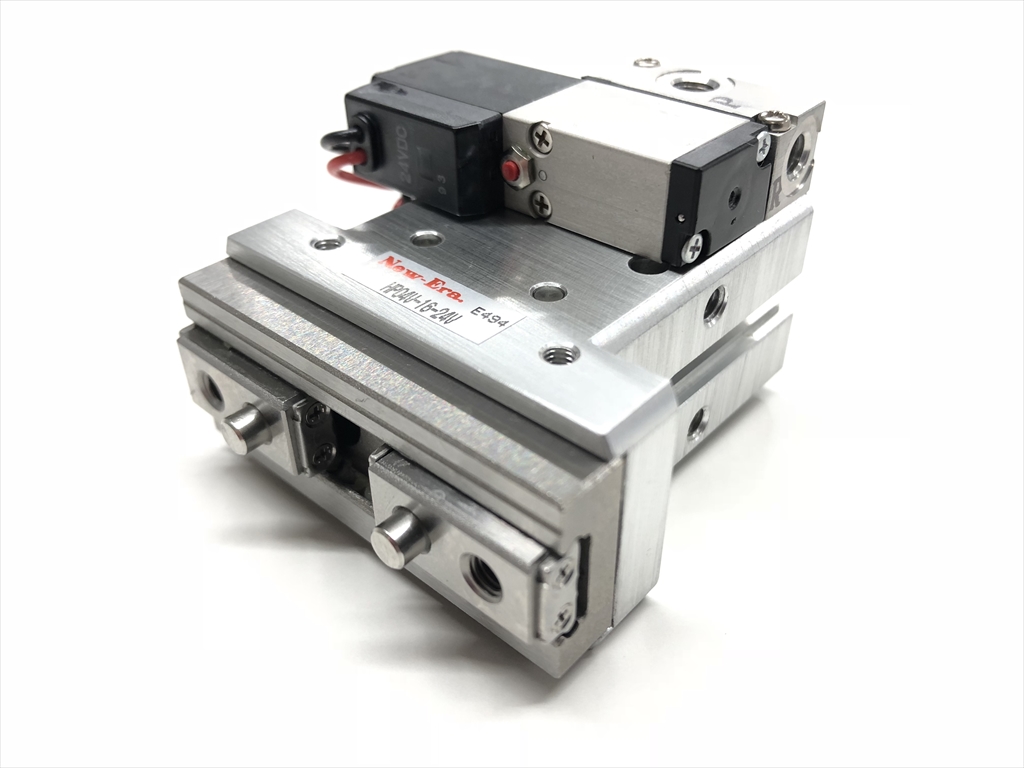

  • 直线导轨平行气爪（带电磁阀型）／HP04VR
    特征
    开闭方法平行气爪
    操作方法双动气缸直径10，16，20mm
    夹持力（闭合力）
    *每个杆    		10～49N行程6.5～14mm
    开关有 防尘罩无
    HP04VR

    产品目录PDF

  • 直线式平行移动无尘气爪（标准型）／HP04NR
    特征
    开闭方法平行气爪
    操作方法双动气缸直径8，10，16，20mm
    夹持力（闭合力）
    *每个杆    		6.5～49N行程4～14mm
    开关有 防尘罩无
    HP04NR

    产品目录PDF

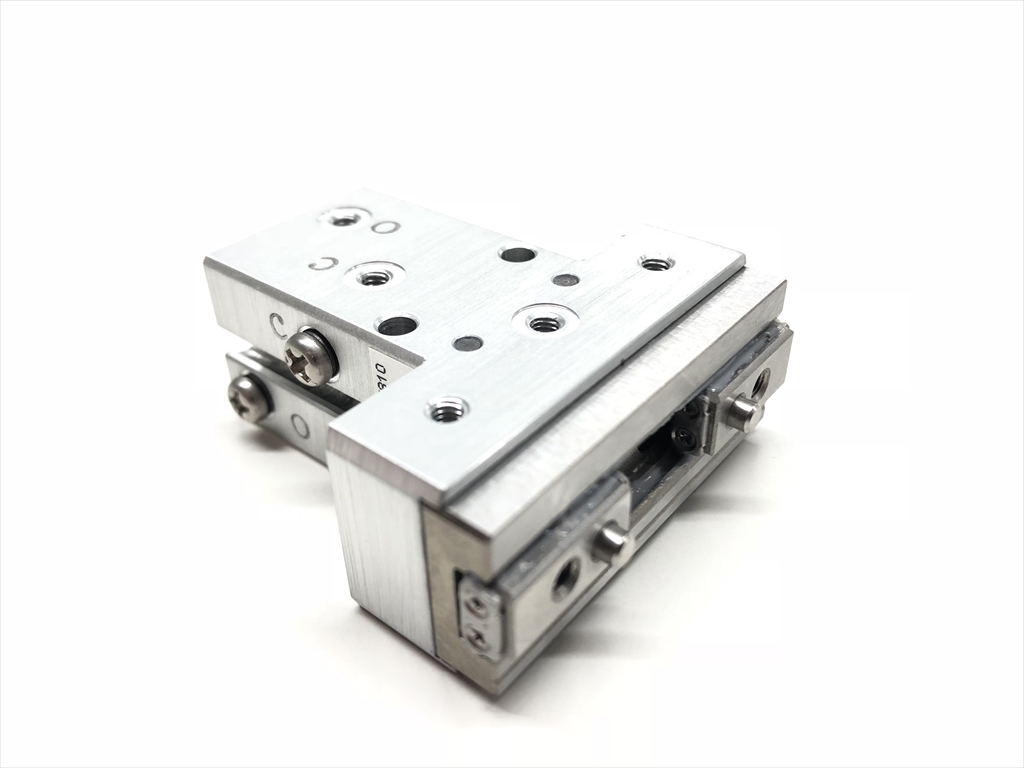

  • 直线式平行移动无尘气爪（长行程型）／HP04NLR
    特征
    • 与HP 04 NR相比，开启和关闭行程大约两倍。
    • 在轴承部和气缸内使用氟油脂。
    • 用吸气口吸尘产生。
    开闭方法平行气爪
    操作方法双动气缸直径8，10，16，20mm
    夹持力（闭合力）
    *每个杆    		5.8～45N行程8～22mm
    开关有 防尘罩无
    HP04NL

    产品目录PDF

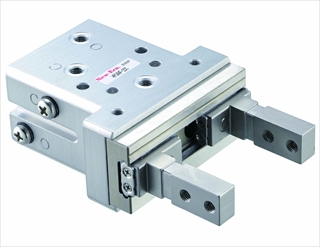

  • 直线式平行移动无尘气爪（夹指（长夹指）型）／HP04NFR
    特征
    • HP04更新换代! (PDF:82K)
    • HP04NR系列夹指（长夹指）型
    • 在轴承部件和气缸内使用氟油脂。
    • 用吸气口吸尘产生。
    开闭方法平行气爪
    操作方法双动气缸直径8，10，16，20mm
    夹持力（闭合力）
    *每个杆    		6.5～49N行程4～14mm
    开关有 防尘罩无
    HP04NFR

    产品目录PDF

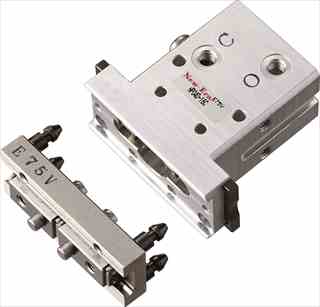

  • 装拆式直线导轨平行气爪（标准型）／HP04DR
    特征
    开闭方法平行气爪
    操作方法双动气缸直径10，16，20mm
    夹持力（闭合力）
    *每个杆    		10～49N行程6.5～14mm
    开关有 防尘罩无
    HP04DR

    产品目录PDF

    使用例子视频

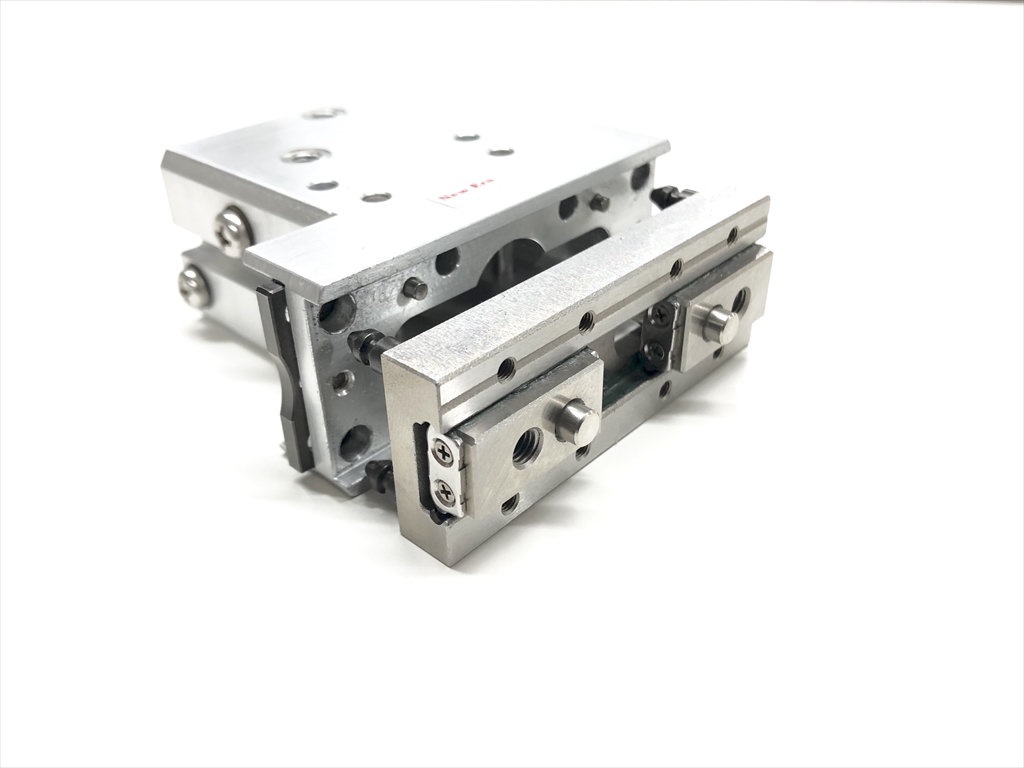

  • 装拆式直线导轨平行气爪（长行程型）／HP04DLR
    特征
    • HP04DR长行程型。
    • 总长度与标准类型基本相同，行程约为两倍
    开闭方法平行气爪
    操作方法双动气缸直径10，16，20mm
    夹持力（闭合力）
    *每个杆    		10～45N行程12～22mm
    开关有 防尘罩无
    HP04DL

    产品目录PDF

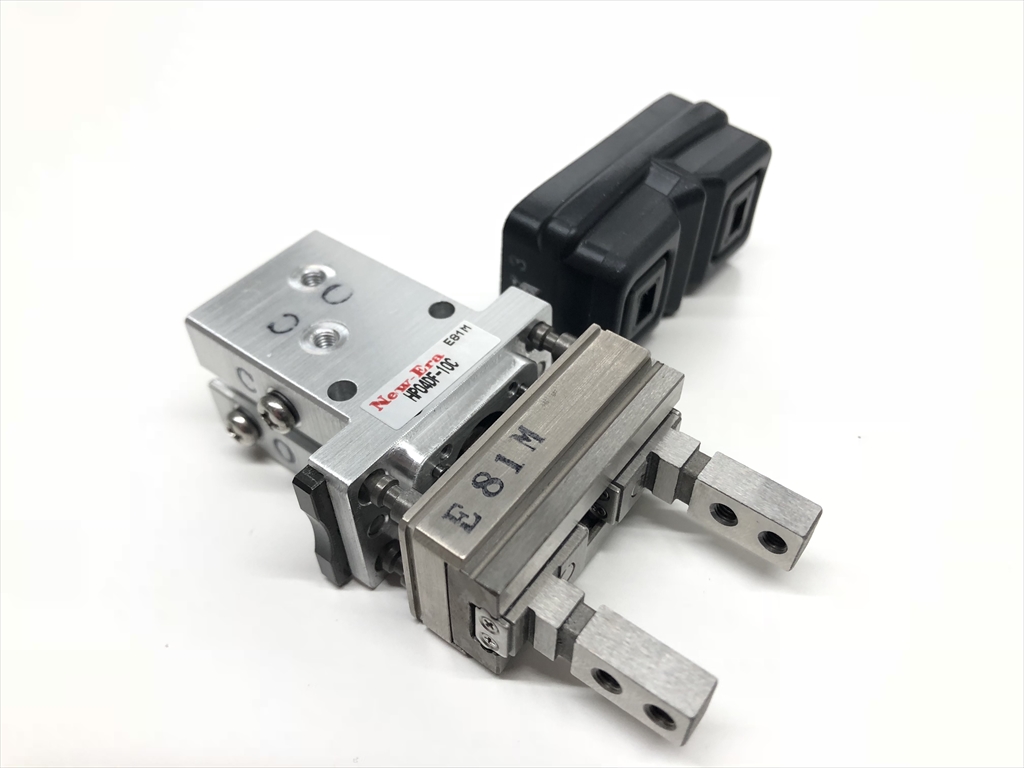

  • 装拆式直线导轨平行气爪（夹指（长夹指）型）／HP04DFR
    特征
    开闭方法平行气爪
    操作方法双动气缸直径10，16，20mm
    夹持力（闭合力）
    *每个杆    		10～49N行程6.5～14mm
    开关有 防尘罩有
    HP04DFR

    产品目录PDF

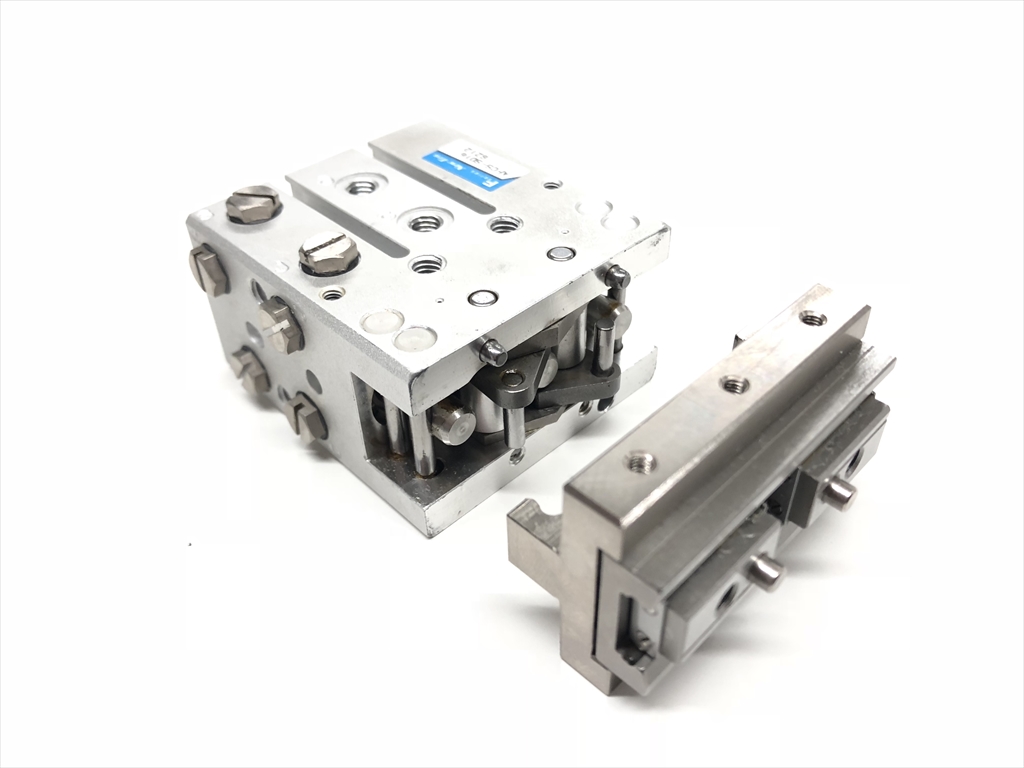

  • 夹指更换／AFC
    特征
    • 气爪上安装了工具更换器功能。
    • 可以仅装拆或交换夹指部件。
    开闭方法平行气爪
    操作方法双动气缸直径10，16，20mm
    夹持力（闭合力）
    *每个杆    		10.5～51N行程10～14mm
    开关有 防尘罩无
    AFC

    产品目录PDF

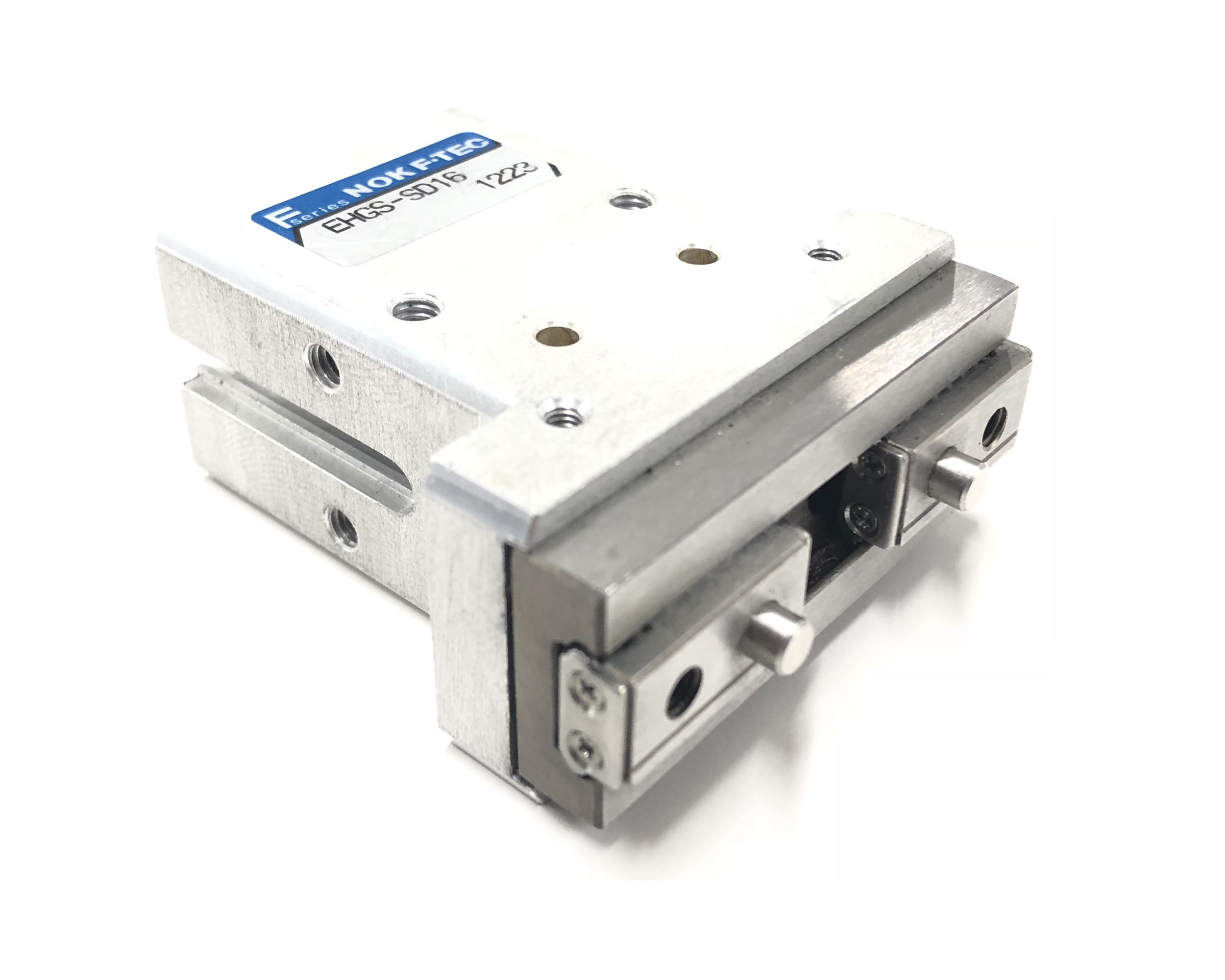

  • 直线导轨平行气爪／EHG
    特征
    • 连杆部件采用直线轴承，刚度高，使用寿命长。
    • 重复精度在±0.01 mm以下，定心精度在±0.07 mm以下。
    开闭方法平行气爪
    操作方法双动，常开单动式气缸直径8，10，16，20，32mm
    夹持力（闭合力）
    *每个杆    		5.8～157N行程4～22mm
    开关有 防尘罩无
    EHG

    产品目录PDF

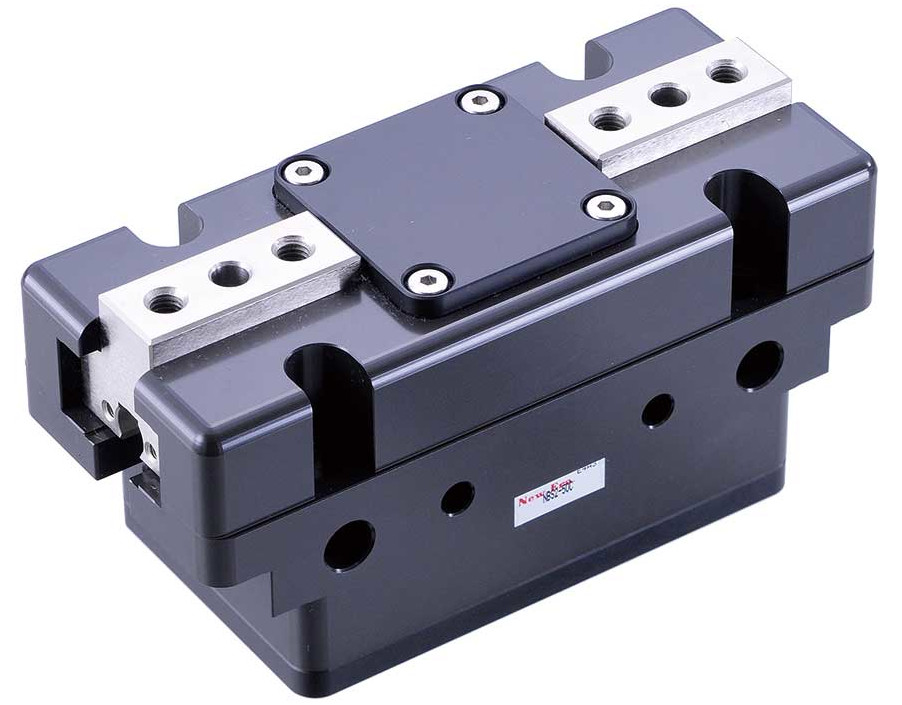

  • 高夹持力夹爪／NBS2
    特征
    • 一款配置了滑动导轨，紧凑却功能强大的气爪
    • 设计时尚，且既薄又轻、夹持力高，最适用作为机器人的手工具
    • 由于使用滑动凸轮方式，开闭机构部位的刚性很高、间隙少
    • 由于使用滑动导轨，夹指部的刚性很高
    • 夹持精度的重复性能为±0.01[mm]
    开闭方法平行气爪
    操作方法双动气缸直径30，50mm
    夹持力（闭合力）
    *每个杆    		112～329N行程16～26mm
    开关有 防尘罩无
    NBS2

    产品目录PDF

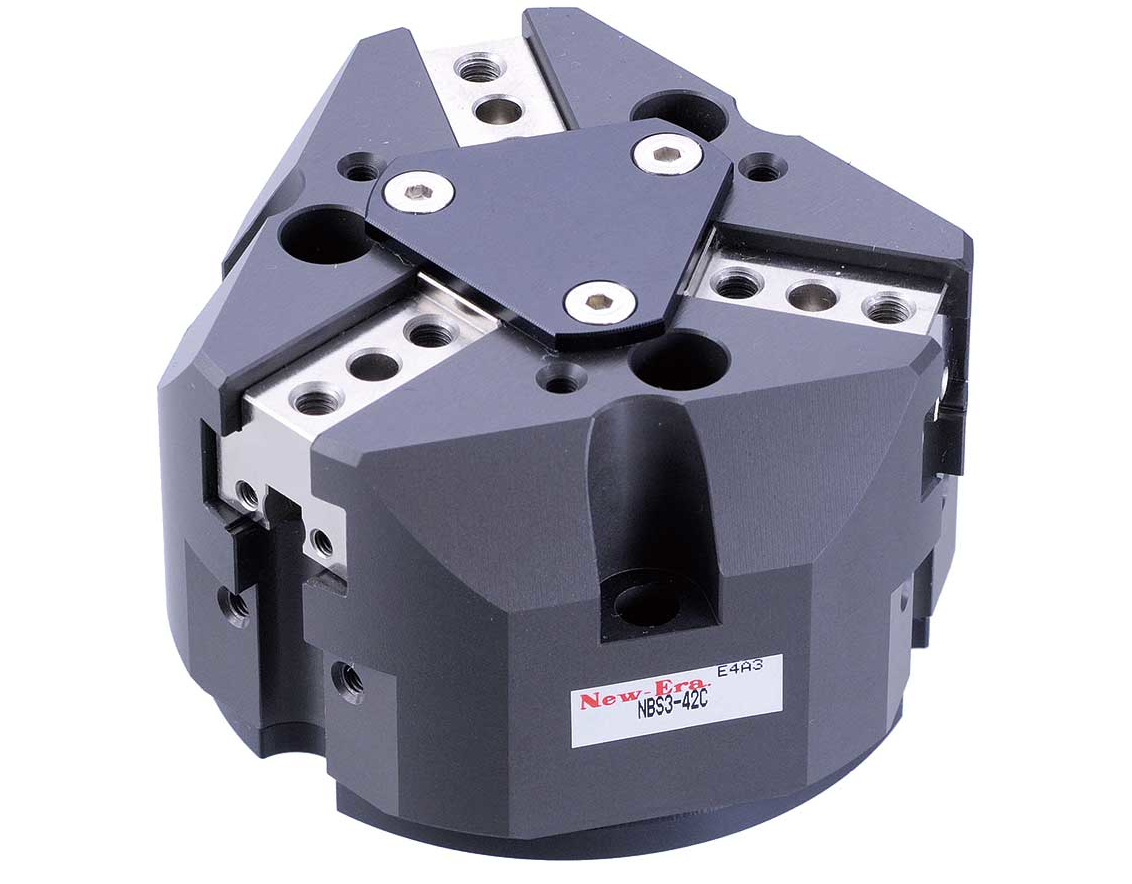

  • 高夹持力夹爪／NBS3
    特征
    • 一款配置了滑动导轨，紧凑却功能强大的气爪
    • 设计时尚，且既薄又轻、夹持力高，最适用作为机器人的手工具
    • 由于使用滑动凸轮方式，开闭机构部位的刚性很高、间隙少
    • 由于使用滑动导轨，夹指部的刚性很高
    • 夹持精度的重复性能为±0.01[mm]
    开闭方法平行气爪
    操作方法双动气缸直径42，55mm
    夹持力（闭合力）
    *每个杆    		144～258N行程12～16mm
    开关有 防尘罩无
    NBS3

    产品目录PDF

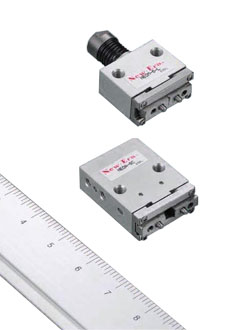

  • 超小型直线导轨平行气爪／NEOA
    特征
    • 超小型带直线导轨气爪。
    • 重复精度±0.01mm以下。
    • 产品最大重量 小于11.1g。
    开闭方法平行气爪
    操作方法双动，常开单动式，常闭单动式气缸直径6mm
    夹持力（闭合力）
    *每个杆    		1.3～3.3N行程3mm
    开关无 防尘罩无
    NEOA

    产品目录PDF

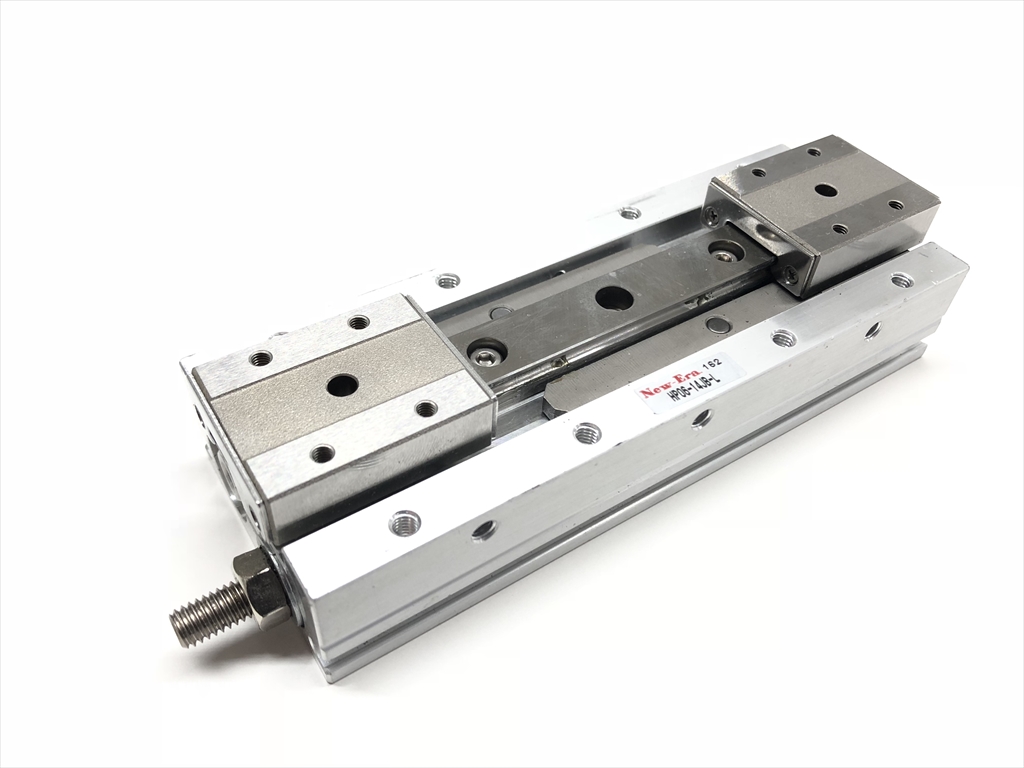

  • 薄型直线导轨平行气爪／HP06
    特征
    • 超薄高抓持力平行气爪。也有长行程型产品。
    • 出色的负载阻力，抗弯力矩和高精度。
    • 用行程调节螺栓调节行程。
    开闭方法平行气爪
    操作方法双动气缸直径6，8，12，14，18，25mm
    夹持力（闭合力）
    *每个杆    		12～208.3N行程12～100mm
    开关有 防尘罩无
    HP06

    产品目录PDF

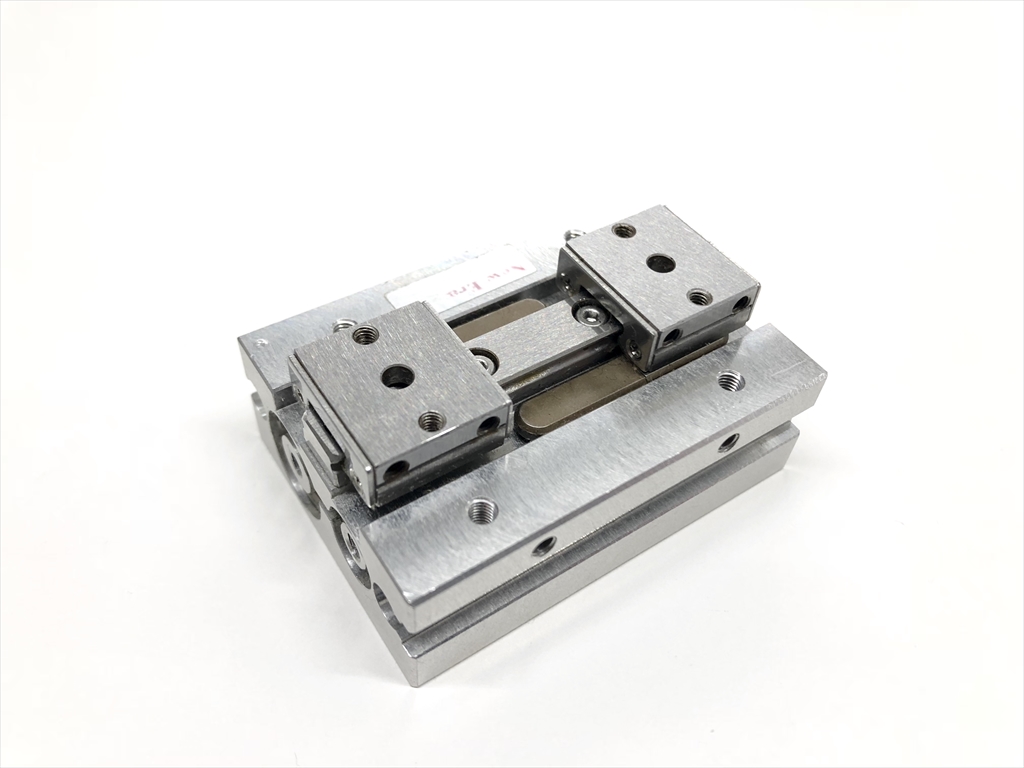

  • 薄型直线导轨平行气爪／HP07
    特征
    • 非同期平行气爪
    • 由于它是异步手，因此可以定位工作端面。
    开闭方法平行气爪
    操作方法双动气缸直径8，12mm
    夹持力（闭合力）
    *每个杆    		16.7～44N行程16～22mm
    开关有 防尘罩无
    HP07

    产品目录PDF

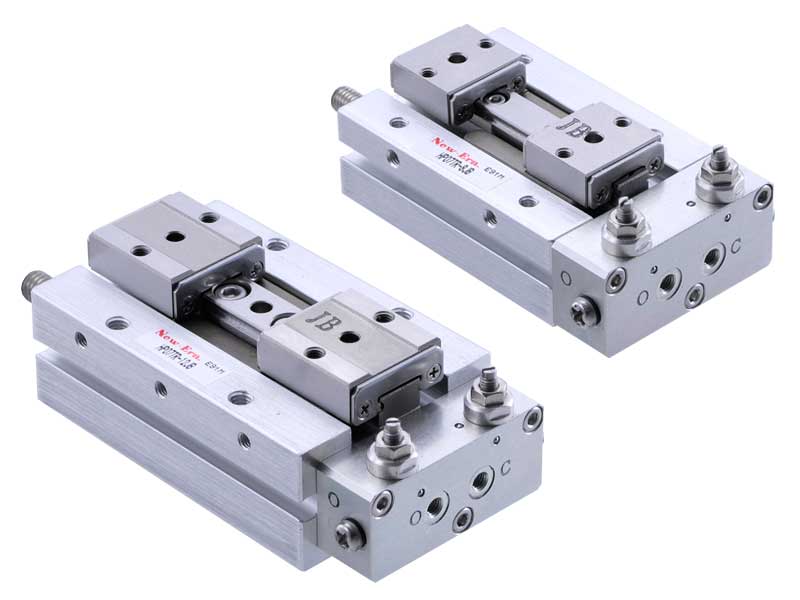

  • 定时气爪／HP07TR
    特征
    • HP07T更新换代! (PDF:643K)
    • 在非同步气爪上增加时间调节结构!!
    • 利用不同形状的活塞进行高精度定位
    • 保持异形工件的断面一致、突出同形工件的中心
    开闭方法平行气爪
    操作方法双动气缸直径8，12mm
    夹持力（闭合力）
    *每个杆    		16.7～44N行程16～22mm
    开关有 防尘罩无
    HP07TR

    产品目录PDF

    产品介绍视频

    动作说明视频

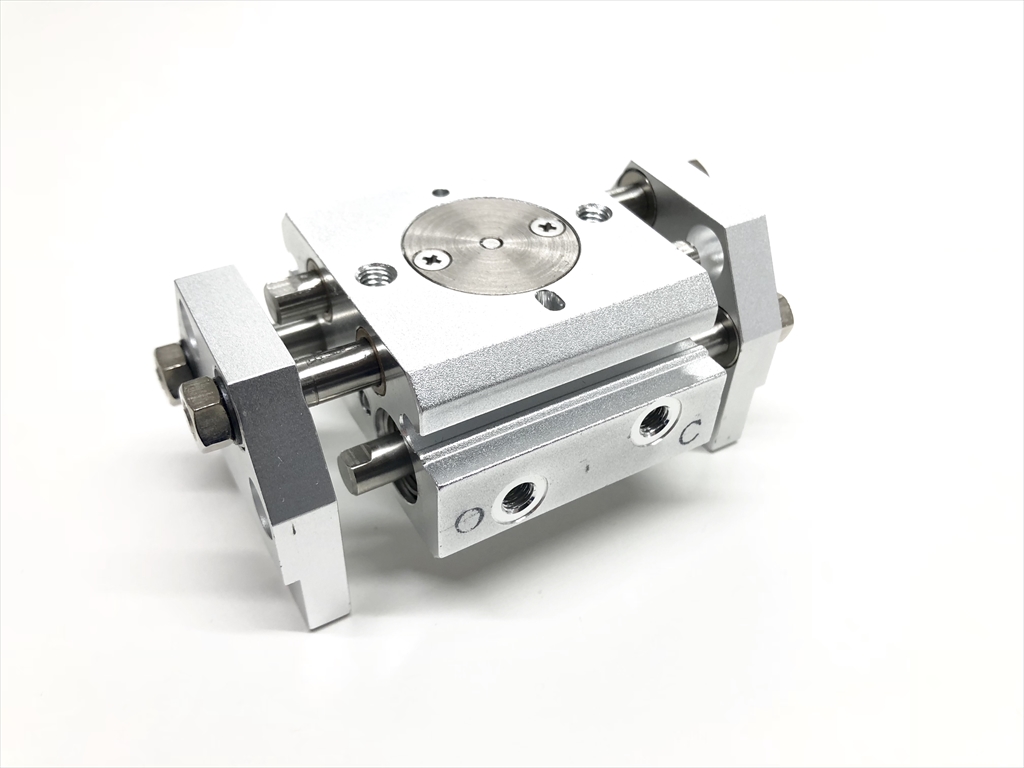

  • 宽型平行气爪／HP08
    特征
    • 轻巧紧凑的蟹式平行气爪。
    • 双活塞系统，抓握力高。
    开闭方法平行气爪
    操作方法双动气缸直径12，16，20，25mm
    夹持力（闭合力）
    *每个杆    		27～135N行程24～50mm
    开关有 防尘罩无
    HP08

    产品目录PDF

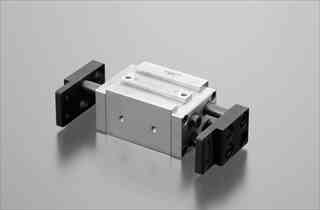

  • 宽型平行气爪／HP01
    特征
    • 双活塞方式高抓持力。
    • 长行程类型。
    开闭方法平行气爪
    操作方法双动气缸直径16，25mm
    夹持力（闭合力）
    *每个杆    		41～145N行程40mm
    开关有 防尘罩无
    HP01

    产品目录PDF

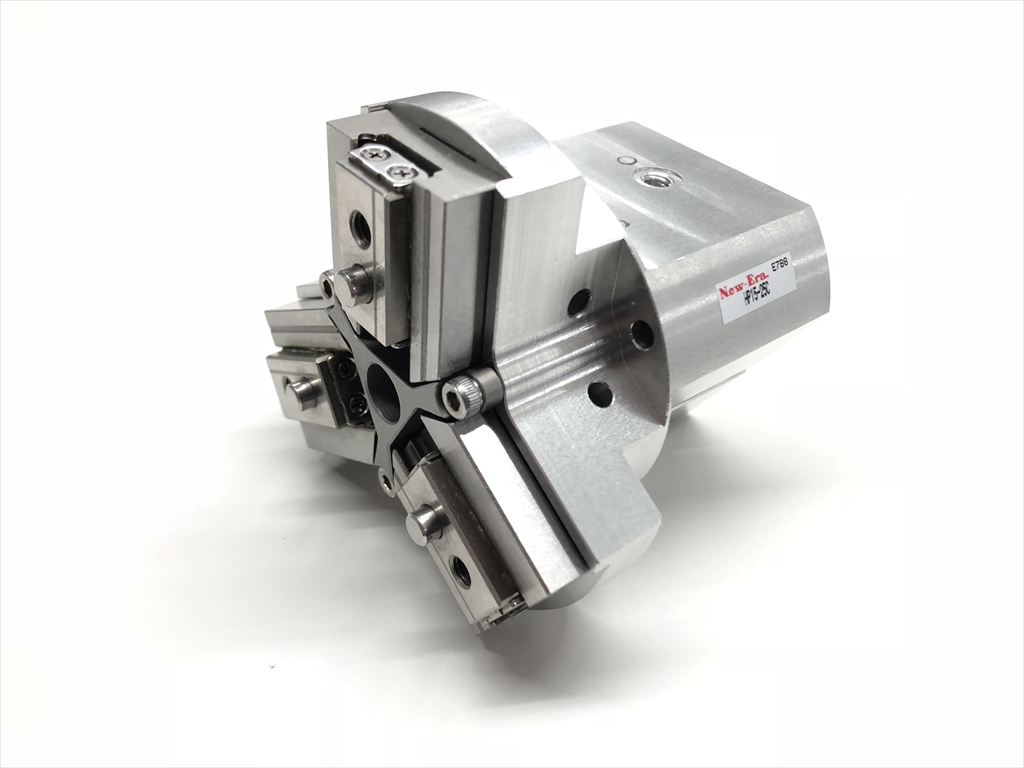

  • 三爪平行气爪／HP15
    特征
    • 重复精度±0.01mm以下，定心精度±0.05mm以下的三根直线手。
    • 杠杆部件采用直线轴承，刚度高，寿命长，空心孔。
    开闭方法平行气爪
    操作方法双动气缸直径16，20，25mm
    夹持力（闭合力）
    *每个杆    		8～29N行程6～14mm
    开关有 防尘罩无
    HP15

    产品目录PDF

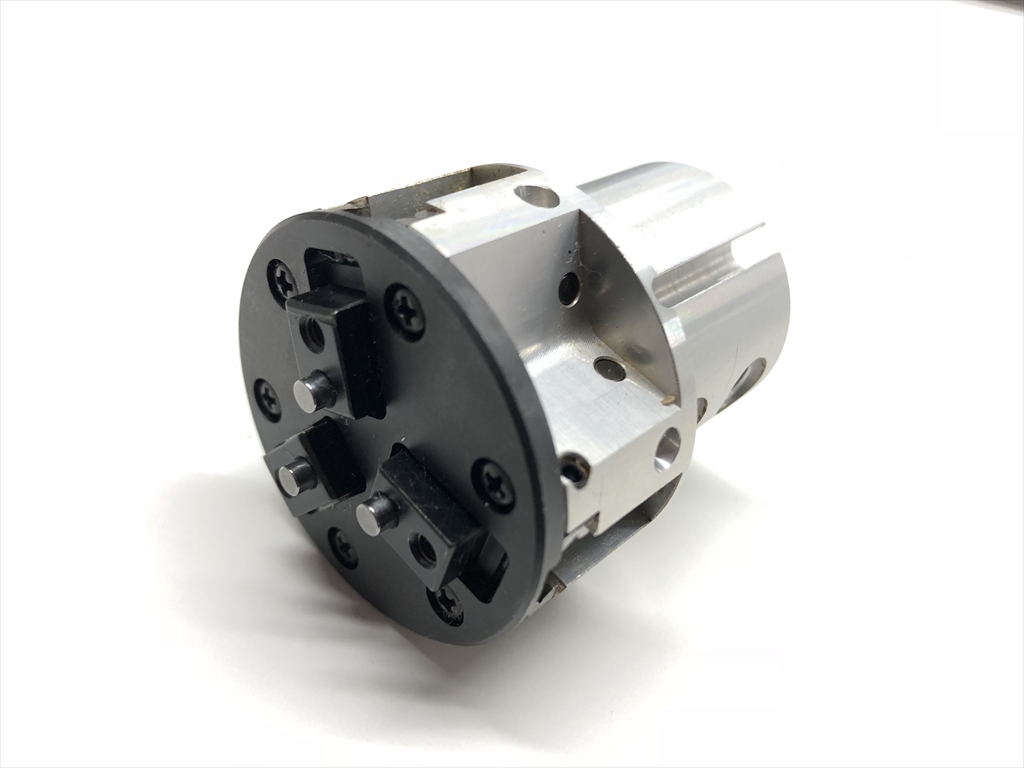

  • 三爪平行气爪／HP05
    特征
    • 三爪平行气爪使用了交叉滚子轴承。
    • 出色的重复抓取精度：±0.01 mm。
    • 杠杆形状有短型和长型。
    开闭方法平行气爪
    操作方法双动气缸直径16，20mm
    夹持力（闭合力）
    *每个杆    		20～27N行程8～12mm
    开关有 防尘罩无
    HP05

    产品目录PDF

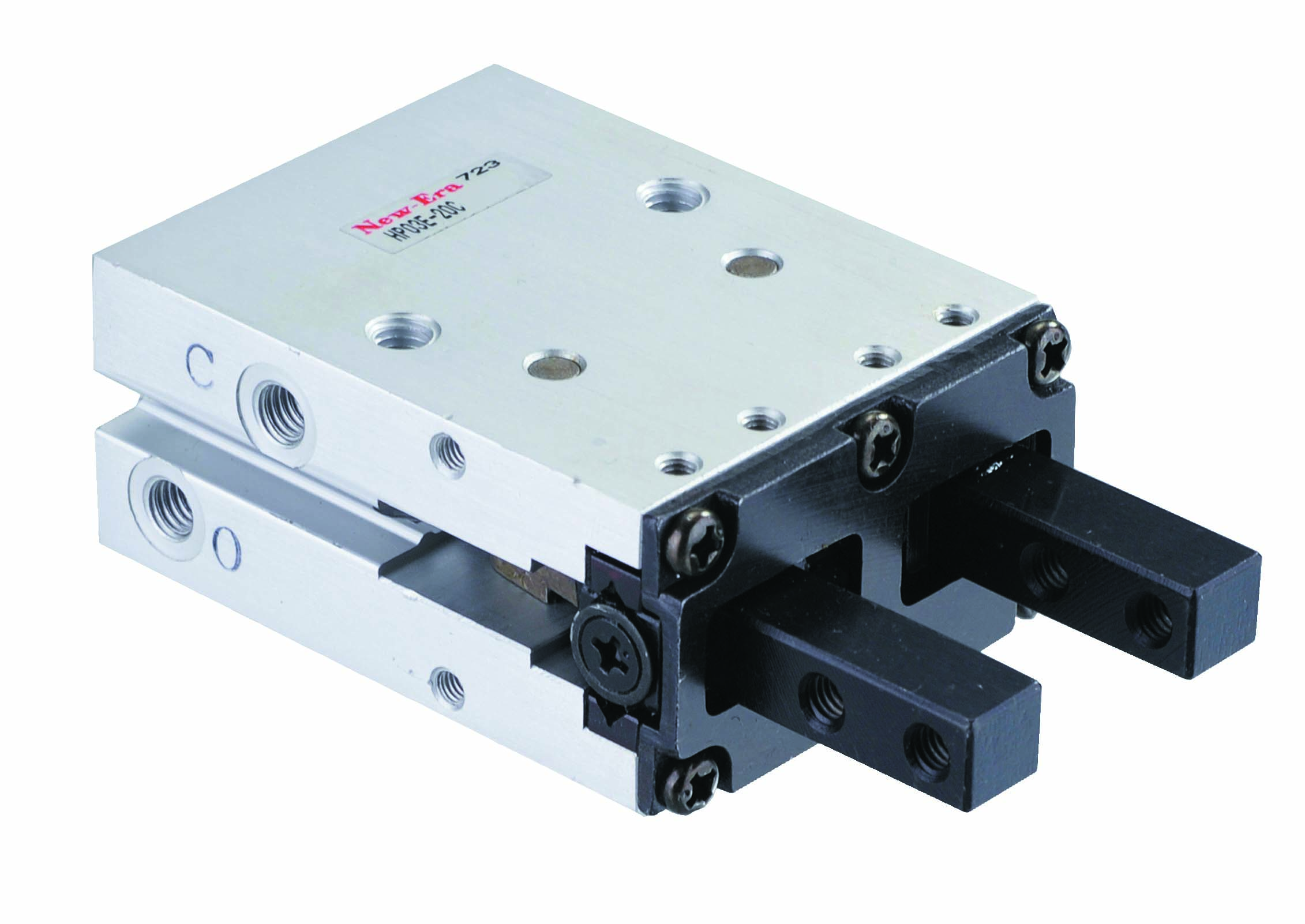

  • 交叉滚子平行平移式手／HP03E
    特征
    • 由于使用了交叉滚子轴承，具有高刚性
    • 出色的重复抓取精度：±0.01 mm或更小。
    • 防尘罩可以安装。
    开闭方法平行气爪
    操作方法双动，常开单动式气缸直径6，10，16，20，25mm
    夹持力（闭合力）
    *每个杆    		4.1～67N行程4～14mm
    开关有 防尘罩有
    HP03E

    产品目录PDF

  • 滑动型平行气爪／EHPE
    特征
    • 滑动部件采用环形轴承，使用寿命长。
    • 由于气缸推力是闭合力，所以抓持力很高。
    • 三面都有安装螺丝，可以自由安装。
    开闭方法平行气爪
    操作方法双动，常开单动式气缸直径10，16，20，25mm
    夹持力（闭合力）
    *每个杆    		3～78N行程4～14mm
    开关有 防尘罩无
    EHPE

    产品目录PDF

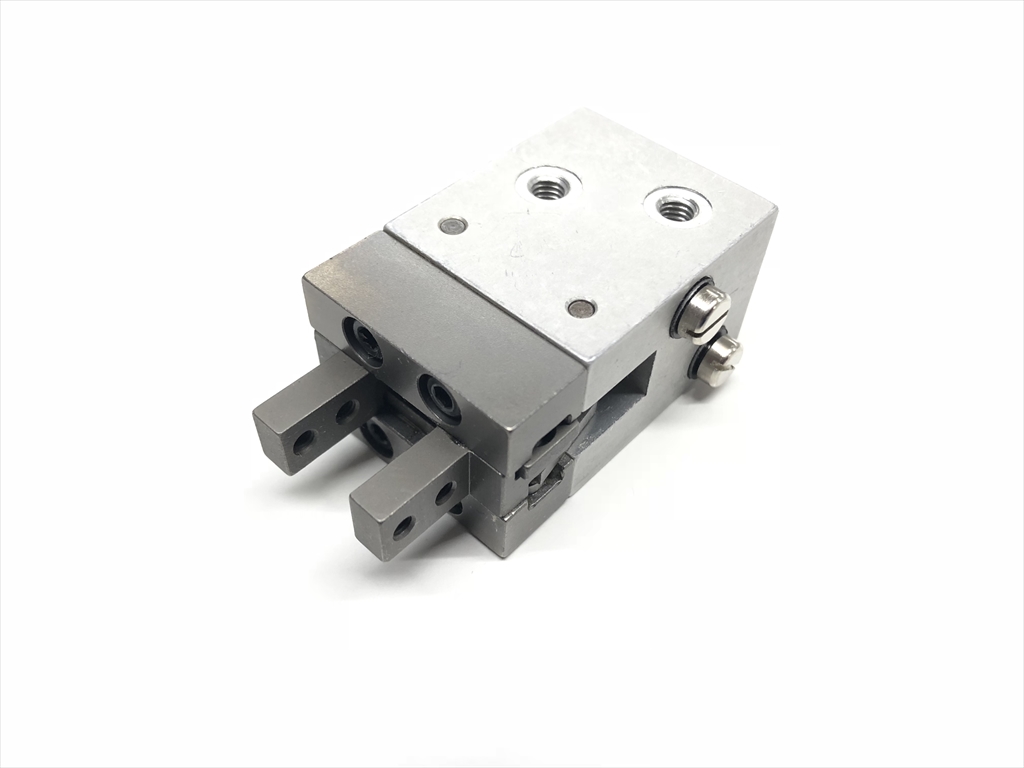

  • 平行气爪／KH
    特征
    • 滑动部件采用环形轴承，使用寿命长。
    • 链接机制小巧轻便。
    开闭方法平行气爪
    操作方法双动气缸直径16，20mm
    夹持力（闭合力）
    *每个杆    		12～20N行程5～6mm
    开关无 防尘罩无
    KH

    产品目录PDF

  • 平行气爪／CKH
    特征
    • 滑动部件采用环形轴承，使用寿命长。
    • 链接机制小巧轻便。
    • KH系列带开关类型。
    开闭方法平行气爪
    操作方法双动气缸直径16，20mm
    夹持力（闭合力）
    *每个杆    		12～20N行程5～6mm
    开关有 防尘罩无
    CKH

    产品目录PDF

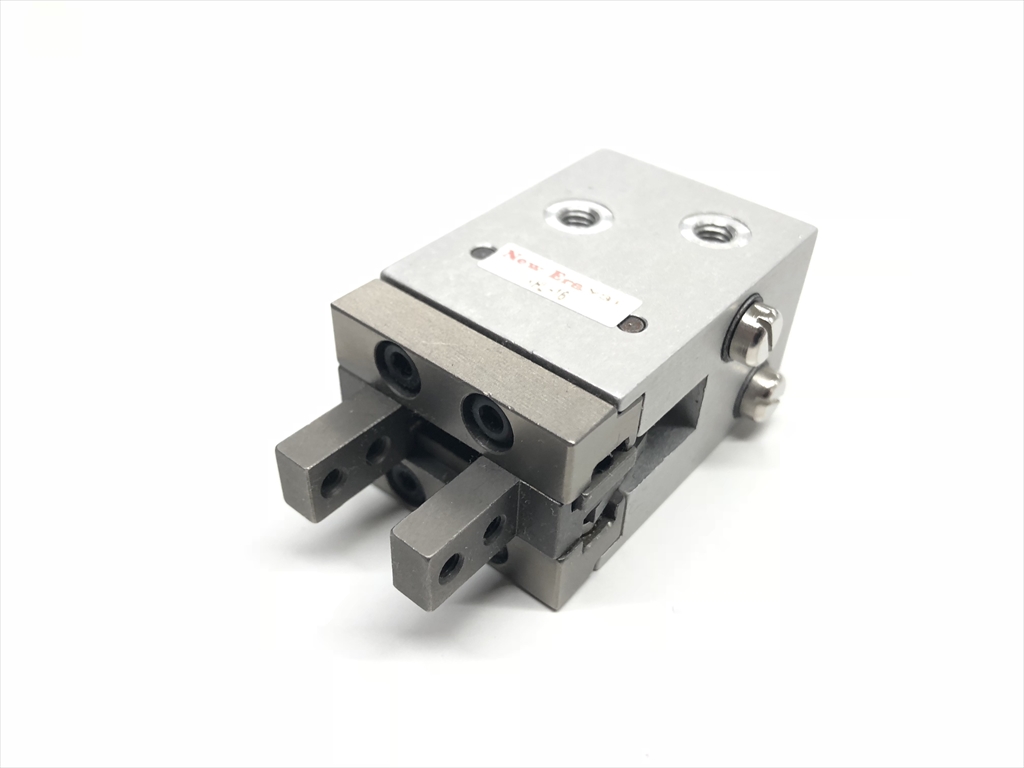

  • 平行气爪（长行程）／KHL
    特征
    • 滑动部件采用环形轴承，使用寿命长。
    • 链接机制小巧轻便。
    • KH系列长冲程型。
    开闭方法平行气爪
    操作方法双动气缸直径16，20，32mm
    夹持力（闭合力）
    *每个杆    		12～78N行程10～16mm
    开关无 防尘罩无
    KHL

    产品目录PDF

  • 平行气爪（长行程）／CKHL
    特征
    • 滑动部件采用环形轴承，使用寿命长。
    • 链接机制小巧轻便。
    • 用KHL型开关键入。
    开闭方法平行气爪
    操作方法双动气缸直径16，20，32mm
    夹持力（闭合力）
    *每个杆    		12～78N行程10～16mm
    开关有 防尘罩无
    CKHL

    产品目录PDF

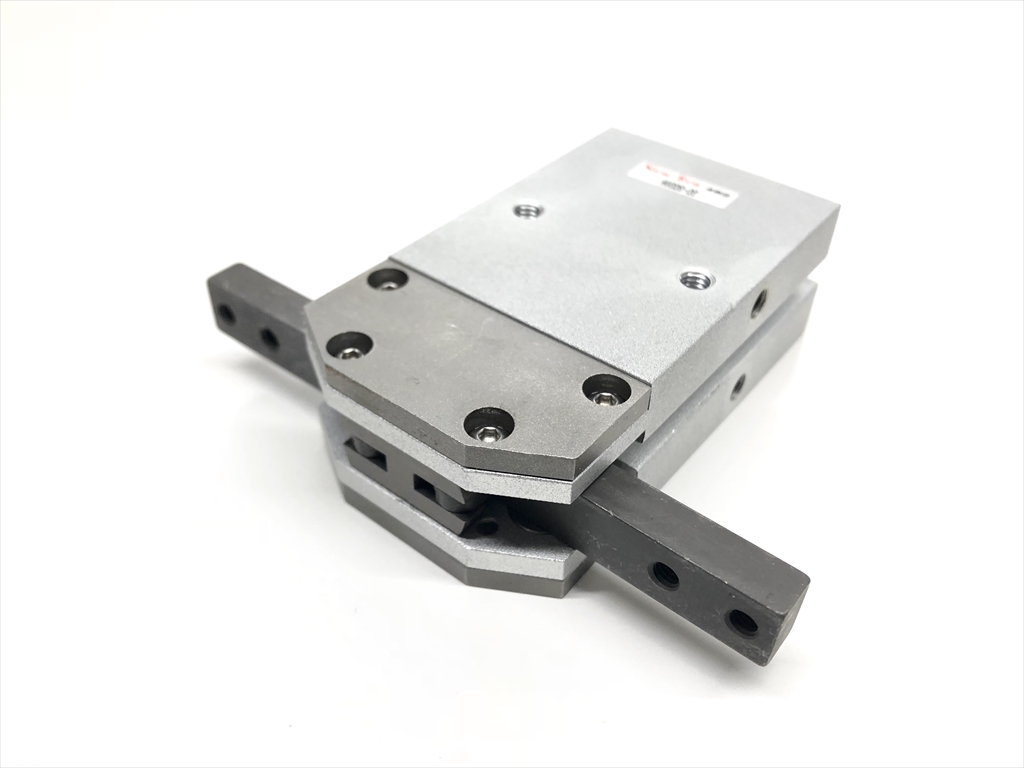

  • 180度可开合式旋转运动型手／HV02G
    特征
    • 通过采用推力轴承，实现了高耐用性，高刚性和高精度。
    开闭方法旋转型气爪
    操作方法双动气缸直径12，16，20，25mm
    夹持力（闭合力）
    *每个杆    		6.7～31N行程180mm
    开关有 防尘罩无
    HV02G

    产品目录PDF

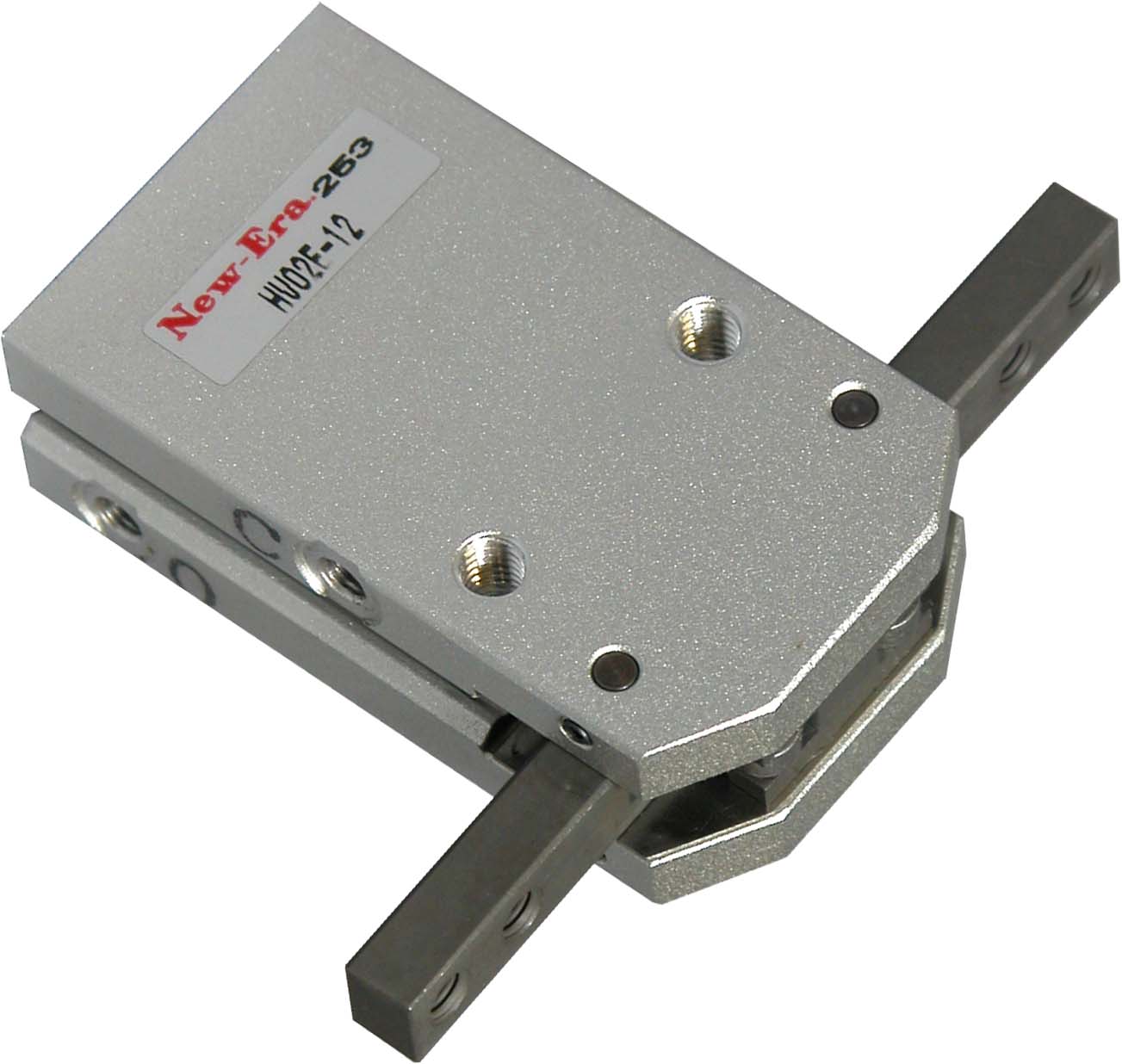

  • 180度可开合式旋转运动型手／HV02E
    特征
    • 开闭角度为180度，可以在工件与连杆之间不产生干涉的情况下移动
    • 连杆机构具有很强夹持力。
    开闭方法旋转型气爪
    操作方法双动气缸直径12，16，20，25mm
    夹持力（闭合力）
    *每个杆    		6.7～73N行程180mm
    开关有 防尘罩无
    HV02E

    产品目录PDF

    使用例子视频

  • 旋转运动型手／EHVE
    特征
    • 连杆部分使用铬钼钢，使用寿命长。
    • 三面设置了安装螺丝，可以从3个方向安装
    开闭方法旋转型气爪
    操作方法双动，常开单动式气缸直径8，10，16，20，25mm
    夹持力（闭合力）
    *每个杆    		1～48N行程30mm
    开关有 防尘罩无
    EHVE

    产品目录PDF

  • 旋转运动型手／EHVJ
    特征
    • 来自EHVE的带防尘罩型
    • 防尘盖可以从NBR，氟和硅三种类型中选择
    开闭方法旋转型气爪
    操作方法双动，常开单动式气缸直径16，20mm
    夹持力（闭合力）
    *每个杆    		10～24N行程30mm
    开关有 防尘罩有
    EHVJ

    产品目录PDF

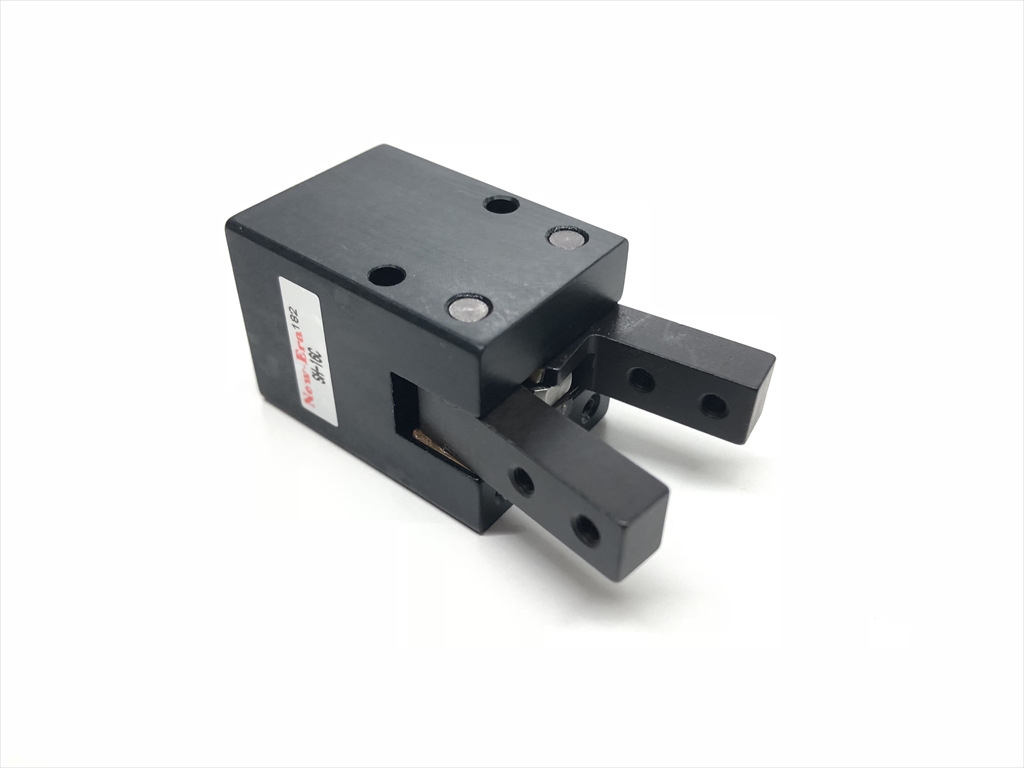

  • 旋转运动型手／SH
    特征
    • 设计紧凑的摆动型气爪
    开闭方法旋转型气爪
    操作方法双动，常开单动式气缸直径12，16mm
    夹持力（闭合力）
    *每个杆    		2～8N行程14mm
    开关无 防尘罩无
    SH

    产品目录PDF

  • 旋转运动型手／CSH
    特征
    • 附带SH的开关。 （仅限φ16）
    开闭方法旋转型气爪
    操作方法双动，常开单动式气缸直径16mm
    夹持力（闭合力）
    *每个杆    		6～8N行程14mm
    开关有 防尘罩无
    CSH

    产品目录PDF

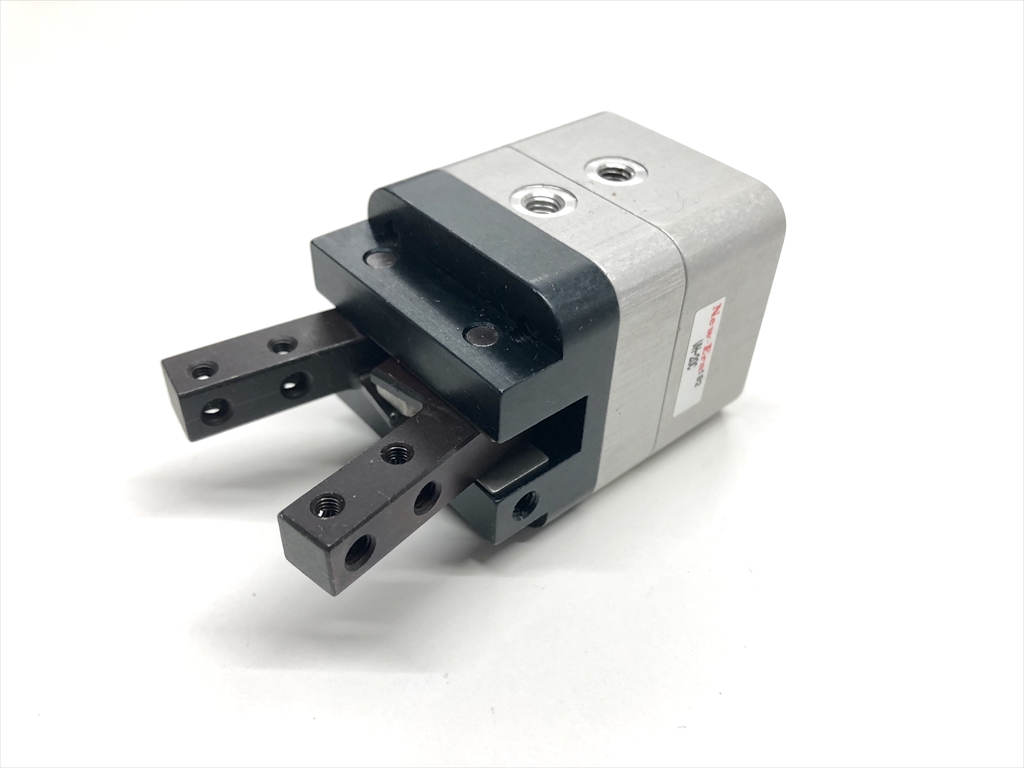

  • 旋转运动型手／VH
    特征
    • 爪内劲的种类丰富（φ20，φ32，φ40，φ50）
    • 易于拆卸和维修。
    • 主要部件由铝合金制成，重量轻
    开闭方法旋转型气爪
    操作方法双动，常开单动式，常闭单动式气缸直径20，32，40，50mm
    夹持力（闭合力）
    *每个杆    		14～280N行程16～20mm
    开关无 防尘罩无
    VH

    产品目录PDF

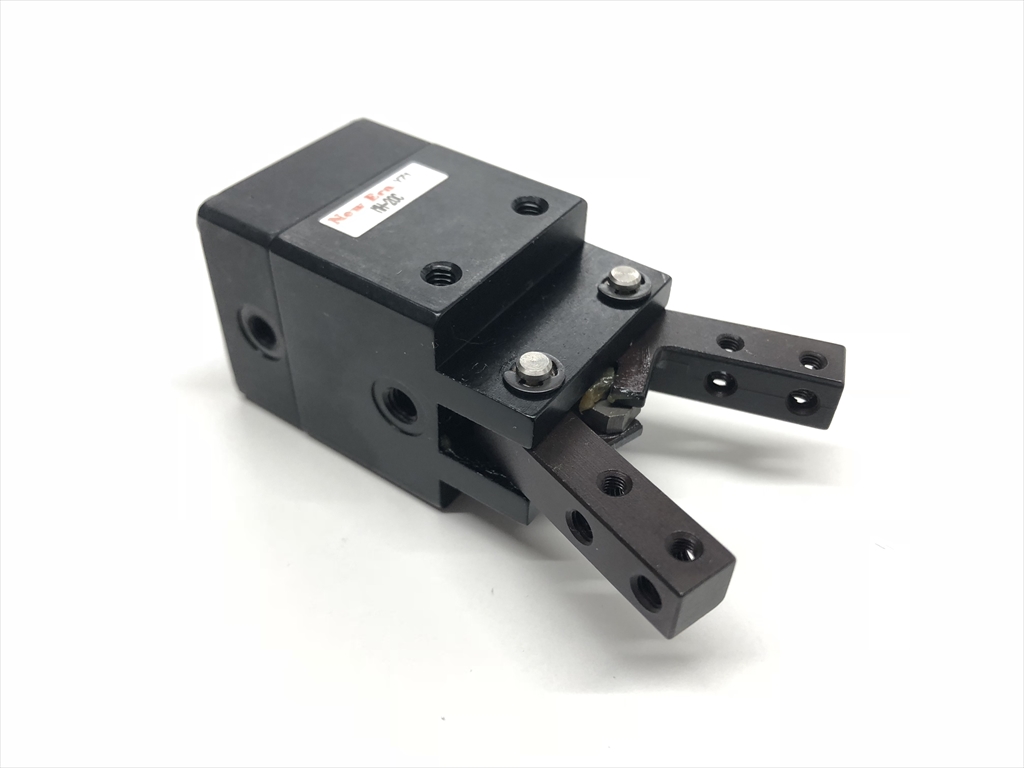

  • 旋转运动型手／MH
    特征
    • 主体使用铝合金，小而轻便的气爪。
    开闭方法旋转型气爪
    操作方法双动，常开单动式，常闭单动式气缸直径20mm
    夹持力（闭合力）
    *每个杆    		8～19N行程36mm
    开关无 防尘罩无
    MH

    产品目录PDF

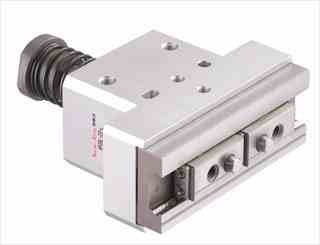

  • 平行机械夹爪／HP09R
    特征
    • HP09更新换代! (PDF:277K)
    • 由于采用直线导轨，高刚性（负载阻力，动量阻力）
    • 高精度（重复性±0.01毫米或更小。）
    • 可选择弱，中，强抓力
    开闭方法平行机械夹爪
    操作方法常闭单动式气缸直径8，10，16，20mm
    夹持力（闭合力）
    *每个杆    		1.6～12N行程4～14mm
    开关无 防尘罩无
    HP09R

    产品目录PDF

    使用例子视频

  • 平行机械夹爪（长行程型）／HP09LR
    特征
    • 与标准型（HP 09 R）相比，开启和关闭行程约为两倍。
    • 总长度几乎与标准类型相同，行程约为两倍。
    开闭方法平行机械夹爪
    操作方法常闭单动式气缸直径8，10，16，20mm
    夹持力（闭合力）
    *每个杆    		1.6～12N行程8～22mm
    开关无 防尘罩无
    HP09L

    产品目录PDF

  • 平行机械夹爪（夹指型）／HP09FR
    特征
    开闭方法平行机械夹爪
    操作方法常闭单动式气缸直径8，10，16，20mm
    夹持力（闭合力）
    *每个杆    		1.6～12N行程4～14mm
    开关无 防尘罩有
    HP09FR

    产品目录PDF

  • 超小型直线式平行机械夹爪／NEOM
    特征
    • 超小型带直线导轨机械爪。
    • 重复性±0.01毫米或更小。
    • 产品最大重量小于11克。
    开闭方法平行机械夹爪
    操作方法常闭单动式气缸直径6mm
    夹持力（闭合力）
    *每个杆    		1.7～3.5N行程2.4mm
    开关无 防尘罩无
    NEOM

    产品目录PDF

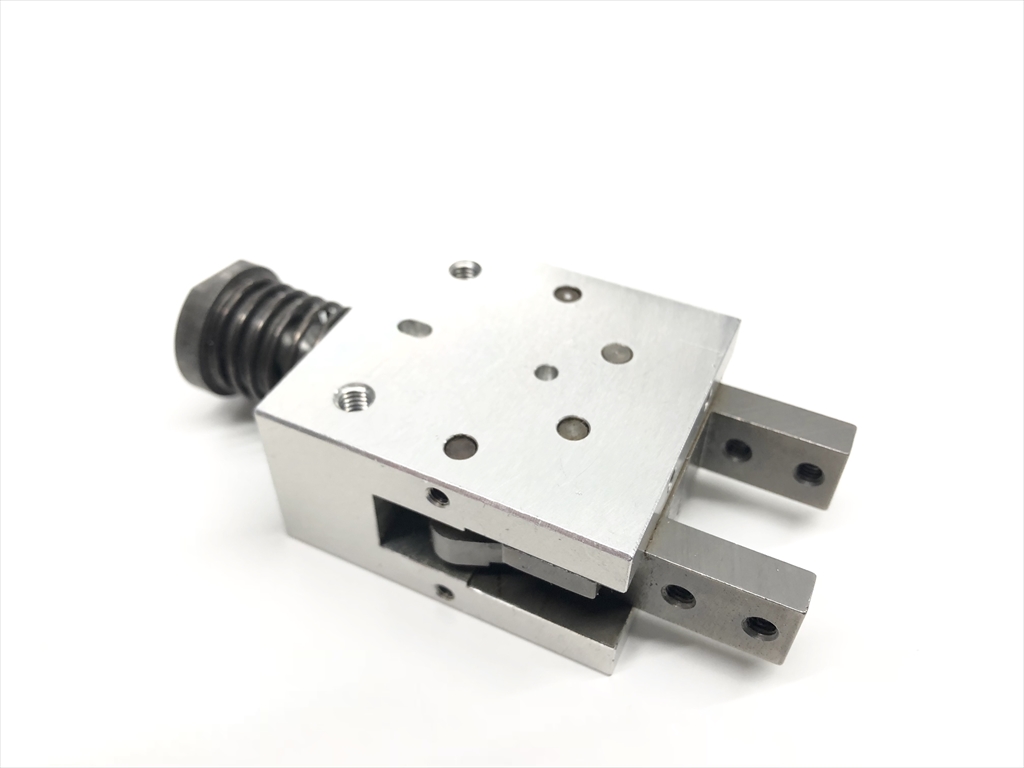

  • 平行机械夹爪／HP10
    特征
    • 弹力选择（L：弱，M：中）
    • 始终打开（A），始终关闭（B）可以选择
    开闭方法平行机械夹爪
    操作方法常开单动式，常闭单动式气缸直径10，16，20mm
    夹持力（闭合力）
    *每个杆    		3～5.8N行程4～12mm
    开关无 防尘罩无
    HP10

    产品目录PDF

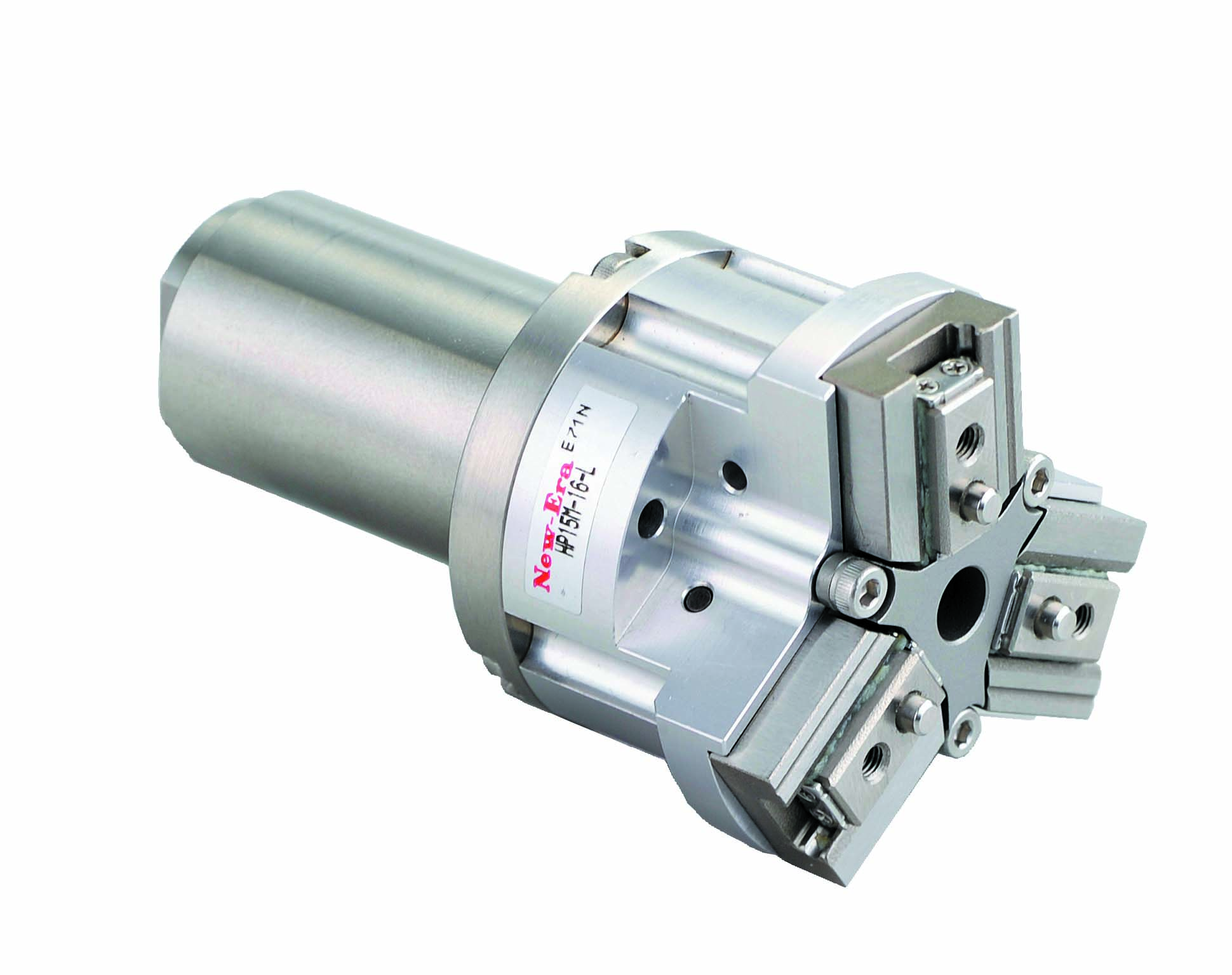

  • 三爪平行机械夹爪／HP15M
    特征
    • 采用直线导轨，高刚性，高精度（定心精度±0.05mm以下，重复精度±0.01mm以下）
    • 带中空孔
    开闭方法平行机械夹爪
    操作方法常闭单动式气缸直径16，20，25mm
    夹持力（闭合力）
    *每个杆    		3～26N行程6～14mm
    开关无 防尘罩无
    HP15M

    产品目录PDF

    使用例子视频

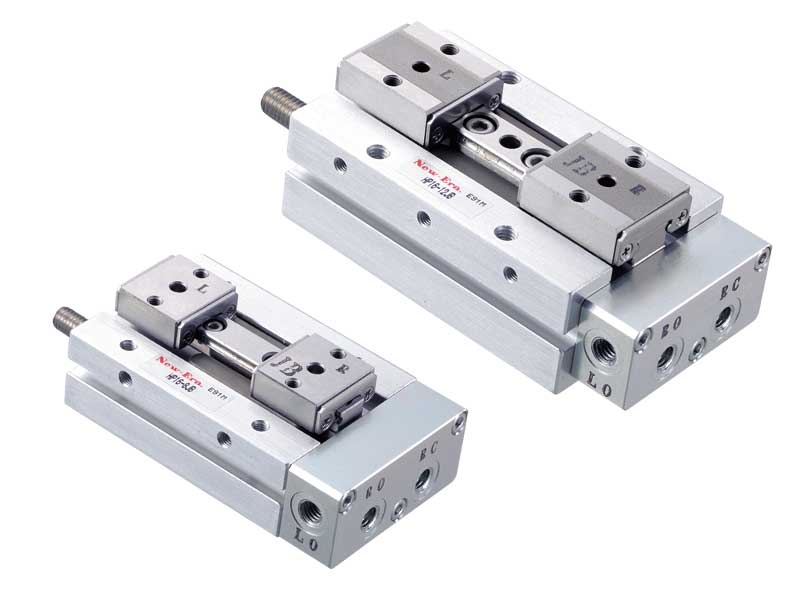

  • FREE GRIPPER（LEVER CONTROL SEPARATE TYPE）／HP16
    特征
    • Free Gripper two levers can be controlled freely
    • Free design is available besided gripping and positioning
    • Light weight and thin suitable as hand tool of robot. End face positioning for diferrent work piece
    • Repeatable Positioning Accuracy ±0.004(Actual Value)
    开闭方法Parallel Linear Gripper
    操作方法Double Acting气缸直径8，12mm
    夹持力（闭合力）
    *每个杆    		16.7～44N行程16～22mm
    开关Availabl 防尘罩None
    HP16

    产品目录PDF
