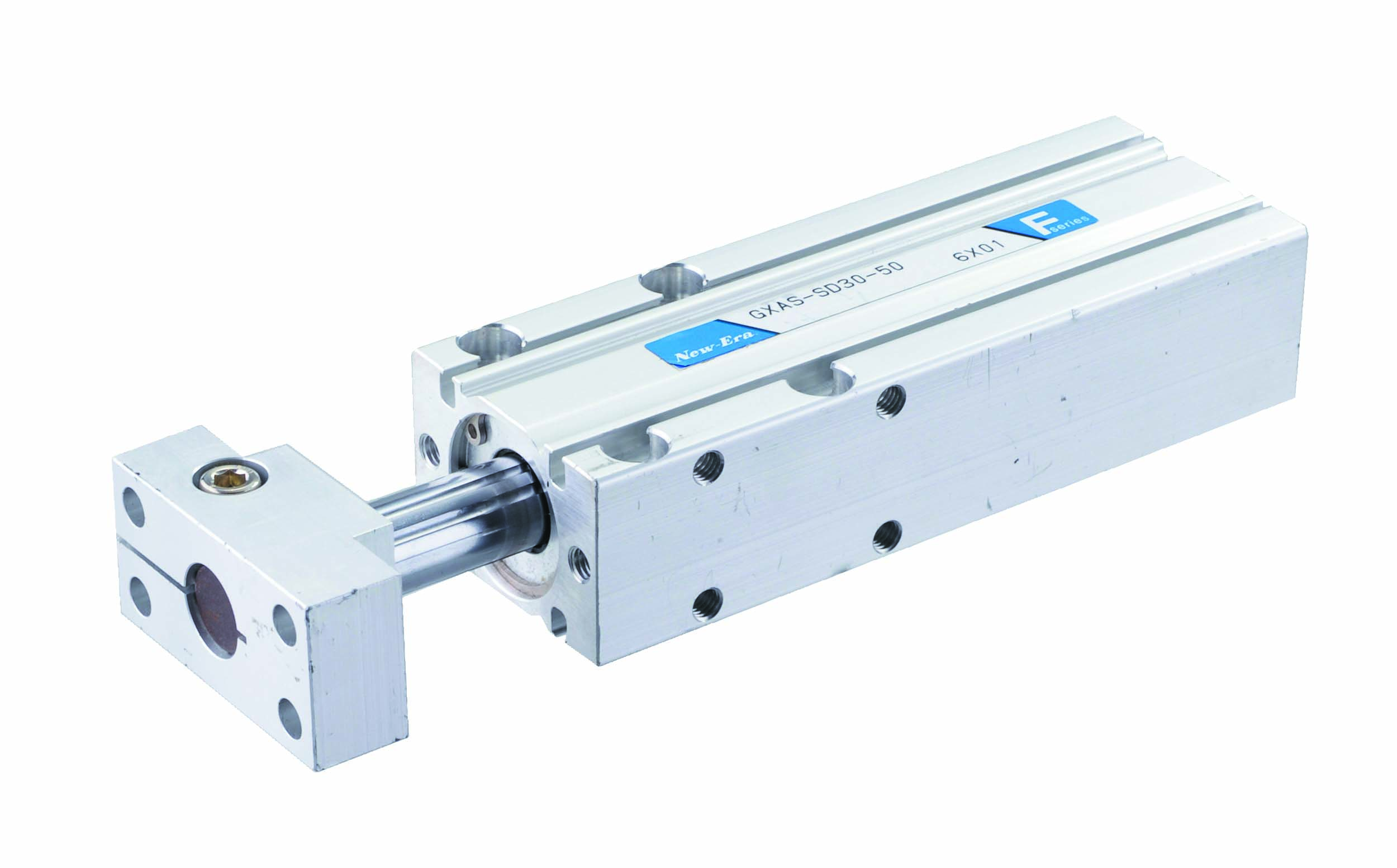

시리즈 | GXA | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 15mm | 작동방식 | 복동 |
압출력 | 88.0N | 스트로크 | 20~100mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 165g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 500mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.15MPa | 최고 사용 압력[MPa] | 0.7MPa |
스트로크 조정 | 무 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | GXA(S)-SD15-ストローク GXA(S)-SD15-ストローク-ZT GXA(S)-SD15-ストローク-WT GXA(S)-SD15-ストローク-WS GXA(S)-SD15-ストローク-FN |
시리즈 | GXA | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 20mm | 작동방식 | 복동 |
압출력 | 160.0N | 스트로크 | 25~200mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 290g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 500mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.15MPa | 최고 사용 압력[MPa] | 0.7MPa |
스트로크 조정 | 무 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | GXA(S)-SD20-ストローク GXA(S)-SD20-ストローク-ZT GXA(S)-SD20-ストローク-WT GXA(S)-SD20-ストローク-WS GXA(S)-SD20-ストローク-FN |
시리즈 | GXA | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 30mm | 작동방식 | 복동 |
압출력 | 350.0N | 스트로크 | 25~200mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 780g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 500mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.15MPa | 최고 사용 압력[MPa] | 0.7MPa |
스트로크 조정 | 무 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | GXA(S)-SD30-ストローク GXA(S)-SD30-ストローク-ZT GXA(S)-SD30-ストローク-WT GXA(S)-SD30-ストローク-WS GXA(S)-SD30-ストローク-FN |
시리즈 | GXA | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 15mm | 작동방식 | 복동 |
압출력 | 88.0N | 스트로크 | 20~100mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 185g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 500mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.15MPa | 최고 사용 압력[MPa] | 0.7MPa |
스트로크 조정 | 압출쪽 조절 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | GXA(S)-SD15-ストローク-ZE GXA(S)-SD15-ストローク-ZTZE GXA(S)-SD15-ストローク-WTZE GXA(S)-SD15-ストローク-WSZE GXA(S)-SD15-ストローク-FNZE |
시리즈 | GXA | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 20mm | 작동방식 | 복동 |
압출력 | 160.0N | 스트로크 | 25~200mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 385g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 500mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.15MPa | 최고 사용 압력[MPa] | 0.7MPa |
스트로크 조정 | 압출쪽 조절 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | GXA(S)-SD20-ストローク-ZE GXA(S)-SD20-ストローク-ZTZE GXA(S)-SD20-ストローク-WTZE GXA(S)-SD20-ストローク-WSZE GXA(S)-SD20-ストローク-FNZE |
시리즈 | GXA | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 30mm | 작동방식 | 복동 |
압출력 | 350.0N | 스트로크 | 25~200mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 1020g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 500mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.15MPa | 최고 사용 압력[MPa] | 0.7MPa |
스트로크 조정 | 압출쪽 조절 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | GXA(S)-SD30-ストローク-ZE GXA(S)-SD30-ストローク-ZTZE GXA(S)-SD30-ストローク-WTZE GXA(S)-SD30-ストローク-WSZE GXA(S)-SD30-ストローク-FNZE |
