핸드

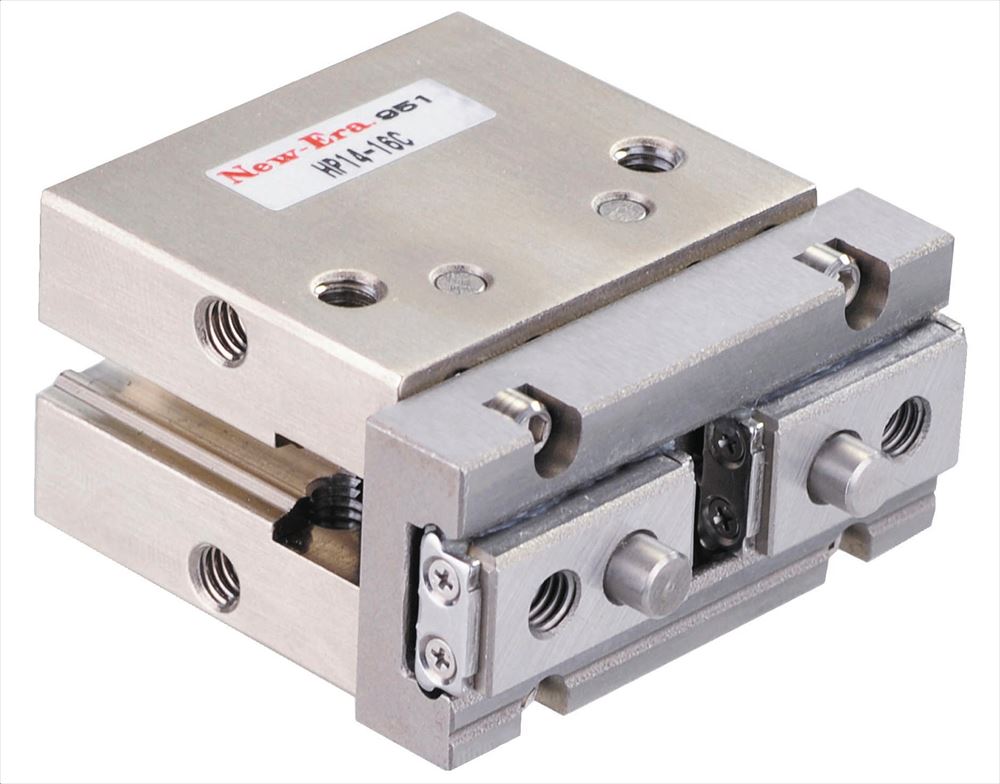

• 소형 평행 이동형 리니어 핸드／HP14

  특징	HP04R보다 약 45%의 소형화.(16Φ 비교) 레버부에 리니어 베어링을 채용, 고 강성으로 긴 수명. 3방향에서 본체 장착이 가능.

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	10，16，20，25mm
  파지력 (폐력)	11～86N	스트로크	4～14mm
  스위치	유	방진 커버	무



  카탈로그 PDF

• 평행 이동형 리니어핸드 (스탠다드 타입)／HP04R

  특징	HP04 리뉴얼! (PDF:56K) 레버부에 리니어 베어링을 채용, 높은 강성으로 긴 수명 반복 정밀도±0.01mm이하, 센터링 정도±0.07mm이하 액션 레버를 강화하고 내구성이 향상

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동，상시 열림 단독	실린더 경[mm]	8，10，16，20，25，32，40，50mm
  파지력 (폐력)	4.5～418N	스트로크	4～36mm
  스위치	유	방진 커버	무



  카탈로그 PDF

  사용 예동영상

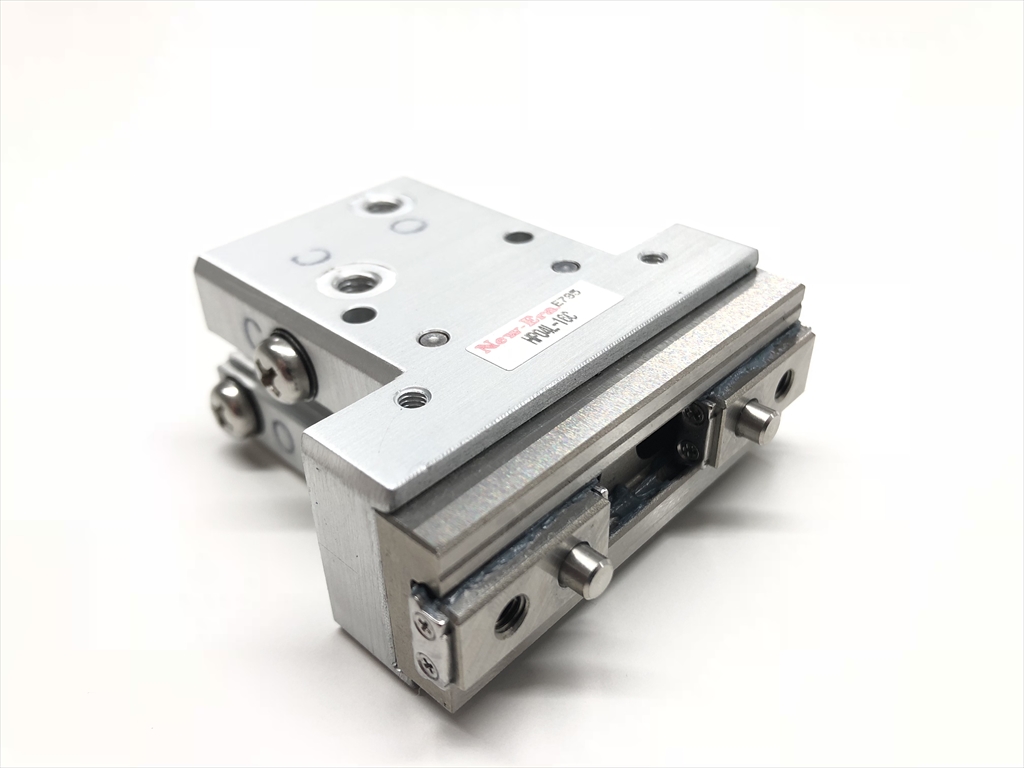

• 평행 이동형 리니어핸드 (롱스트로크 타입)／HP04LR

  특징	표준형(HP04R)보다 약 2배의 개폐 스트로크 길이가 표준형과 거의 같고 스트로크가 약 2배

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	8，10，16，20mm
  파지력 (폐력)	5.8～45N	스트로크	8～22mm
  스위치	유	방진 커버	무



  카탈로그 PDF

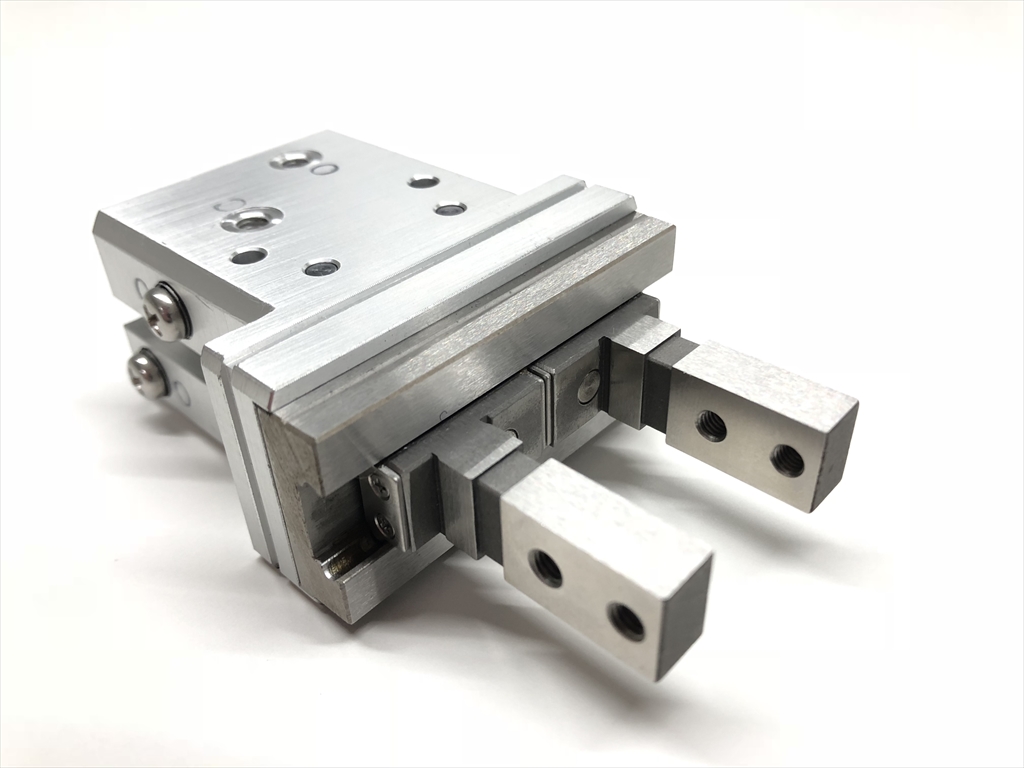

• 착탈착탈식형행 이동형 리니어핸드 (핀거 롱타입)／HP04FR

  특징	HP04 리뉴얼! (PDF:56K) HP04R시리즈의 핀거(롱)타입 방진 커버 설치가 가능.(NBR, 불소, 실리콘)

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동，상시 열림 단독	실린더 경[mm]	8，10，16，20mm
  파지력 (폐력)	4.5～49N	스트로크	4～14mm
  스위치	유	방진 커버	유



  카탈로그 PDF

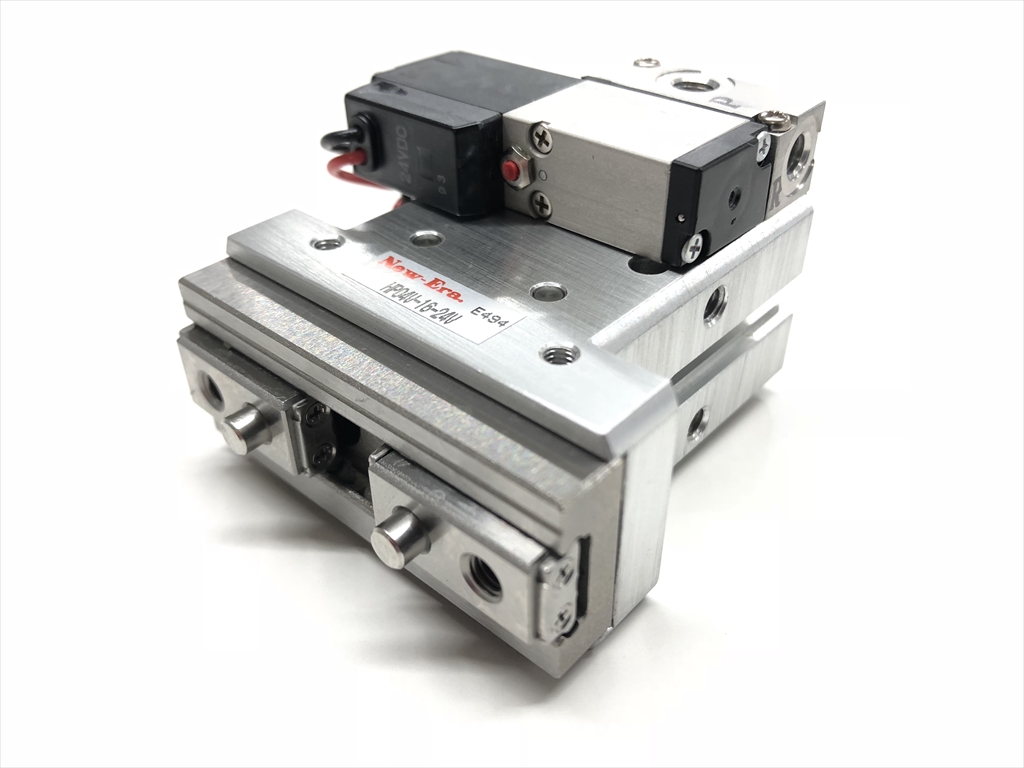

• 평행 이동형 리니어핸드 (전자판 장착 타입)／HP04VR

  특징	HP04 리뉴얼! (PDF:56K) HP04R에 최소 배관전자판 부착 배관 거리가 짧아 응답 속도가 빠름

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	10，16，20mm
  파지력 (폐력)	10～49N	스트로크	6.5～14mm
  스위치	유	방진 커버	무



  카탈로그 PDF

• 평행 이동형 리니어 클린 핸드(스탠다드 타입)／HP04NR

  특징	HP04 리뉴얼! (PDF:56K) 베어링부 실린더 내부에 불소 그리스를 사용. 베어링부 실린더 내부에 불소 그리스를 사용. 발진품을 흡입하는 흡입 포트 취부

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	8，10，16，20mm
  파지력 (폐력)	6.5～49N	스트로크	4～14mm
  스위치	유	방진 커버	무



  카탈로그 PDF

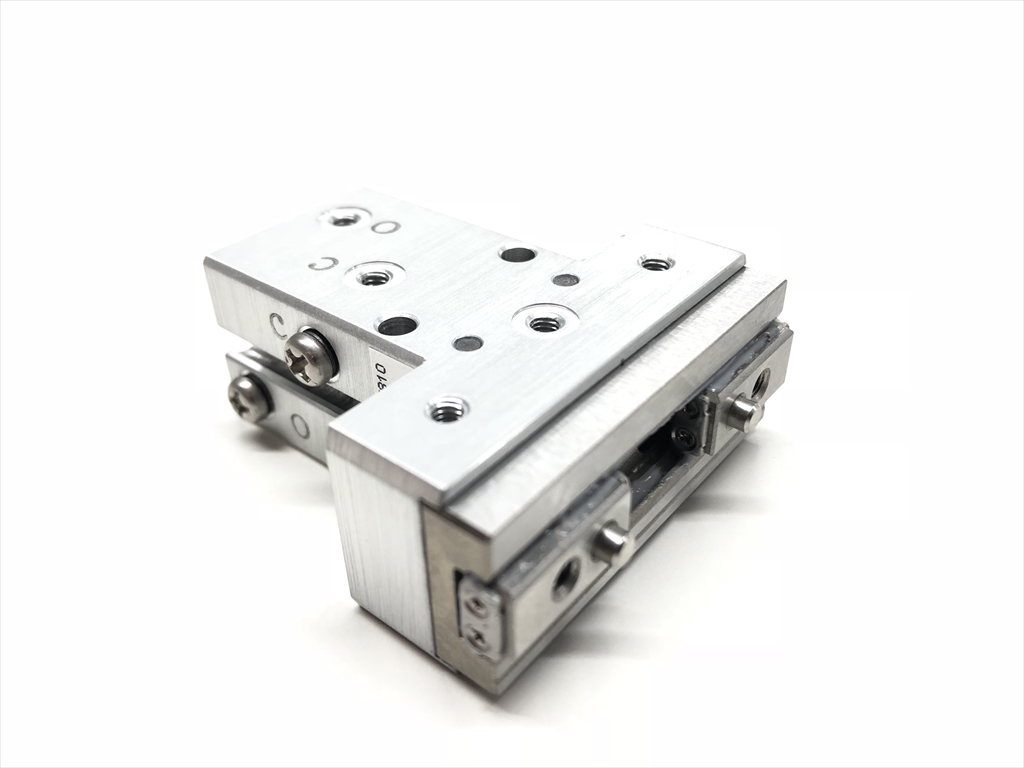

• 평행 이동형 리니어 클린 핸드(롱 스트로크 타입)／HP04NLR

  특징	HP04NR보다 약 2배의 개폐 스트로크. 베어링부 실린더 내부에 불소 그리스를 사용. 발진품을 흡입하는 흡입 포트 취부

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	8，10，16，20mm
  파지력 (폐력)	5.8～45N	스트로크	8～22mm
  스위치	유	방진 커버	무



  카탈로그 PDF

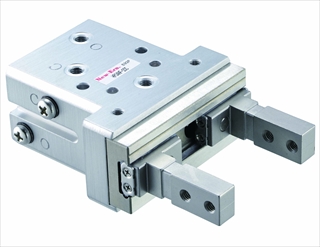

• 평행 이동형 리니어 클린 핸드(핑거(롱)타입／HP04NFR

  특징	HP04 리뉴얼! (PDF:56K) HP04NR시리즈의 핑거(롱)타입 베어링부 실린더 내부에 불소 그리스를 사용. 발진품을 흡입하는 흡입 포트 취부

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	8，10，16，20mm
  파지력 (폐력)	6.5～49N	스트로크	4～14mm
  스위치	유	방진 커버	무



  카탈로그 PDF

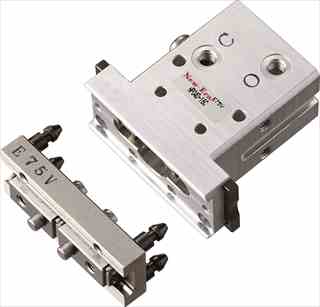

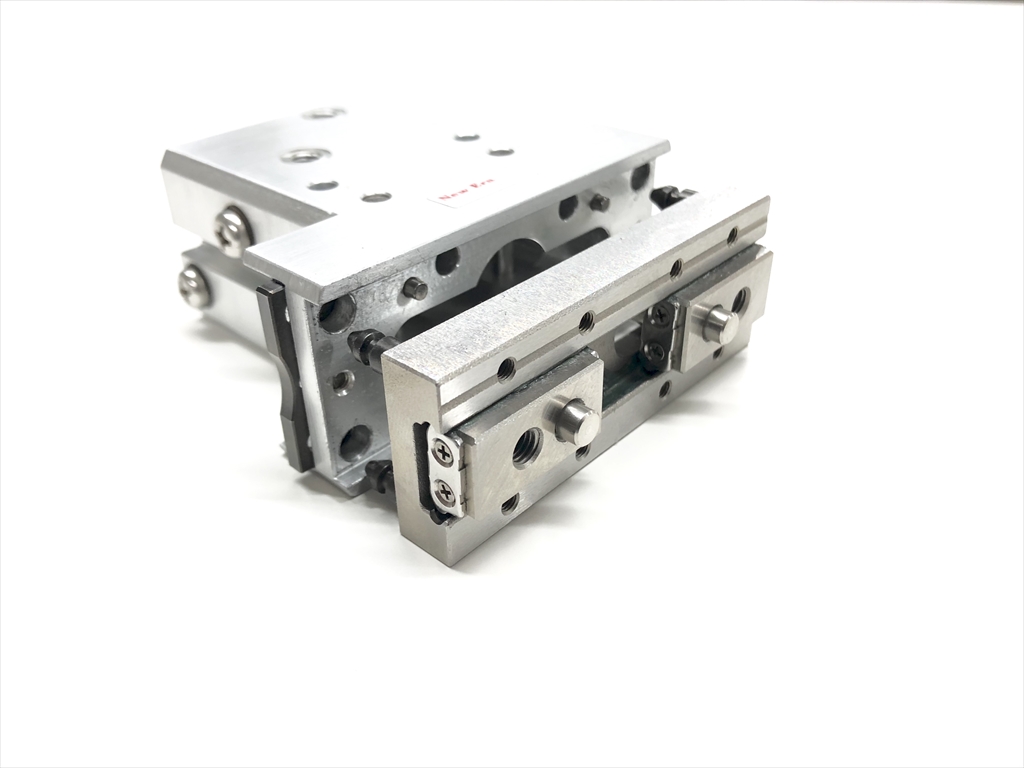

• 착탈식 평행 이동형 리니어 핸드(스탠다드 타입)／HP04DR

  특징	HP04 리뉴얼! (PDF:56K) 베어링 (핑거)를 원터치 찰탁 가능 핑거의 교체 작업이 빠름 성능은 HP04R시리즈와 동일

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	10，16，20mm
  파지력 (폐력)	10～49N	스트로크	6.5～14mm
  스위치	유	방진 커버	무



  카탈로그 PDF

  사용 예동영상

• 착탈착탈식 평행 이동형 리니어 핸드(롱 스트로크 타입)／HP04DLR

  특징	HP04DR의 롱 스트로크 타입. 길이 치수가 표준형과 거의 같고 스트로크가 약 2배.

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	10，16，20mm
  파지력 (폐력)	10～45N	스트로크	12～22mm
  스위치	유	방진 커버	무



  카탈로그 PDF

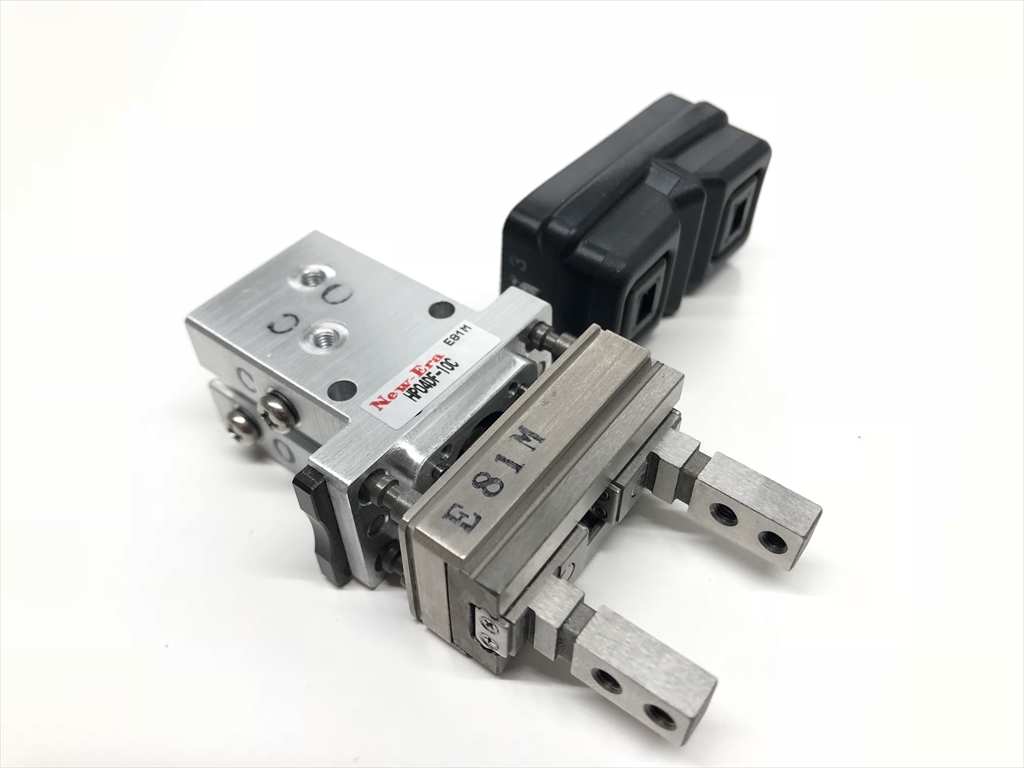

• 착탈착탈식 착탈식 평행 이동형 리니어 핸드(핑거(롱)타입／HP04DFR

  특징	HP04 리뉴얼! (PDF:56K) HP04DR의 핑거 (롱)타입 방진 커버의 설치가 가능.(NBR, 불소, 실리콘)

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	10，16，20mm
  파지력 (폐력)	10～49N	스트로크	6.5～14mm
  스위치	유	방진 커버	유



  카탈로그 PDF

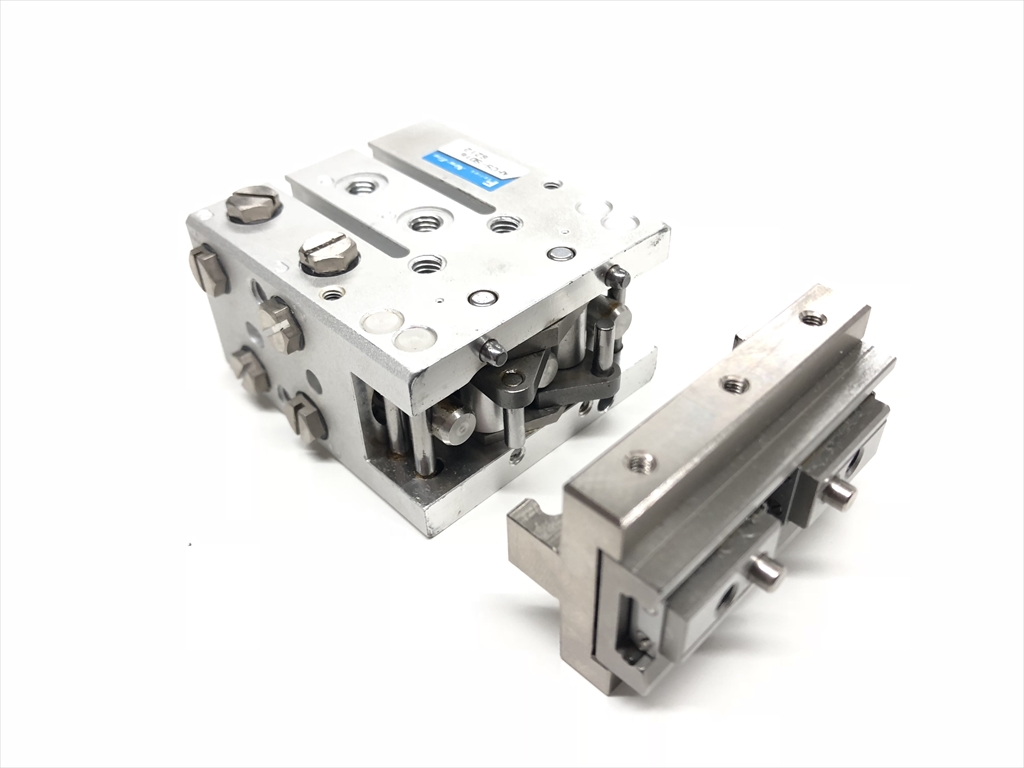

• 핀거 체인저／AFC

  특징	핸드에 툴체인저 기능을 탑재 핀거 부품만 자동 찰탁, 교환이 가능

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	10，16，20mm
  파지력 (폐력)	10.5～51N	스트로크	10～14mm
  스위치	유	방진 커버	무

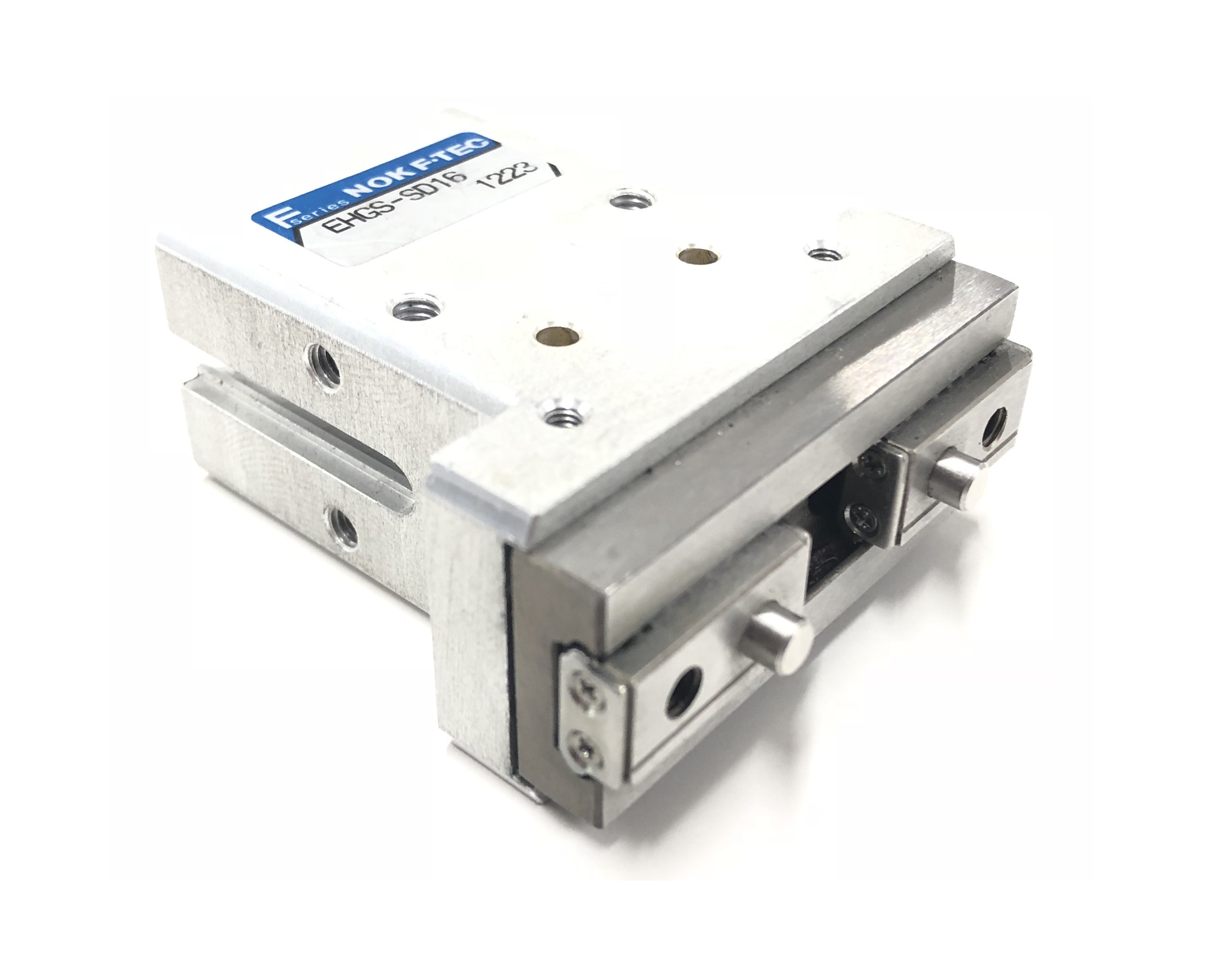

• 평행 이동형 리니어 핸드／EHG

  특징	레버부에 리니어 베어링을 채용, 고 강성으로 긴 수명. 반복 정밀도±0.01mm이하, 센터링 정도±0.07mm이하.

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동，상시 열림 단독	실린더 경[mm]	8，10，16，20，32mm
  파지력 (폐력)	5.8～157N	스트로크	4～22mm
  스위치	유	방진 커버	무



  카탈로그 PDF

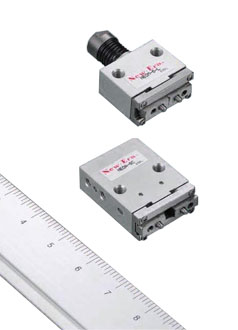

• 초소형 평행 이동형 리니어 핸드／NEOA

  특징	초소형 리니어 가이드 부착 핸드 반복 정밀도±0.01mm이하. 제품 무게 최대 11.1g이하.

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동，상시 열림 단독，상시 닫힘 단독	실린더 경[mm]	6mm
  파지력 (폐력)	1.3～3.3N	스트로크	3mm
  스위치	무	방진 커버	무



  카탈로그 PDF

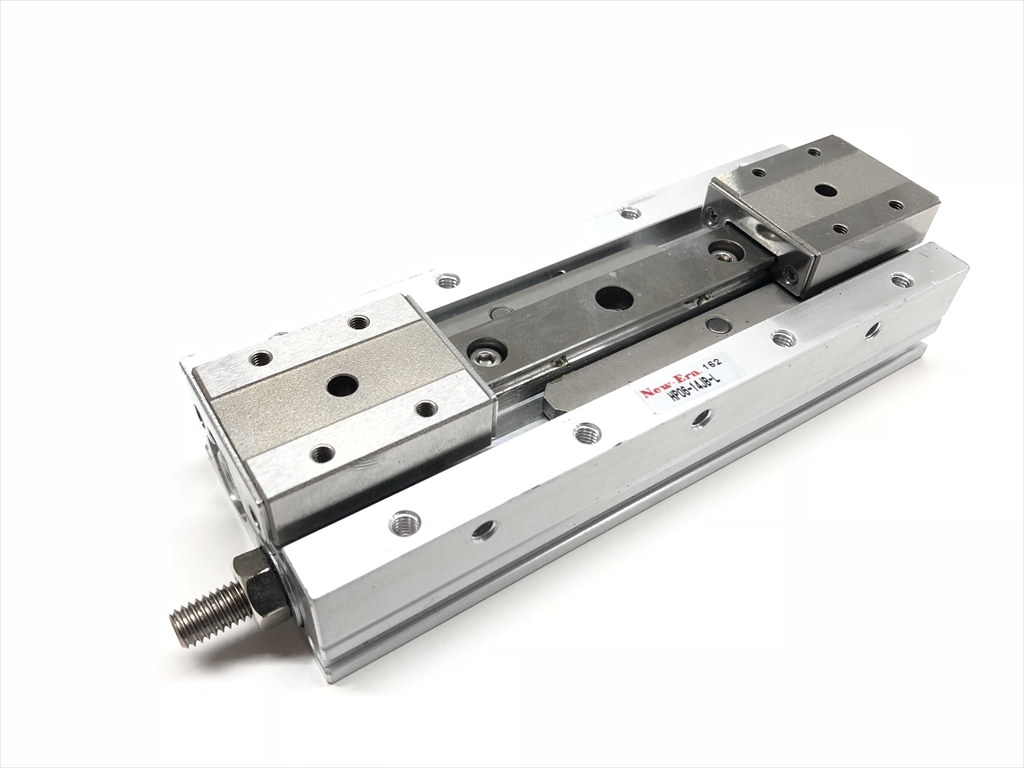

• 박형 평행 이동형 리니어 핸드／HP06

  특징	박막형의 높은 파지력 평행 핸드.롱 스트로크 타입도 있다. 뛰어난 최대 하중, 내 모멘트, 그리고 고정밀도.

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	6，8，12，14，18，25mm
  파지력 (폐력)	12～208.3N	스트로크	12～100mm
  스위치	유	방진 커버	무



  카탈로그 PDF

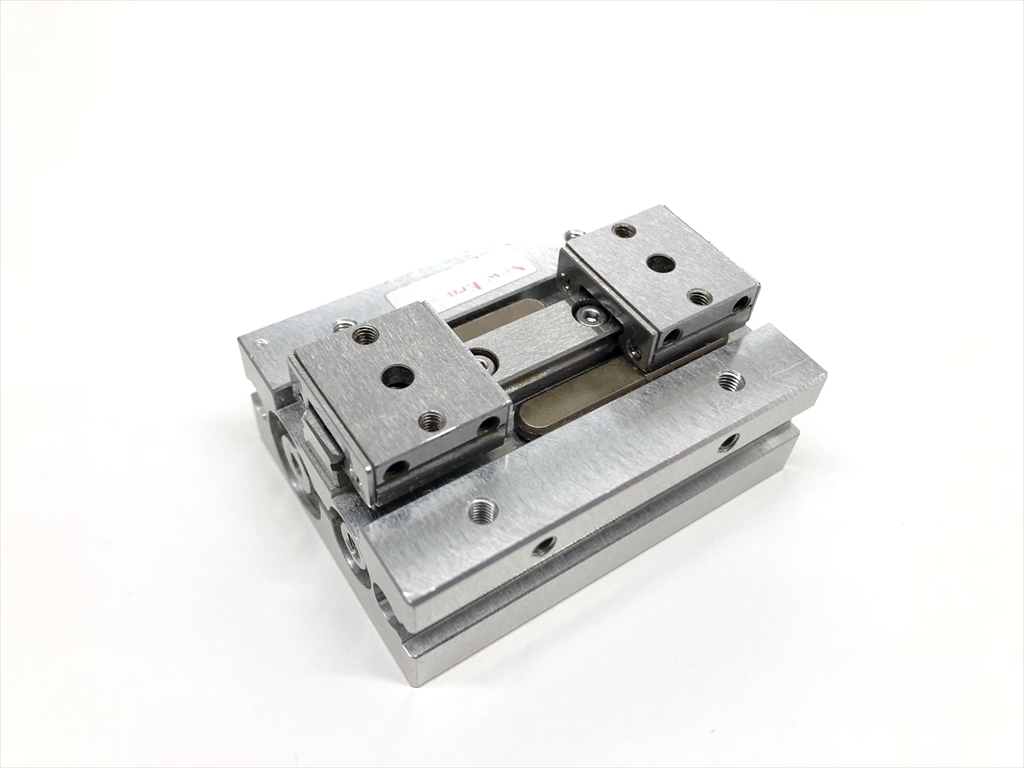

• 박형 평행 이동형 리니어 핸드／HP07

  특징	비동기형 평행 핸드

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	8，12mm
  파지력 (폐력)	16.7～44N	스트로크	16～22mm
  스위치	유	방진 커버	무



  카탈로그 PDF

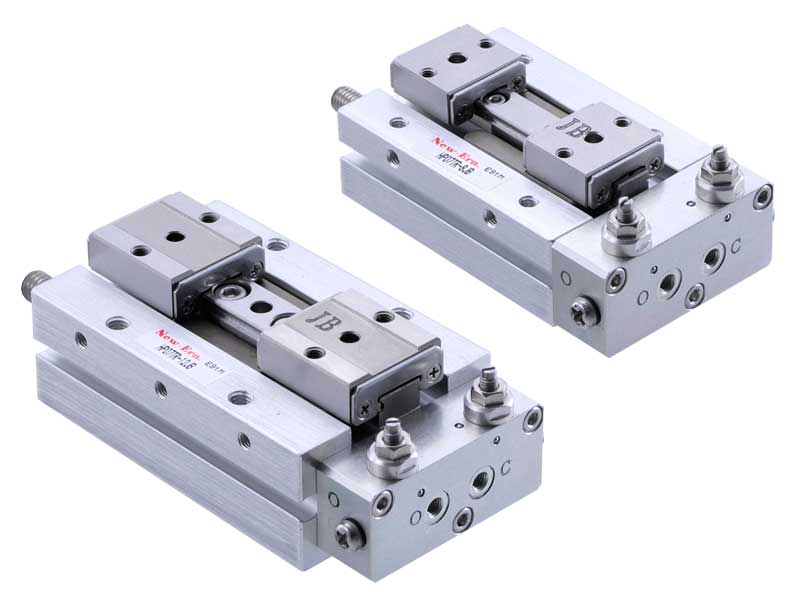

• 타이밍 핸드／HP07TR

  특징	HP07T 리뉴얼! (PDF:636K) 비동기 핸드에 타이밍 조정기구를 추가！ 각기 다른 사이즈의 피스톤에 의해서 높은 정도의 위치 결정이 가능 각기 다른 워크의 끝 단면을 설정하거나 같은 형상의 워크의 센터로 위치결정.

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	8，12mm
  파지력 (폐력)	16.7～44N	스트로크	16～22mm
  스위치	유	방진 커버	무



  카탈로그 PDF

  제품소개 동영상

  동작 설명 동영상

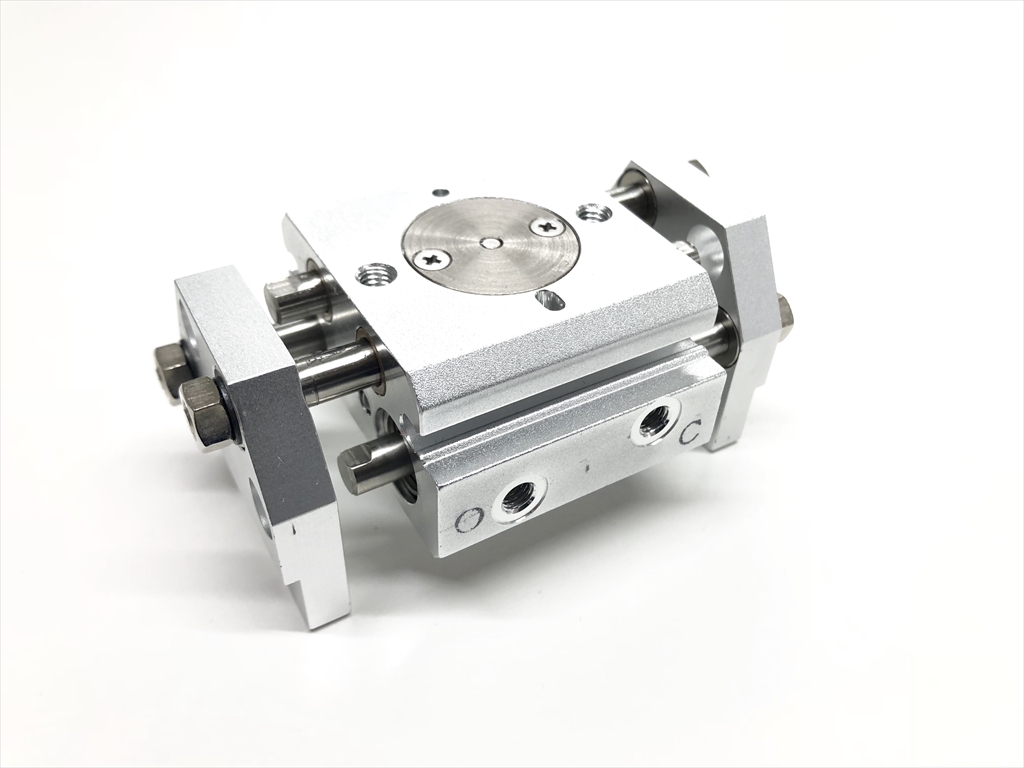

• 와이드형 평행 이동형 핸드／HP08

  특징	더블 피스톤 방식으로 높은 파지력

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	12，16，20，25mm
  파지력 (폐력)	27～135N	스트로크	24～50mm
  스위치	유	방진 커버	무



  카탈로그 PDF

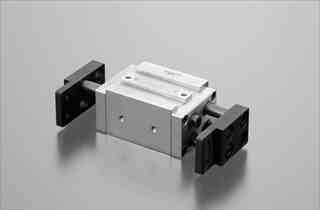

• 와이드형 평행 이동형 핸드／HP01

  특징	더블 피스톤 방식에 의한 높은 파지력. 롱 스트로크 타입.

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	16，25mm
  파지력 (폐력)	41～145N	스트로크	40mm
  스위치	유	방진 커버	무



  카탈로그 PDF

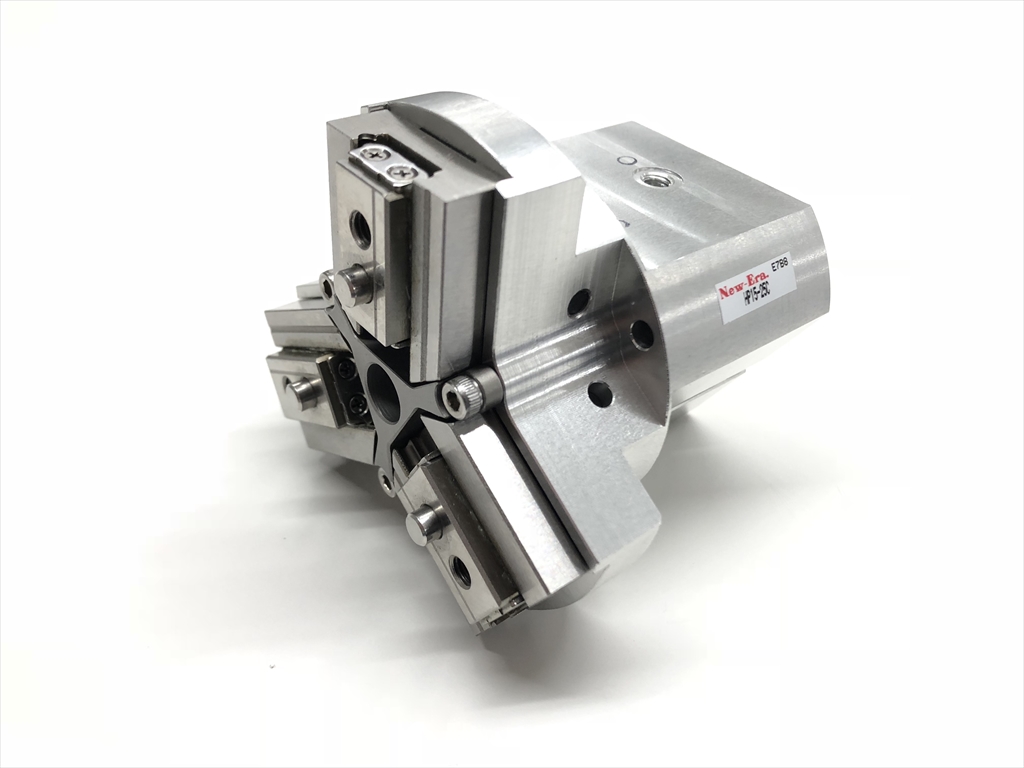

• 평행 이동형 3 핀거 핸드／HP15

  특징	반복 정밀도±0.01mm이하, 센터링 정도±0.05mm이하의 3핀거 리니어 핸드. 레버부에 리니어 베어링을 채용, 고 강성으로 긴 수명, 중공홀 취부.

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	16，20，25mm
  파지력 (폐력)	8～29N	스트로크	6～14mm
  스위치	유	방진 커버	무



  카탈로그 PDF

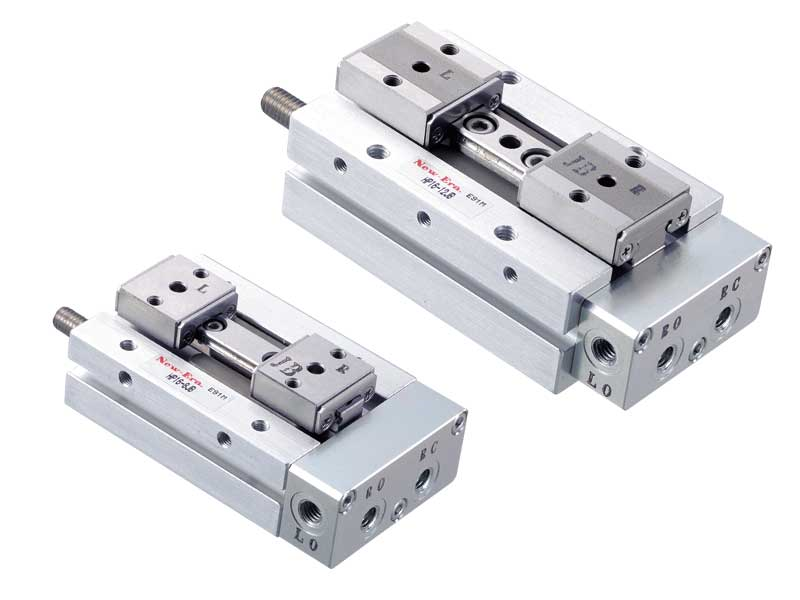

• HP16

  특징	2개의 레버의 동작을 개별적으로 제어 가능. 이형 워크의 단면 정렬에. 위치결정정도±0.004（※실측치）

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	8，12mm
  파지력 (폐력)	16.7〜44N	스트로크	16〜22mm
  스위치	유	방진 커버	무



  카탈로그 PDF

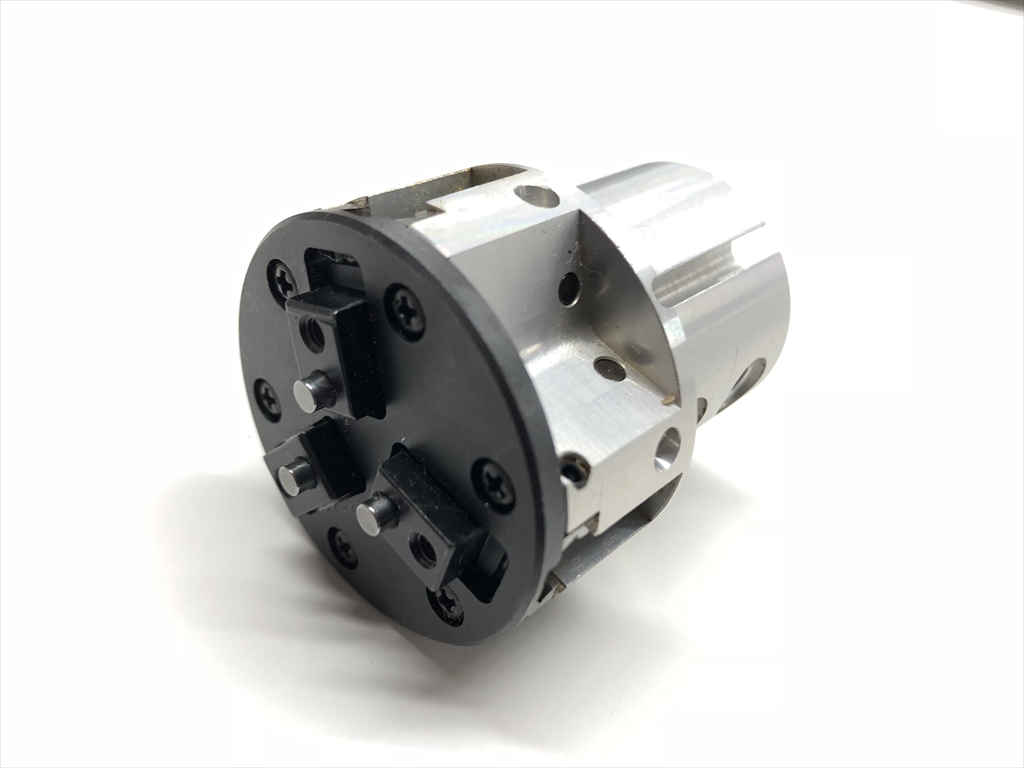

• 평행 이동형 3 핀거 핸드／HP05

  특징	크로스로라 베어링을 사용한 3핀거 평행 핸드 뛰어난 반복 견지 밀도:±0.01mm. 레버 형태는 쇼트 타입과 롱 타입이 있다

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	16，20mm
  파지력 (폐력)	20～27N	스트로크	8～12mm
  스위치	유	방진 커버	무



  카탈로그 PDF

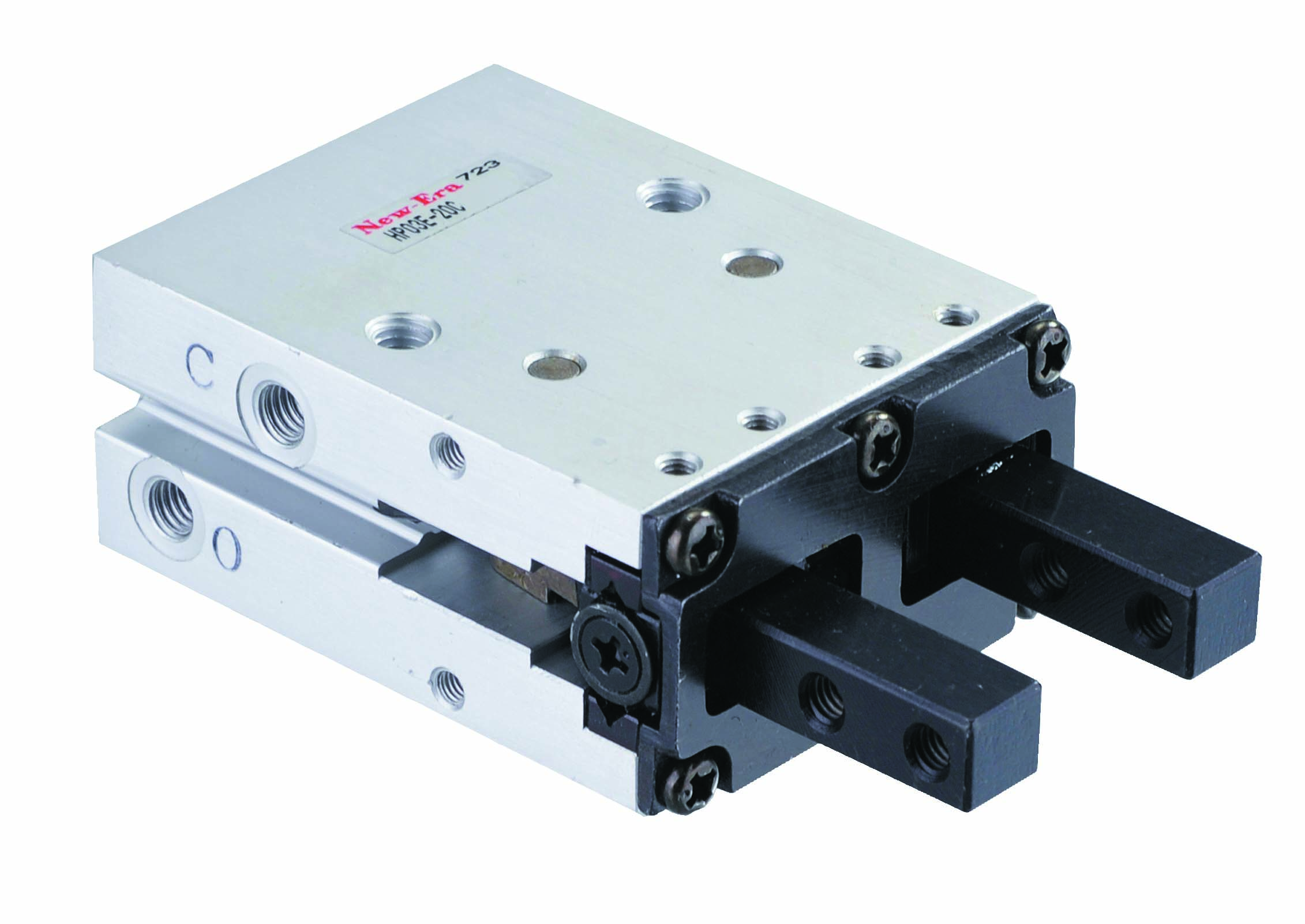

• 크로스로라 평행 이동형 핸드／HP03E

  특징	크로스로라 베어링을 사용하기 때문에 높은 강성. 뛰어난 반복 견지 밀도:±0.01mm이하 방진 커버 장착 가능

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동，상시 열림 단독	실린더 경[mm]	6，10，16，20，25mm
  파지력 (폐력)	4.1～67N	스트로크	4～14mm
  스위치	유	방진 커버	유



  카탈로그 PDF

• 슬라이드 평행 이동형 핸드／EHPE

  특징	접동부에 링 베어링을 사용하여 긴 수명. 실린더 압력을 닫는힘으로 하여 높은 파지력. 3면에 취부 나사를 채택하여 넓은 설치 선택의 폭.

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동，상시 열림 단독	실린더 경[mm]	10，16，20，25mm
  파지력 (폐력)	3～78N	스트로크	4～14mm
  스위치	유	방진 커버	무



  카탈로그 PDF

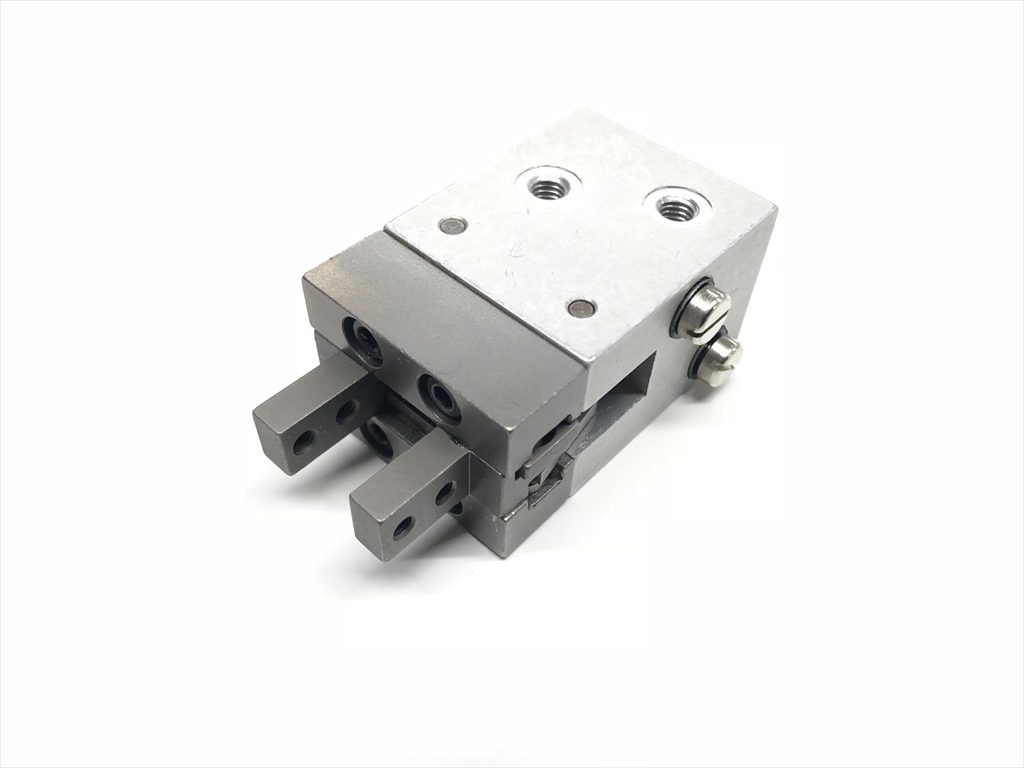

• 평행 이동형 핸드／KH

  특징	접동부에 링 베어링을 사용하여 긴 수명. 링크 기구로 인해 소형 및 경량.

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	16，20mm
  파지력 (폐력)	12～20N	스트로크	5～6mm
  스위치	무	방진 커버	무



  카탈로그 PDF

• 평행 이동형 핸드／CKH

  특징	접동부에 링 베어링을 사용하여 긴 수명. 링크 기구로 인해 소형 및 경량. KH시리즈의 스위치 장착 타입.

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	16，20mm
  파지력 (폐력)	12～20N	스트로크	5～6mm
  스위치	유	방진 커버	무



  카탈로그 PDF

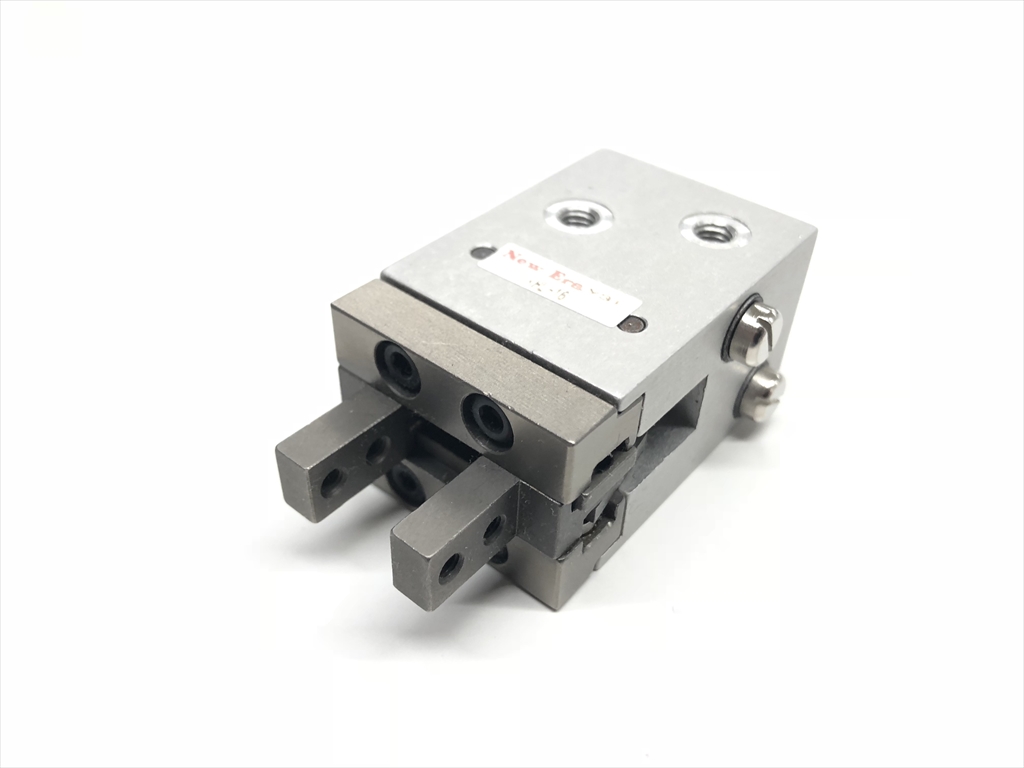

• 평행 이동형 핸드 (롱스트로크)／KHL

  특징	접동부에 링 베어링을 사용하여 긴 수명. 링크 기구로 인해 소형 및 경량. KH시리즈의 롱 스트로크 타입

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	16，20，32mm
  파지력 (폐력)	12～78N	스트로크	10～16mm
  스위치	무	방진 커버	무



  카탈로그 PDF

• 평행 이동형 핸드／CKHL

  특징	접동부에 링 베어링을 사용하여 긴 수명. 링크 기구로 인해 소형 및 경량. KHL타입의 스위치 장착 타입.

  개폐 방식	평행 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	16，20，32mm
  파지력 (폐력)	12～78N	스트로크	10～16mm
  스위치	유	방진 커버	무



  카탈로그 PDF

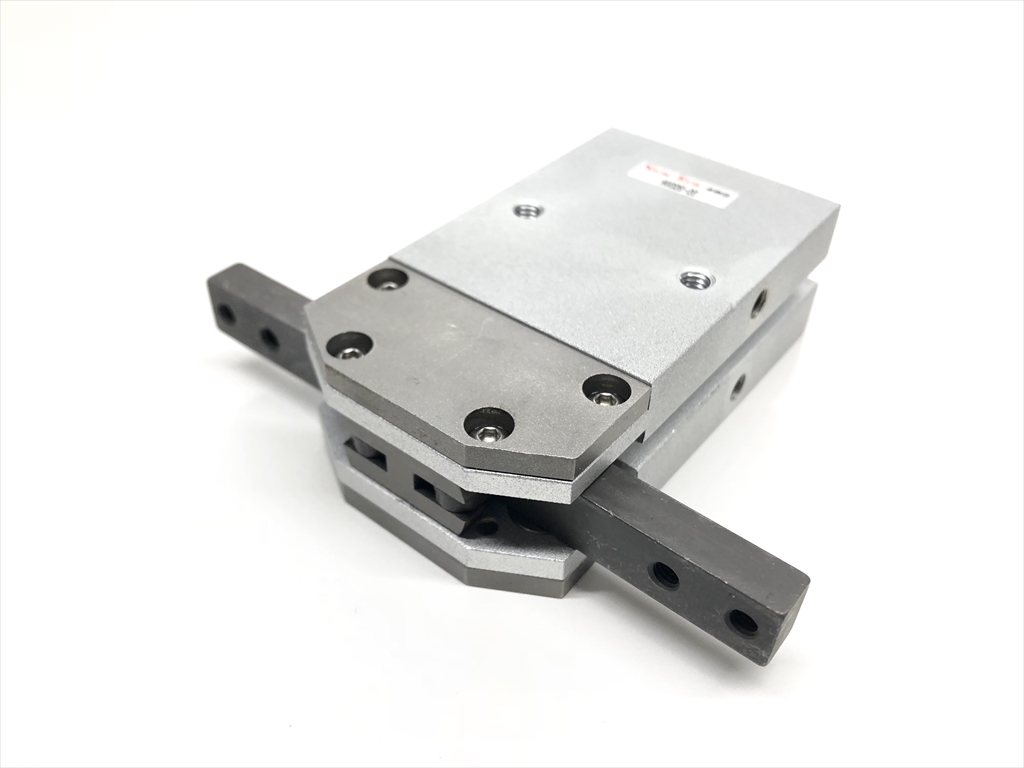

• 180도 개폐형 회전 이동형 핸드／HV02G

  특징	스러스트 베어링 채용으로 고 내구성, 고 강성, 고정 밀도를 실현. 링크 기구의 강한 파지력을 얻을 수 있습니다.

  개폐 방식	회전 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	12，16，20，25mm
  파지력 (폐력)	6.7～31N	스트로크	180mm
  스위치	유	방진 커버	무



  카탈로그 PDF

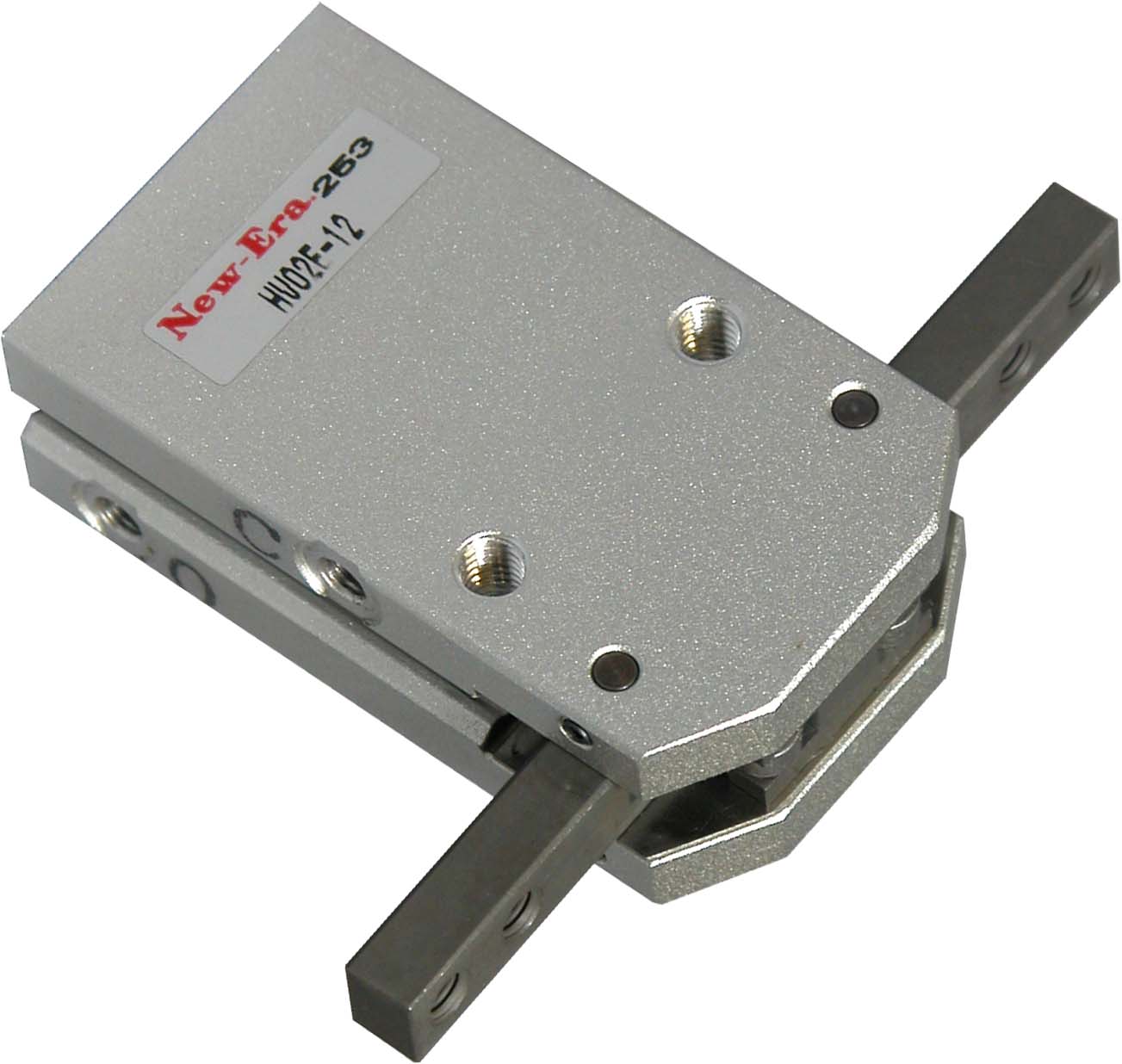

• 180도 개폐형 회전 이동형 핸드／HV02E

  특징	개폐 각도가 180도이므로 워크와 레버의 간섭이 없이 이동이 된다 링크 기구의 강한 파지력을 얻을 수 있습니다.

  개폐 방식	회전 이동형 에어 핸드
  작동방식	복동	실린더 경[mm]	12，16，20，25mm
  파지력 (폐력)	6.7～73N	스트로크	180mm
  스위치	유	방진 커버	무



  카탈로그 PDF

  사용 예동영상

• 회전 이동형 핸드／EHVE

  특징	레버부에 크롬 몰리브덴 강을 사용하고 있으며, 장기 수명화를 실현. 3면에 설치 나사를 만들어 3방향의 설치가 선택 된다

  개폐 방식	회전 이동형 에어 핸드
  작동방식	복동，상시 열림 단독	실린더 경[mm]	8，10，16，20，25mm
  파지력 (폐력)	1～48N	스트로크	30mm
  스위치	유	방진 커버	무



  카탈로그 PDF

• 회전 이동형 핸드／EHVJ

  특징	EHVE의 방진 커버가 달린 타입 방진 커버가 NBR, 불소, 실리콘 3종류에서 선택 가능

  개폐 방식	회전 이동형 에어 핸드
  작동방식	복동，상시 열림 단독	실린더 경[mm]	16，20mm
  파지력 (폐력)	10～24N	스트로크	30mm
  스위치	유	방진 커버	유



  카탈로그 PDF

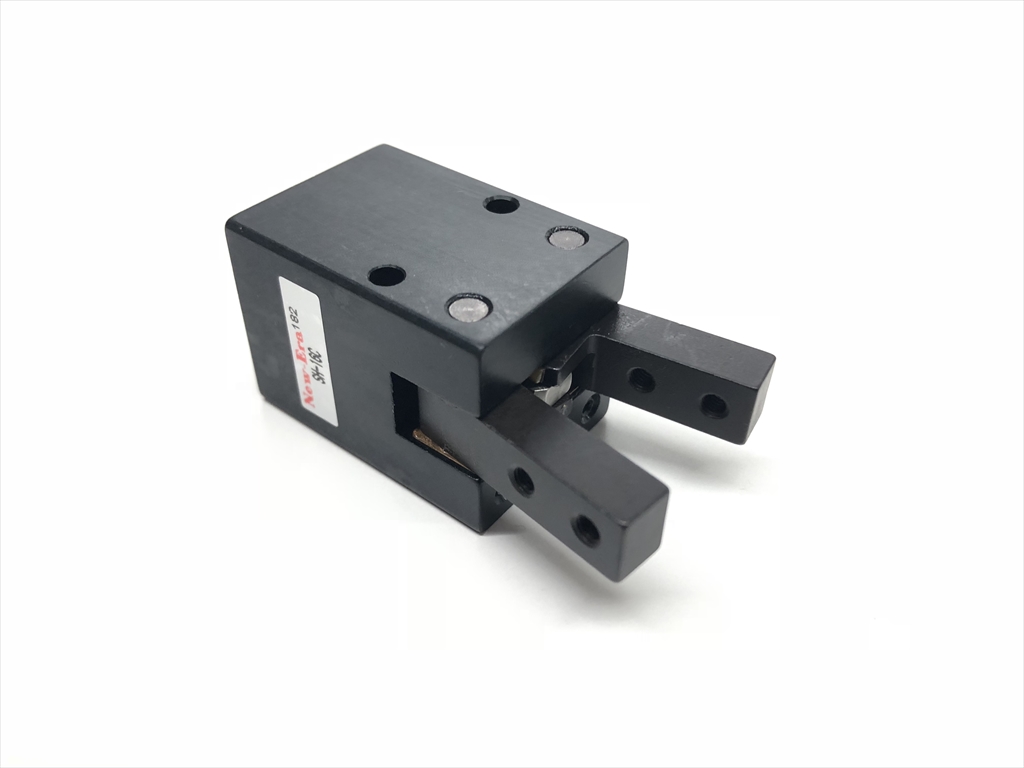

• 회전 이동형 핸드／SH

  특징	콤팩트 설계의 요동형 핸드

  개폐 방식	회전 이동형 에어 핸드
  작동방식	복동，상시 열림 단독	실린더 경[mm]	12，16mm
  파지력 (폐력)	2～8N	스트로크	14mm
  스위치	무	방진 커버	무



  카탈로그 PDF

• 회전 이동형 핸드／CSH

  특징	SH의 스위치 부착.(φ 16만)

  개폐 방식	회전 이동형 에어 핸드
  작동방식	복동，상시 열림 단독	실린더 경[mm]	16mm
  파지력 (폐력)	6～8N	스트로크	14mm
  스위치	유	방진 커버	무



  카탈로그 PDF

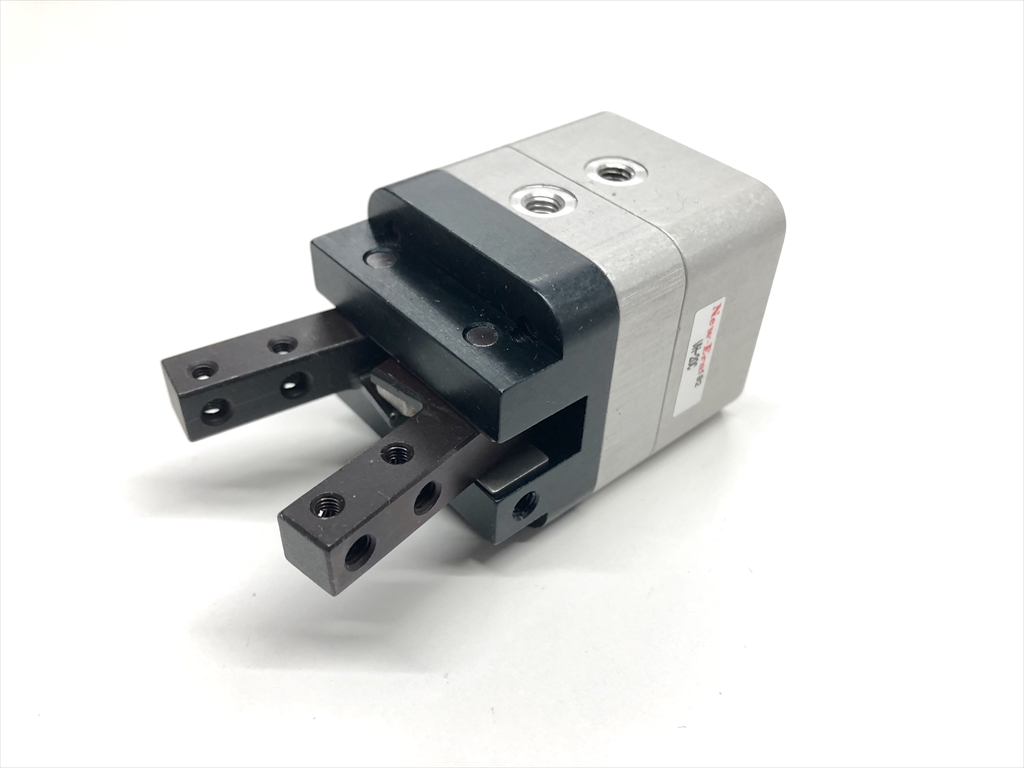

• 회전 이동형 핸드／VH

  특징	많은 핸드 내경의 종류(φ 20, φ 32, φ 40, φ 50) 주요 부품이 알루미늄 합금으로 구성되어 있어 경량

  개폐 방식	회전 이동형 에어 핸드
  작동방식	복동，상시 열림 단독，상시 닫힘 단독	실린더 경[mm]	20，32，40，50mm
  파지력 (폐력)	14～280N	스트로크	16～20mm
  스위치	무	방진 커버	무



  카탈로그 PDF

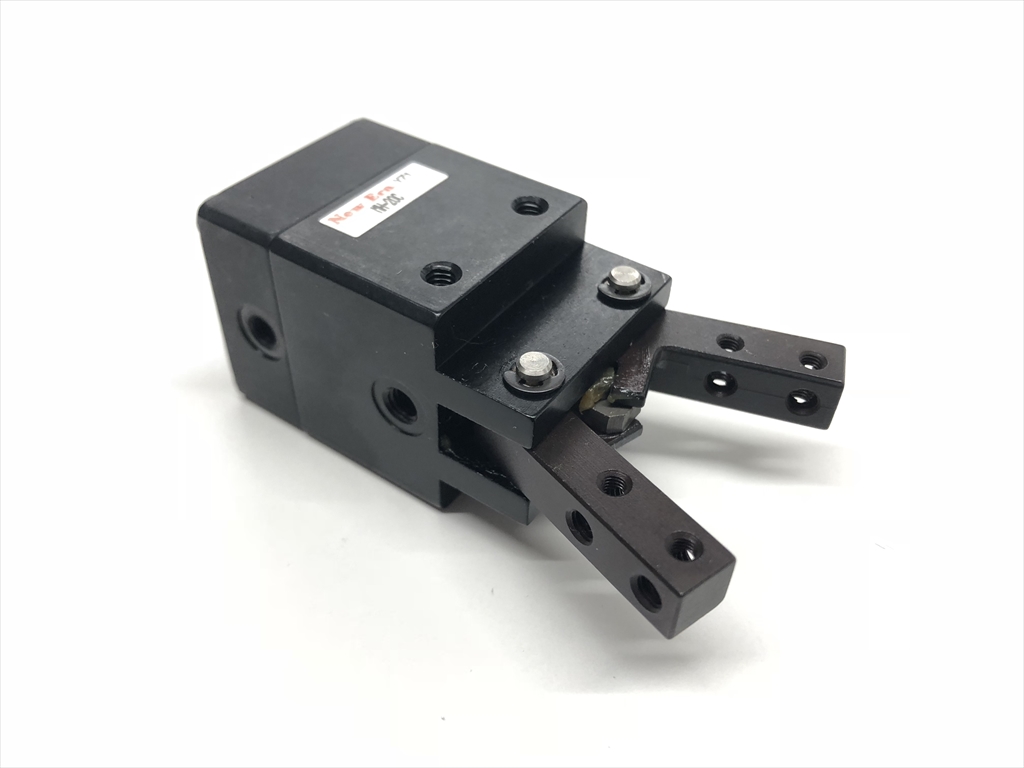

• 회전 이동형 핸드／MH

  특징	본체에 알루미늄 합금을 사용했고 소형 경량 핸드.

  개폐 방식	회전 이동형 에어 핸드
  작동방식	복동，상시 열림 단독，상시 닫힘 단독	실린더 경[mm]	20mm
  파지력 (폐력)	8～19N	스트로크	36mm
  스위치	무	방진 커버	무



  카탈로그 PDF

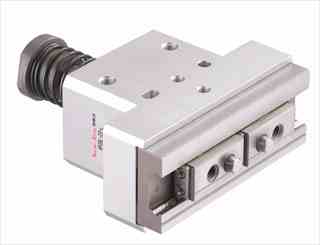

• 평행 이동형 메카 핸드／HP09R

  특징	HP09리뉴얼! (PDF:277K) 리니어 가이드를 채용하고 있는 것으로 고 강성(내 하중, 내 모멘트) 고 정밀(반복 정밀도±0.01mm이하.) 파지력을 약, 중, 강 으로 선택 가능

  개폐 방식	평행 이동형 메카 핸드
  작동방식	상시 닫힘 단독	실린더 경[mm]	8，10，16，20mm
  파지력 (폐력)	1.6～12N	스트로크	4～14mm
  스위치	무	방진 커버	무



  카탈로그 PDF

  사용 예동영상

• 평행 이동형 메카 핸드(롱 스트로크 타입)／HP09LR

  특징	표준형(HP09R)보다 약 2배의 개폐 스트로크. 길이 치수가 표준형과 거의 같고 스트로크가 약 2배.

  개폐 방식	평행 이동형 메카 핸드
  작동방식	상시 닫힘 단독	실린더 경[mm]	8，10，16，20mm
  파지력 (폐력)	1.6～12N	스트로크	8～22mm
  스위치	무	방진 커버	무



  카탈로그 PDF

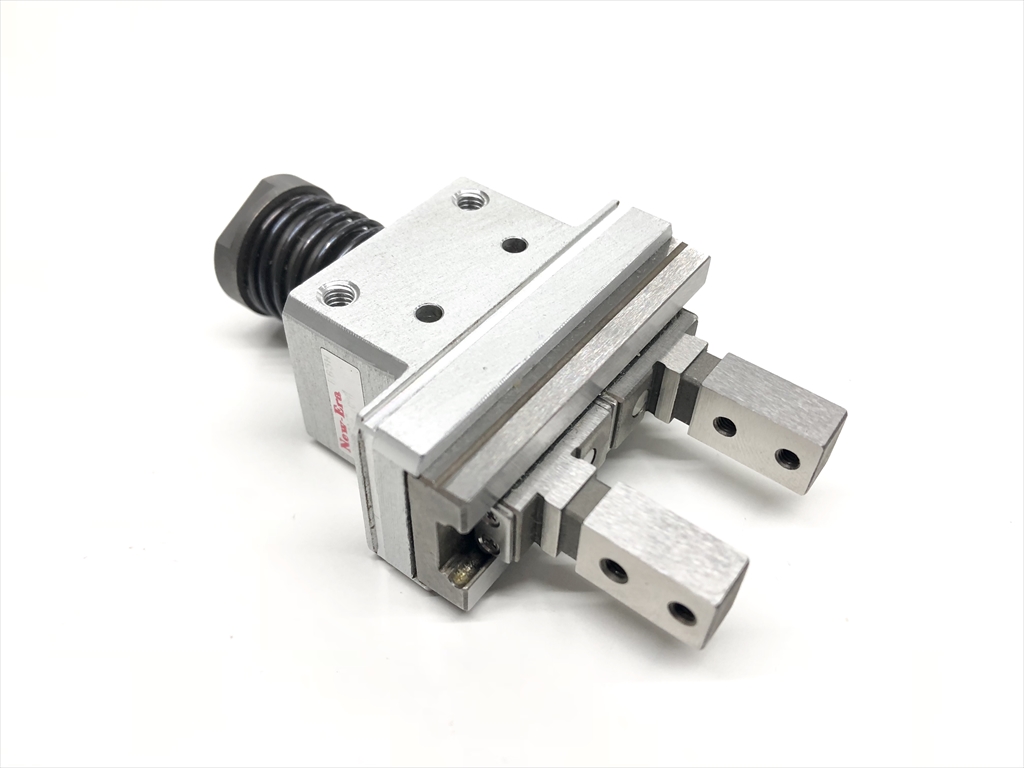

• 평행 이동형 메카 핸드(핀거 타입)／HP09FR

  특징	HP09리뉴얼! (PDF:277K) HP09R시리즈의 핑거(롱)타입 방진 커버의 설치가 가능.(NBR, 불소, 실리콘)

  개폐 방식	평행 이동형 메카 핸드
  작동방식	상시 닫힘 단독	실린더 경[mm]	8，10，16，20mm
  파지력 (폐력)	1.6～12N	스트로크	4～14mm
  스위치	무	방진 커버	유



  카탈로그 PDF

• 초소형 평행 이동형 리니어 메카 핸드／NEOM

  특징	초소형의 리니어 가이드를 채택한 메카 핸드. 반복 정밀도±0.01mm이하. 제품 질량 최대 11g이하.

  개폐 방식	평행 이동형 메카 핸드
  작동방식	상시 닫힘 단독	실린더 경[mm]	6mm
  파지력 (폐력)	1.7～3.5N	스트로크	2.4mm
  스위치	무	방진 커버	무



  카탈로그 PDF

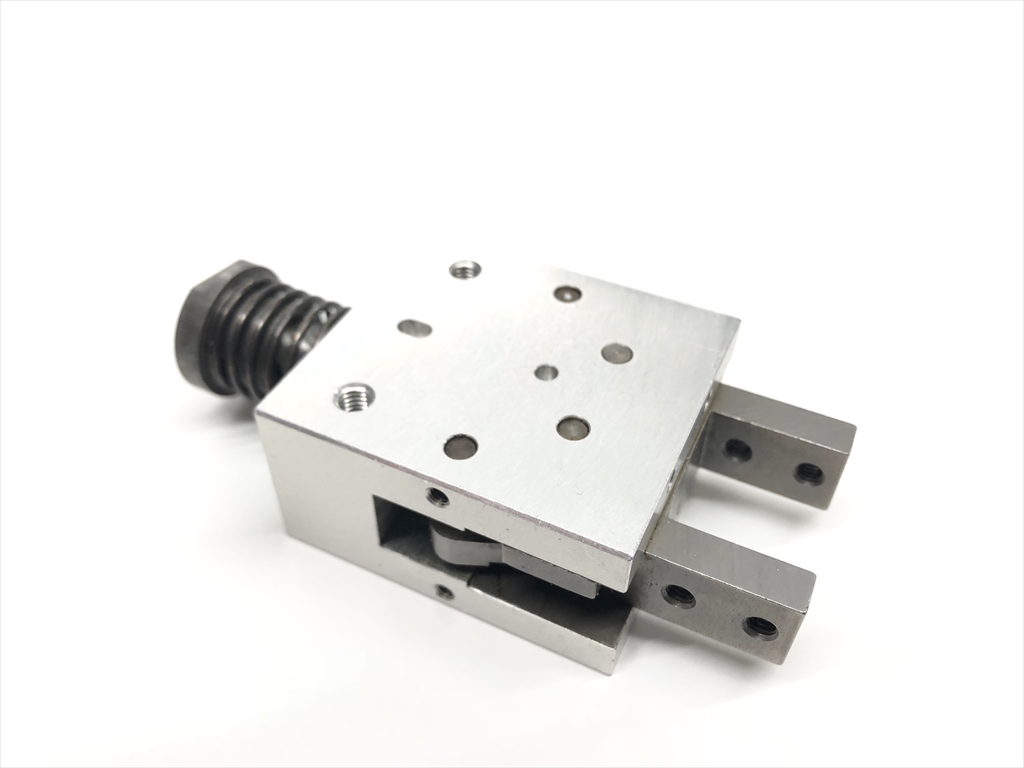

• 평행 이동형 메카 핸드／HP10

  특징	스프링력의 견지(L:약, M:중)에서 선택 가능 상시 개방(A)상시 닫힌(B)이 선택이 가능

  개폐 방식	평행 이동형 메카 핸드
  작동방식	상시 열림 단독，상시 닫힘 단독	실린더 경[mm]	10，16，20mm
  파지력 (폐력)	3～5.8N	스트로크	4～12mm
  스위치	무	방진 커버	무



  카탈로그 PDF

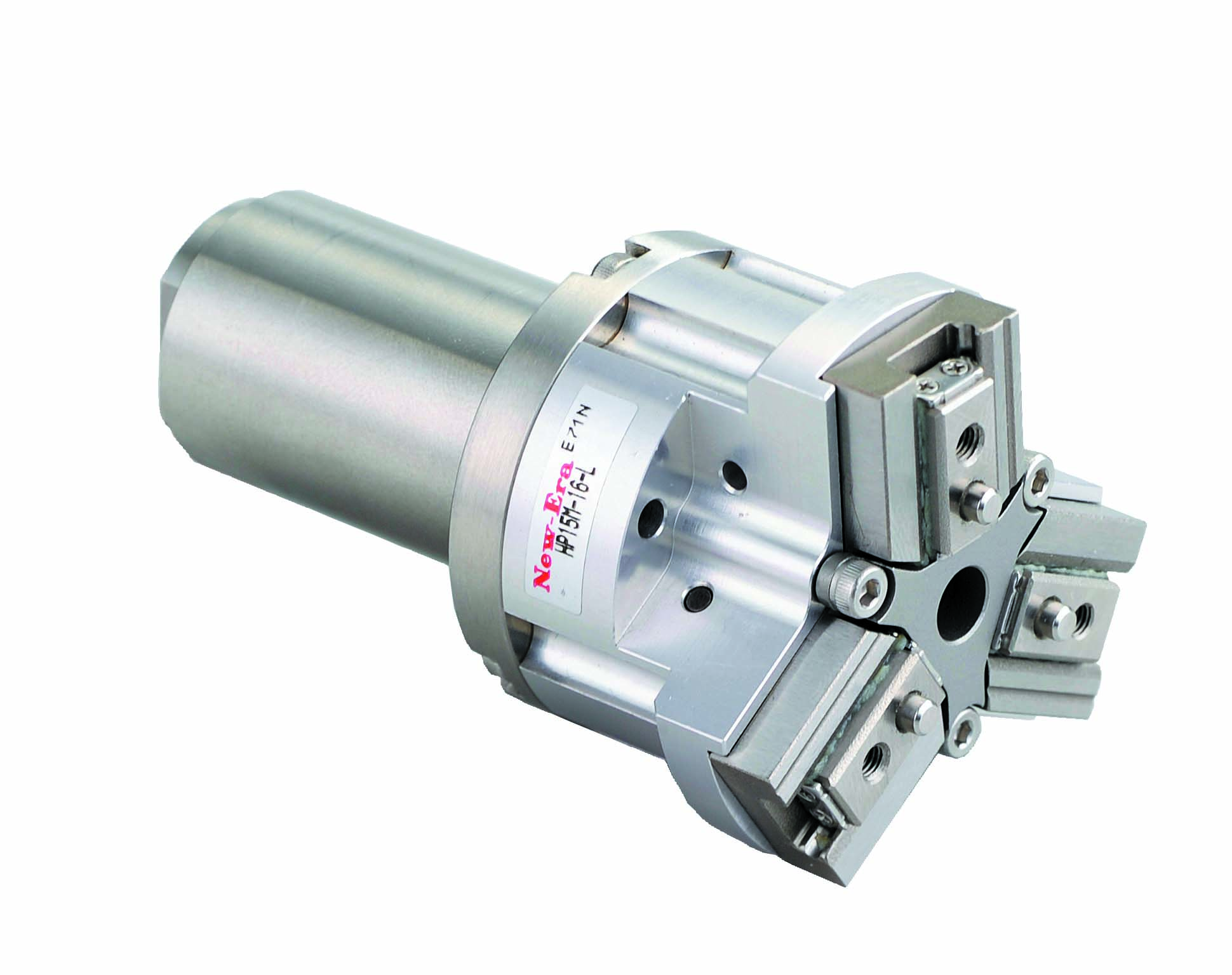

• 평행 이동형 3핀거 메카 핸드／HP15M

  특징	리니어 가이드 이용하여 고 강성·고 정밀(센터링 밀도:±0.05mm이하, 반복 정밀도:±0.01mm이하) 중공홀 채택

  개폐 방식	평행 이동형 메카 핸드
  작동방식	상시 닫힘 단독	실린더 경[mm]	16，20，25mm
  파지력 (폐력)	3～26N	스트로크	6～14mm
  스위치	무	방진 커버	무



  카탈로그 PDF
