표준형 실린더

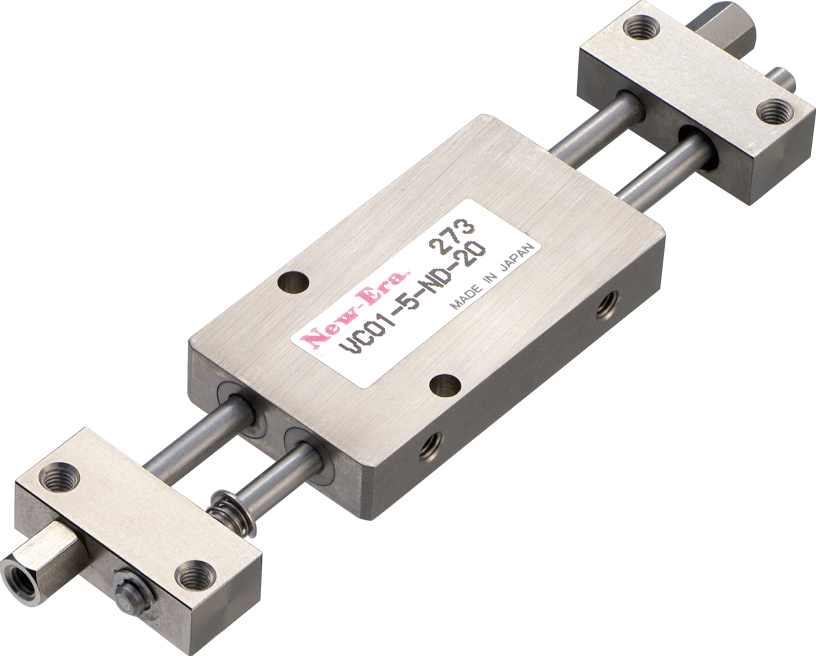

• 박형 흡착 실린더／VC01

  특징	흡인 포트에 의해 칩 등 소형 워크의 흡착이 가능 버퍼 기구에 의해 워크를 충격으로부터 보호 Non ION표준 대응

  작동방식	복동	실린더 경[mm]	5mm
  스트로크	10，20mm	압출력	6.3N
  사용온도범위[°]	0～60゜	스위치	무



  제공 CAD 데이터

  사용 예동영상

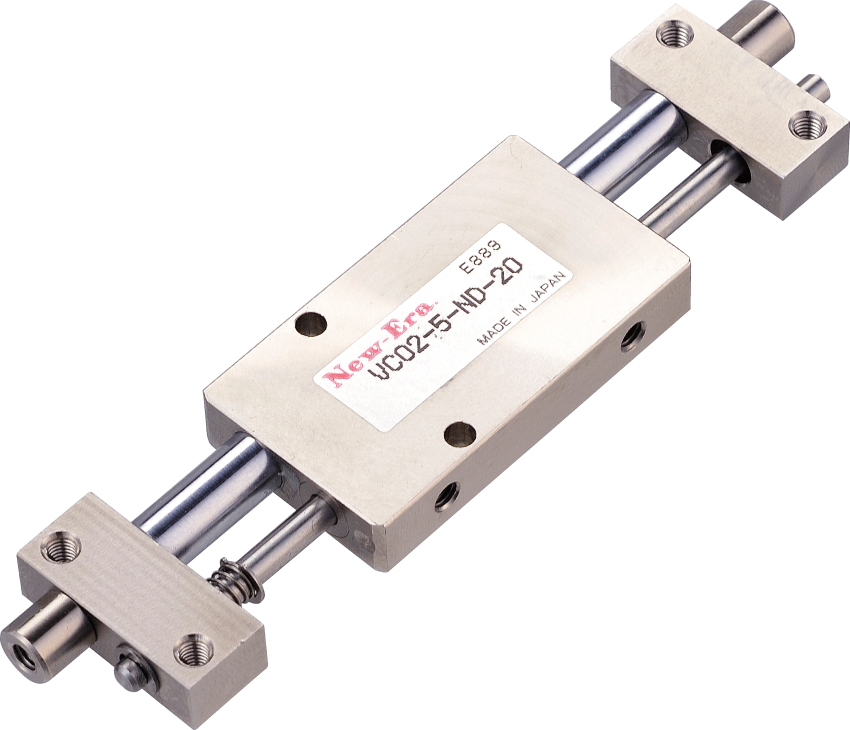

• 박형 흡착 실린더(불회전 정도 향상형)／VC02

  특징	흡인 포트 버퍼 기구 박형 실린더 부품의 클리어런스를 재검토하여 불회전 정도 향상. 부품의 클리어런스를 재검토하여 불회전 정도 향상.

  작동방식	복동	실린더 경[mm]	5mm
  스트로크	10，20mm	압출력	6.3N
  사용온도범위[°]	0～60゜	스위치	무



  제공 CAD 데이터

• 패널 실린더／PN

  특징	전장이 극단적으로 짧아서 최소 스페이스로 장착 가능 나사에서 지그·패널 등에 직접 설치 가능. 배관 포트 헤드 측 취부에 의해 배관을 깔끔하게

  작동방식	복동，압출 단동	실린더 경[mm]	6，10，16mm
  스트로크	5，10，15mm	압출력	10～100N
  사용온도범위[°]	5～60゜	스위치	무



  제공 CAD 데이터

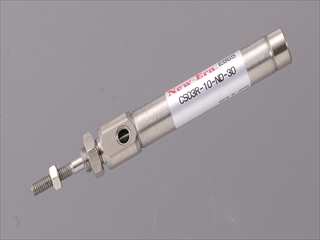

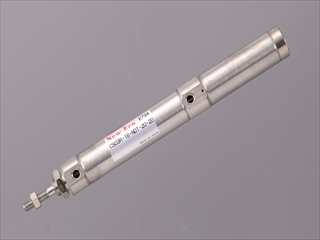

• 마이크로 에어 실린더／CS03R,CA03R

  특징	장수명·경량·고속 구동 가능 충실의 베리에이션 (CS : Magnet built-in type for contactless switch.)

  작동방식	복동，압출 단동，인입 단동	실린더 경[mm]	6，10，16mm
  스트로크	1～200mm	압출력	7.2～100N
  사용온도범위[°]	0～70゜	스위치	유



  제공 CAD 데이터

• 회전 레스 실린더／CS03R,CA03R

  특징	회전 멈춤 기능 내장 1축에서 콤팩트한 설계가 가능 (CS : Magnet built-in type for contactless switch.)

  작동방식	복동，압출 단동，인입 단동	실린더 경[mm]	10，16mm
  스트로크	1～150mm	압출력	25.4～100N
  사용온도범위[°]	0～70゜	스위치	유



  제공 CAD 데이터

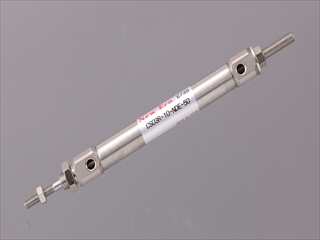

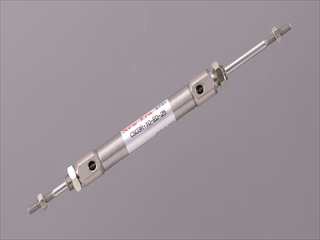

• 양쪽 로드 실린더／CS03R,CA03R

  특징	양쪽에 로드를 탑재 (CS : Magnet built-in type for contactless switch.)

  작동방식	복동	실린더 경[mm]	10，16mm
  스트로크	1～100mm	압출력	32.9～90.7N
  사용온도범위[°]	0～70゜	스위치	유



  제공 CAD 데이터

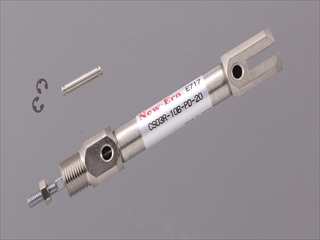

• 압출 조정 기구 대응 실린더／CS03R,CA03R

  특징	실린더 스트로크 조정 가능 너트에서 로드가 측의 정지 위치 조정이 가능 (CS : Magnet built-in type for contactless switch.)

  작동방식	복동	실린더 경[mm]	10，16mm
  스트로크	1～200mm	압출력	39.2～100N
  사용온도범위[°]	0～70゜	스위치	유



  제공 CAD 데이터

• 인입 조정 기구 대응 실린더／CS03R,CA03R

  특징	실린더 스트로크 조정 가능 조절 나사에서 로드측의 정지 위치 조정이 가능 (CS : Magnet built-in type for contactless switch.)

  작동방식	복동	실린더 경[mm]	10，16mm
  스트로크	1～100mm	압출력	32.9～90.7N
  사용온도범위[°]	0～70゜	스위치	유



  제공 CAD 데이터

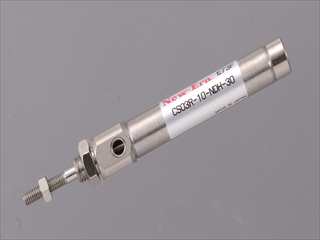

• 내열 실린더／CA03R

  특징	표준 사양의 0-70℃을 넘는 온도 조건 하에서 사용하기 때문에 내열용 고무를 사용한 실린더 (It is not corresponded with contactless switch.)

  작동방식	복동	실린더 경[mm]	6，10，16mm
  스트로크	1～200mm	압출력	14.1～100N
  사용온도범위[°]	0～150゜	스위치	무



  제공 CAD 데이터

• 저 유압 실린더／CS03R,CA03R

  특징	유압으로 안정된 속도 제어가 가능 (CS : Magnet built-in type for contactless switch.)

  작동방식	복동	실린더 경[mm]	6，10，16mm
  스트로크	1～200mm	압출력	14.1～100N
  사용온도범위[°]	0～60゜	스위치	유



  제공 CAD 데이터

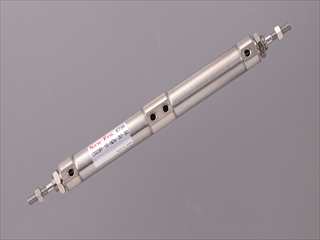

• 듀얼 스트로크 실린더／CS03R,CA03R

  특징	등을 맞대고 2개의 실린더를 일원화하고 실린더 스트로크를 왕복으로 2단계로 제어 가능 (CS : Magnet built-in type for contactless switch.)

  작동방식	복동	실린더 경[mm]	10，16mm
  스트로크	2～120mm	압출력	39.2～100N
  사용온도범위[°]	0～70゜	스위치	유



  제공 CAD 데이터

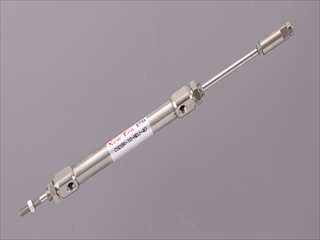

• 다위치 실린더／CS03R,CA03R

  특징	2개의 실린더를 직렬로 잇는 일체화 실린더 스트로크를 왕복 2단계로 제어 (CS : Magnet built-in type for contactless switch.)

  작동방식	복동	실린더 경[mm]	10，16mm
  스트로크	1～150mm	압출력	39.2～100N
  사용온도범위[°]	0～70゜	스위치	유



  제공 CAD 데이터

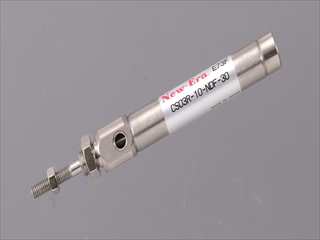

• 클린 대응 실린더／CS03R,CA03R

  특징	흡인 포트를 마련, 클린 룸 대응 그리스를 이용하여 발진을 억제한 실린더 (CS : Magnet built-in type for contactless switch.)

  작동방식	복동，압출 단동	실린더 경[mm]	6，10，16mm
  스트로크	1～200mm	압출력	10.7～100N
  사용온도범위[°]	0～60゜	스위치	유



  제공 CAD 데이터

• 에어 쿠션 내장 실린더／CS03R,CA03R

  특징	가변식 에어 쿠션을 장비한 고속·고 허용 운동 에너지 타입의 실린더 (CS : Magnet built-in type for contactless switch.)

  작동방식	복동	실린더 경[mm]	10，16mm
  스트로크	25～300mm	압출력	39.2～100N
  사용온도범위[°]	0～70゜	스위치	유



  제공 CAD 데이터

• 리니어 베어링 내장 실린더／CS03R,CA03R

  특징	리니어 베어링을 내장한 고 정밀·고 강성 실린더 (CS : Magnet built-in type for contactless switch.)

  작동방식	복동	실린더 경[mm]	10，16mm
  스트로크	1～500mm	압출력	39.2～100N
  사용온도범위[°]	0～70゜	스위치	유



  제공 CAD 데이터

• 속도 조절 기구 내장 실린더／CS03R,CA03R

  특징	스피드 컨트롤러를 내장한 콤팩트한 실린더 (CS : Magnet built-in type for contactless switch.)

  작동방식	복동	실린더 경[mm]	10，16mm
  스트로크	1～200mm	압출력	39.2～100N
  사용온도범위[°]	0～70゜	스위치	유



  제공 CAD 데이터

• 저속 실린더／CS03R,CA03R

  특징	저속 작동에 특화된 실린더 저속으로 안정된 작동이 가능(1mm/s에서) (CS : Magnet built-in type for contactless switch.)

  작동방식	복동	실린더 경[mm]	6，10，16mm
  스트로크	1～150mm	압출력	14.1～100N
  사용온도범위[°]	0～70゜	스위치	유



  제공 CAD 데이터

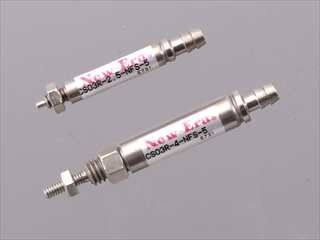

• 초소형 실린더／CA03R

  특징	컴팩트함을 극한까지 추구한 초소형 타입의 실린더 (It is not corresponded with contactless switch.)

  작동방식	압출 단동	실린더 경[mm]	2.5，4mm
  스트로크	5, 10mm / 15, 20 mm	압출력	2.5～6.3N
  사용온도범위[°]	0～70゜	스위치	무



  제공 CAD 데이터
