스위치
-

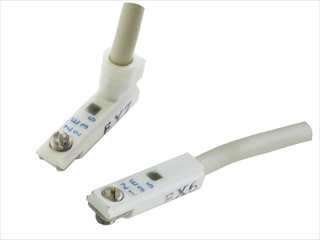

형식 | ZE135,ZE155,ZE235,ZE255 |
종류 | 무접점 |
검출물 | 자기 |
배선 방식 | ZE*35:2선식 │ ZE*55:3선식(NPN) |
사용 전압 | 2선식:DC10~28│ 3선식:DC4.5~28 |
표시등 | ON시 빨간 색 LED |
사용온도범위[°] | 0~60゜ |
리드 길이 | 1m,3m |
질량[g] | 1m:15g,3m:35g |
지원 제품 | EHPE / HP03E / HP04R / HP04FR / HP04L / HP04VR / HP05 / HP06 / HP07 / HP07T / HP08 / HP14 / HP15 / HP04NR / HP04NFR / HP04NL / HP04DR / HP04DFR / HP04DL / EHGS / EHVE / EHVJ / HV02E / HV02G / NEOK-12~20 / NEOKF-12~20 / RH01(핸드부) |
제공 CAD 데이터 | |
-
형식 | ZC201,ZC205 |
종류 | 유접점 |
검출물 | 자기 |
배선 방식 | 2선식 |
사용 전압 | ZC201:DC5~28│ZC205:DC10~28 |
표시등 | ZC201: 없음 │ ZC205:ON시 빨간 색 LED |
사용온도범위[°] | 0~60゜ |
리드 길이 | 1m,3m |
질량[g] | 1m:20g,3m:50g |
지원 제품 | CS03R |
제공 CAD 데이터 | |
-
형식 | ZC230,ZC253 |
종류 | 무접점 |
검출물 | 자기 |
배선 방식 | ZC230:2선식 │ ZC253:3선식(NPN) |
사용 전압 | ZC230:DC10~28│ZC253:DC4.5~28 |
표시등 | ON시 빨간 색 LED |
사용온도범위[°] | 0~60゜ |
리드 길이 | 1m,3m |
질량[g] | 1m:20g,3m:50g |
지원 제품 | HP01 / RSR / RS01(B타입) / RS01(D타입) / RT02(B타입) / RT02(D타입) / RT01(B타입) / RT01(D타입) / CS03R / RH01(로타부) |
제공 CAD 데이터 | |
-
형식 | RB1,RB2,RC1,RC2 |
종류 | 유접점 |
검출물 | 자기 |
배선 방식 | 2선식 |
사용 전압 | DC12~24 |
표시등 | R*1:ON시 빨간 색 LED│ R*2: 없음 |
사용온도범위[°] | 5~60゜ |
리드 길이 | 1m,3m |
질량[g] | 1m:15g,3m:35g |
지원 제품 | AFC(핸드부) / PPTS-6Y~20 / PPTFS / PPTNS / PPTNFS / PPUS / PRZS / PSLS / PSUS / PRM2S / PRDS / FXTWS / GXAS / CTRS / CTRVS / CZLS / CTWS / CTXS / PSTS / DNPTS |
제공 CAD 데이터 | |
-
형식 | RB4,RB5,RC4,RC5 |
종류 | 무접점 |
검출물 | 자기 |
배선 방식 | R*4:2선식 │ R*5:3선식(NPN) |
사용 전압 | R*4:DC12~24│R*5:DC5~24 |
표시등 | ON시 빨간 색 LED |
사용온도범위[°] | 5~60゜ |
리드 길이 | 1m,3m |
질량[g] | 1m:15g,3m:35g |
지원 제품 | AFC(핸드부) / PPTS-6Y~20 / PPTFS / PPTNS / PPTNFS / PPUS / PRZS / PSLS / PSUS / PRM2S / PRDS / FXTWS / GXAS / CTRS / CTRVS / CZLS / CTWS / CTXS / PSTS / DNPTS |
제공 CAD 데이터 | |
-
형식 | RB6,RB7,RC6,RC7 |
종류 | 무접점 |
검출물 | 자기 |
배선 방식 | R*6:2선식 │ R*7:3선식(NPN) |
사용 전압 | DC12~28 |
표시등 | ON시 빨간 색 LED |
사용온도범위[°] | -10~70゜ |
리드 길이 | 1m,3m |
질량[g] | 1m:12g,3m:31g |
지원 제품 | PPTS-4 / NEOK-8 / NEOKF-8 |
제공 CAD 데이터 | |
-
형식 | RCA,RCB |
종류 | 유접점 |
검출물 | 자기 |
배선 방식 | 2선식 |
사용 전압 | RCA:AC/DC12~125│RCB:AC/DC5~125 |
표시등 | RCA:ON시 빨간 색 LED│ RCB: 없음 |
사용온도범위[°] | -10~60゜ |
리드 길이 | 1.5m,5m |
질량[g] | 1.5m:24g,5m:69g |
지원 제품 | HP01 / RSR / RS01(B타입) / RT02(B타입) / RT01(B타입) / REM / RM / RH01(로타부) |
제공 CAD 데이터 | |
-
형식 | RCM |
종류 | 무접점 |
검출물 | 자기 |
배선 방식 | 2선식 |
사용 전압 | DC4.5~28 |
표시등 | ON시 빨간 색 LED |
사용온도범위[°] | -10~60゜ |
리드 길이 | 1.5m,5m |
질량[g] | 1.5m:24g,5m:69g |
지원 제품 | HP01 / RSR / RS01(B타입) / RT02(B타입) / RT01(B타입) / REM / RM / RH01(로타부) |
제공 CAD 데이터 | |
-
형식 | RP1,RP5 |
종류 | 유접점 |
검출물 | 자기 |
배선 방식 | 2선식 |
사용 전압 | AC100/DC24 |
표시등 | RP1:ON시 빨간 색 LED│ RP5: 없음 |
사용온도범위[°] | 5~60゜ |
리드 길이 | 1.5m,5m |
질량[g] | 1.5m:24g,5m:69g |
지원 제품 | JKXS / JKXBS / JKRS |
제공 CAD 데이터 | |
-
형식 | RP4 |
종류 | 무접점 |
검출물 | 자기 |
배선 방식 | 2선식 |
사용 전압 | DC10~30 |
표시등 | ON시 빨간 색 LED |
사용온도범위[°] | 5~60゜ |
리드 길이 | 1.5m,5m |
질량[g] | 1.5m:24g,5m:69g |
지원 제품 | JKXS / JKXBS / JKRS |
제공 CAD 데이터 | |
-
형식 | RA1 |
종류 | 유접점 |
검출물 | 자기 |
배선 방식 | 2선식 |
사용 전압 | DC24 |
표시등 | ON시 빨간 색 LED |
사용온도범위[°] | 5~60゜ |
리드 길이 | 1m,5m |
질량[g] | 1m:10g,5m:30g |
지원 제품 | FMTS / JMBS |
제공 CAD 데이터 | |
-
형식 | RX1 |
종류 | 무접점 |
검출물 | 철편 |
배선 방식 | 3선식(NPN) |
사용 전압 | DC12~24 |
표시등 | ON시 빨간 색 LED |
사용온도범위[°] | 5~60゜ |
리드 길이 | 3m |
질량[g] | 30g |
지원 제품 | AFC(착탈부) |
제공 CAD 데이터 | |
-

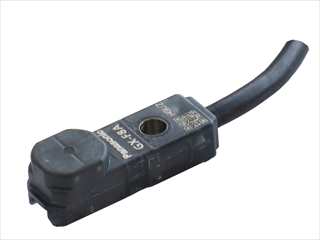

형식 | GX-F8A |
종류 | 무접점 |
검출물 | 철편 |
배선 방식 | 3선식(NPN) |
사용 전압 | DC12~24 |
표시등 | ON시 Orange LED |
사용온도범위[°] | -25~70゜ |
리드 길이 | 1m |
질량[g] | 15g |
지원 제품 | CKH / CKHL / CSH |
제공 CAD 데이터 | |
