로터리 액튜에이터
-
특징 |
- 회전 조인트부로 절약 배관
- 에어 쿠션 표준 장비로 높은 허용 에너지를 얻을 수 있다
- 배선 등에 이용 가능한 관통 홀
|
진동 방식 | 랙&피니언 |
타입 | 테이블 |
정지 위치 | 2점 |
실린더 경[mm] | 18,22 |
톨크 | 3.46~4.65N |
선택 가능 요동 각도 | 90,180゜ |
허용 에너지 | 0.28~0.42J |
허용 스러스트 하중 | 260~600N |
허용 래디얼 하중 | 185~430N |
각도 조절 | 유 |
스위치 | 유 |
쿠션 | 에어 쿠션 |
중공홀 | 유 |
| |
-
특징 |
- 회전 조인트부로 절약 배관
- 3점 또는 4점에서 정지가 가능
- 배선 등에 이용 가능한 관통 홀
|
진동 방식 | 랙&피니언 |
타입 | 테이블 |
정지 위치 | 3점, 4점 |
실린더 경[mm] | 18,22 |
톨크 | 1.12~1.7N |
선택 가능 요동 각도 | 14~180゜ |
허용 에너지 | 0.07~0.11J |
허용 스러스트 하중 | 260~600N |
허용 래디얼 하중 | 185~430N |
각도 조절 | 유 |
스위치 | 유 |
쿠션 | 무 |
중공홀 | 유 |
| |
-

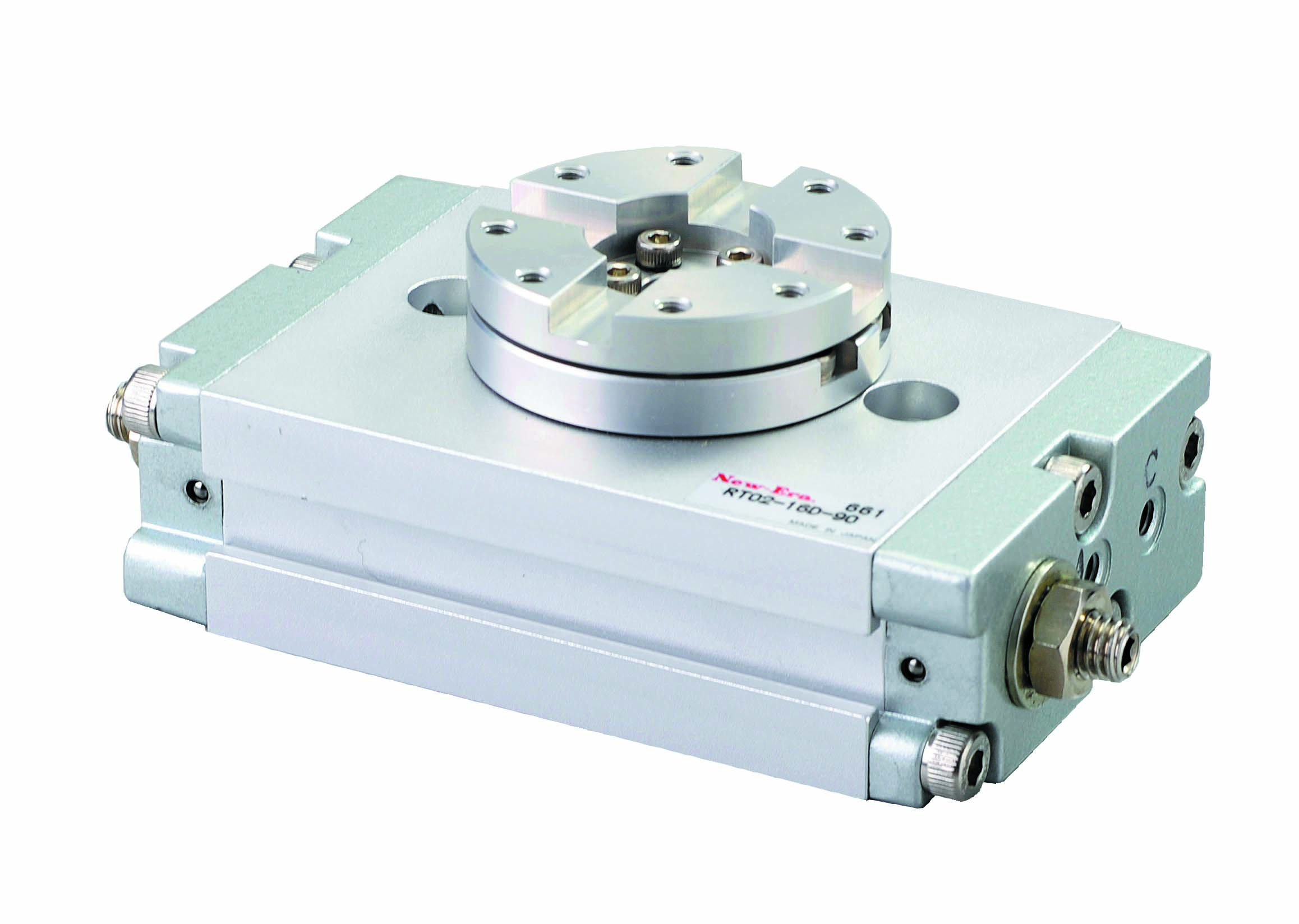

특징 |
- 고정도 테이블 취부
- 에어 쿠션 표준 장비로 높은 허용 에너지를 얻을 수 있다
- 배선 등에 이용 가능한 관통 홀
|
진동 방식 | 랙&피니언 |
타입 | 테이블 |
정지 위치 | 2점 |
실린더 경[mm] | 10,14,16,18,22 |
톨크 | 0.36~6.03N |
선택 가능 요동 각도 | 90,180゜ |
허용 에너지 | 0.02~0.42J |
허용 스러스트 하중 | 50~500N |
허용 래디얼 하중 | 50~355N |
각도 조절 | 유 |
스위치 | 유 |
쿠션 | 에어 쿠션 |
중공홀 | 유 |
| |
-

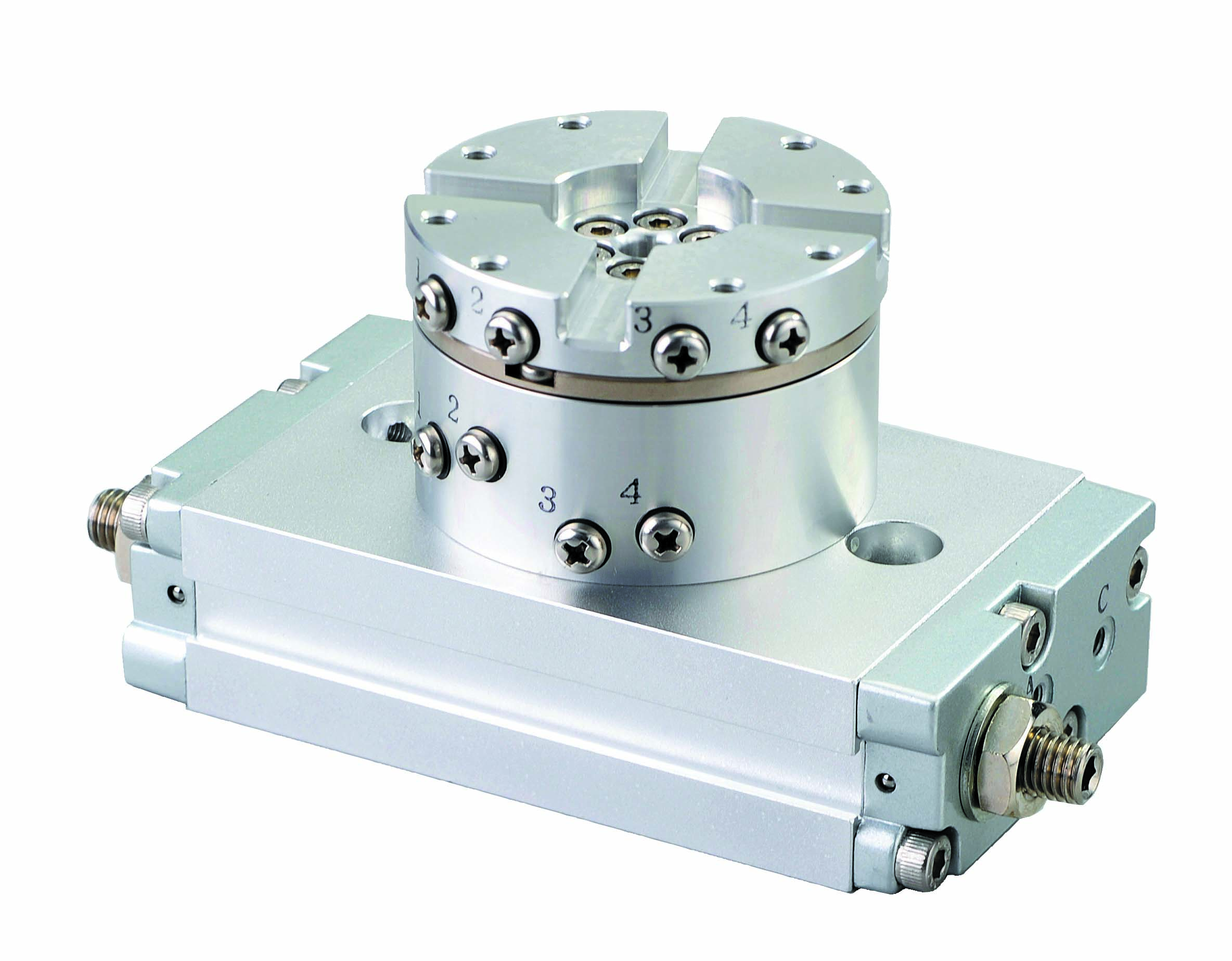

특징 |
- 3점 또는 4점에서 정지가 가능
- 고정도 테이블 취부
- 배선 등에 이용 가능한 관통 홀
|
진동 방식 | 랙&피니언 |
타입 | 테이블 |
정지 위치 | 3점, 4점 |
실린더 경[mm] | 10,14,16,18,22 |
톨크 | 0.12~1.84N |
선택 가능 요동 각도 | 14~180゜ |
허용 에너지 | 0.002~0.11J |
허용 스러스트 하중 | 50~500N |
허용 래디얼 하중 | 50~355N |
각도 조절 | 유 |
스위치 | 유 |
쿠션 | 무 |
중공홀 | 유 |
| |
-

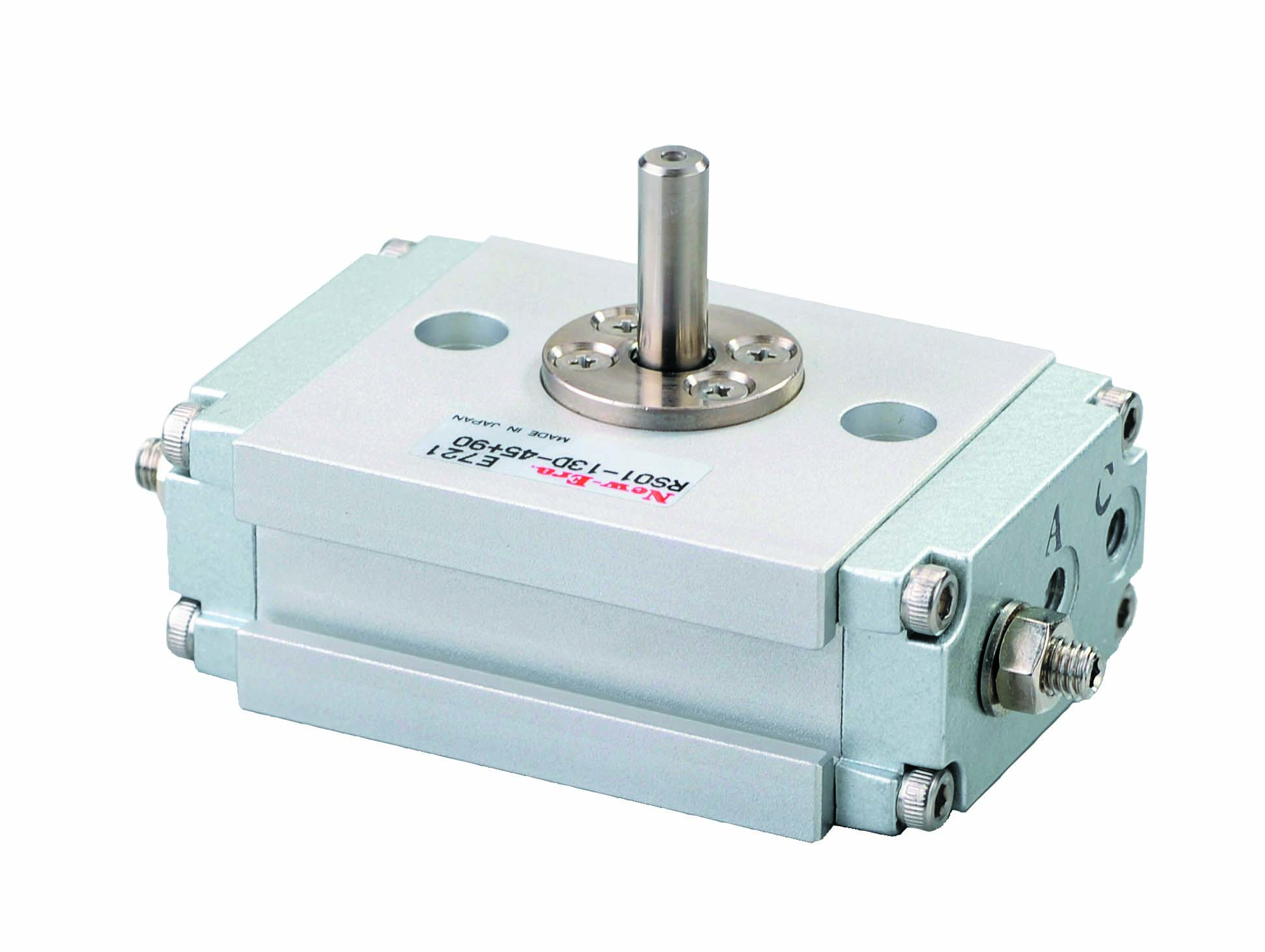

특징 |
- 컴팩트한 본체로 하이 톨크
- 에어 쿠션 표준 장비로 높은 허용 에너지를 얻을 수 있다
- 레이디얼, 스러스트back-rush 극소
|
진동 방식 | 랙&피니언 |
타입 | 샤프트 |
정지 위치 | 2점 |
실린더 경[mm] | 10,13,14,16,18,22 |
톨크 | 0.36~6.03N |
선택 가능 요동 각도 | 90,180゜ |
허용 에너지 | 0.02~0.42J |
허용 스러스트 하중 | 1.18~29.4N |
허용 래디얼 하중 | 2.35~58.8N |
각도 조절 | 유 |
스위치 | 유 |
쿠션 | 에어 쿠션 |
중공홀 | 무 |
| |
-
특징 |
- 3점 또는 4점에서 정지가 가능
- 레이디얼, 스러스트back-rush 극소
|
진동 방식 | 랙&피니언 |
타입 | 샤프트 |
정지 위치 | 3점, 4점 |
실린더 경[mm] | 10,13,14,16,18,22 |
톨크 | 0.12~1.84N |
선택 가능 요동 각도 | 14~180゜ |
허용 에너지 | 0.002~0.11J |
허용 스러스트 하중 | 1.18~29.4N |
허용 래디얼 하중 | 2.35~58.8N |
각도 조절 | 유 |
스위치 | 유 |
쿠션 | 무 |
중공홀 | 무 |
| |
-
특징 |
- 큰 폭의 알루미늄 합금을 사용한 경량 액츄에이터 입니다.
- 각도 스토퍼를 외부에 설치했기 때문에 백래시가 제로 입니다.
|
진동 방식 | 랙&피니언 |
타입 | 샤프트 |
정지 위치 | 2점 |
실린더 경[mm] | 9,12,20 |
톨크 | 0.11~0.85N |
선택 가능 요동 각도 | 90,180゜ |
허용 에너지 | 0.002~0.01J |
허용 스러스트 하중 | 1.47~1.96N |
허용 래디얼 하중 | 2.94~4.9N |
각도 조절 | 유 |
스위치 | 유 |
쿠션 | 무 |
중공홀 | 무 |
| |
-

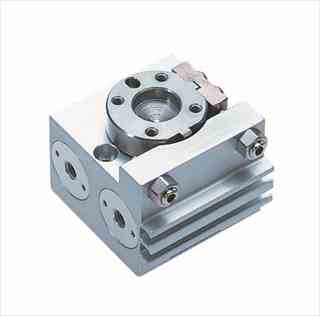

특징 |
- 소형·경량의 랙&피니언 타입
- 상하 2개의 구름 베어링 채용을 늘리고 강성을 실현
- 상면, 바닥, 측면 3방향에서 취부 가능
|
진동 방식 | 랙&피니언 |
타입 | 테이블 |
정지 위치 | 2점 |
실린더 경[mm] | 06,1,2 |
톨크 | 0.06~0.2N |
선택 가능 요동 각도 | 90,180゜ |
허용 에너지 | 0.004~0.017J |
허용 스러스트 하중 | 20~30N |
허용 래디얼 하중 | 20~40N |
각도 조절 | 유 |
스위치 | 유 |
쿠션 | 무 |
중공홀 | 무 |
| |
-
특징 |
- 피코 로타리 중공홀 타입
- 상하 2개의 구름 베어링 채용을 늘리고 강성을 실현
- 상면, 바닥, 측면 3방향에서 취부 가능
|
진동 방식 | 랙&피니언 |
타입 | 테이블 |
정지 위치 | 2점 |
실린더 경[mm] | 06,1,2 |
톨크 | 0.06~0.2N |
선택 가능 요동 각도 | 90,180゜ |
허용 에너지 | 0.004~0.017J |
허용 스러스트 하중 | 20~30N |
허용 래디얼 하중 | 20~40N |
각도 조절 | 유 |
스위치 | 유 |
쿠션 | 무 |
중공홀 | 유 |
| |
