산업용 공기압 기기
※ CAD 데이터는 왼쪽 메뉴의 제품 검색 후 다운로드하십시오.
※ CAD 데이터는 아래와의 제품 검색 후 다운로드하십시오.
복합기기·툴 유닛
-

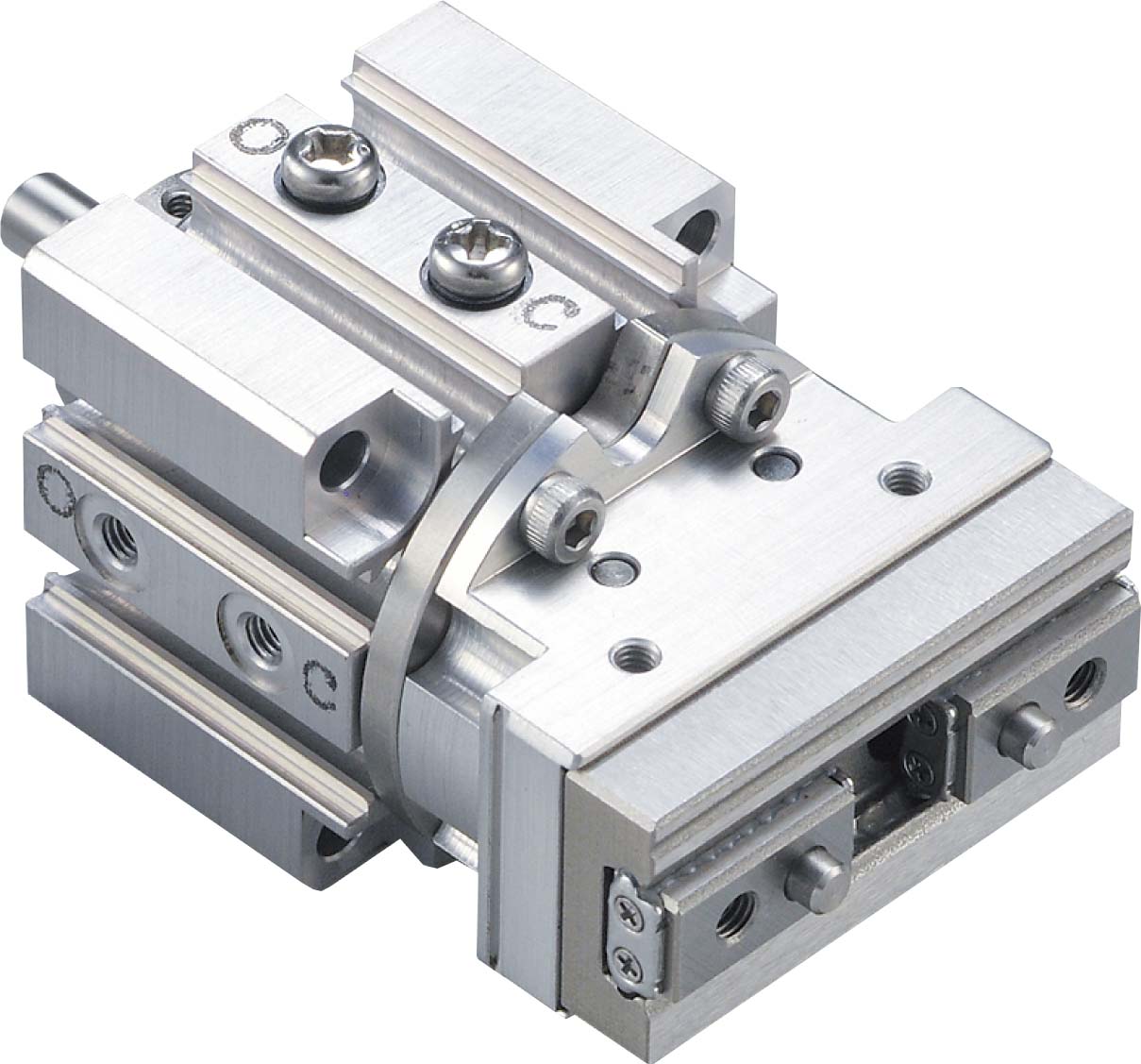

특징 |
- 회전 조인트 에어 핸드
- 고 강성·고 정밀 핸드"HP04R"을 자유롭게 회전.
|
용도 | Gripping+Free Rotation |
실린더 경[mm] | 8,12,16,20 |
스트로크 | 4~14 |
추력 | 6.6~50N |
제품 무게[g] | 80g~ |
| |
제공 CAD 데이터 | NEOK-8/12/16/20 |
-

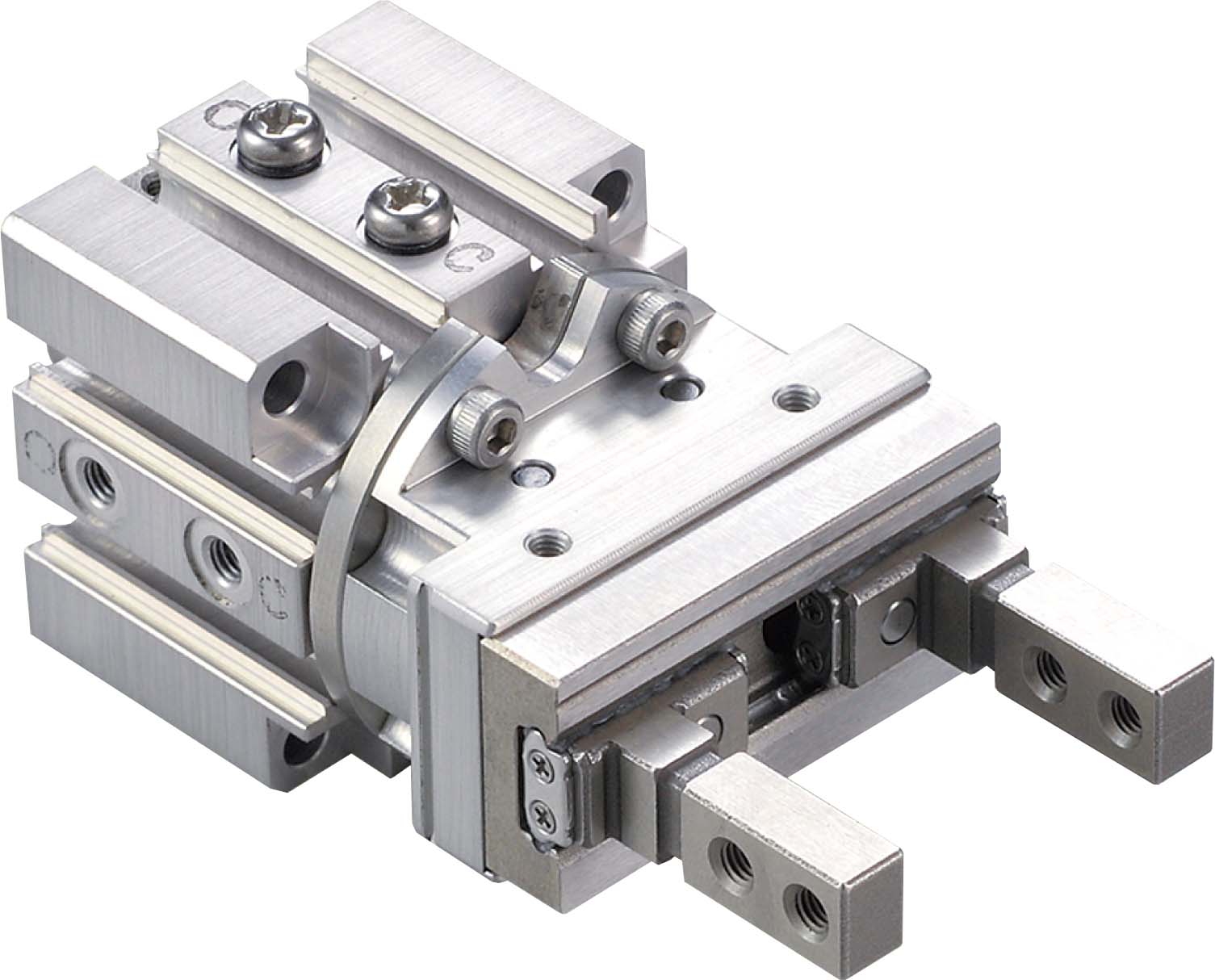

특징 |
- 회전 조인트 에어 핸드 핑거 타입
- 고 강성·고 정밀 핸드"HP04FR"을 자유롭게 회전.
|
용도 | Gripping+Free Rotation |
실린더 경[mm] | 8,12,16,20 |
스트로크 | 4~14 |
추력 | 6.6~50N |
제품 무게[g] | 85g~ |
| |
제공 CAD 데이터 | NEOKF-8/12/16/20 |
-

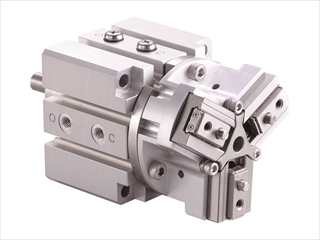

특징 |
- 발매 시작!!
- 회전 조인트 3핀거 에어 핸드
- 고 강성·고 정밀 핸드"HP15"을 자유롭게 회전.
|
용도 | Gripping+Free Rotation |
실린더 경[mm] | 16,20 |
스트로크 | 6,10 |
추력 | 20~35.5N |
제품 무게[g] | 340g~ |
| |
제공 CAD 데이터 | NEOKT-16/20 |
-

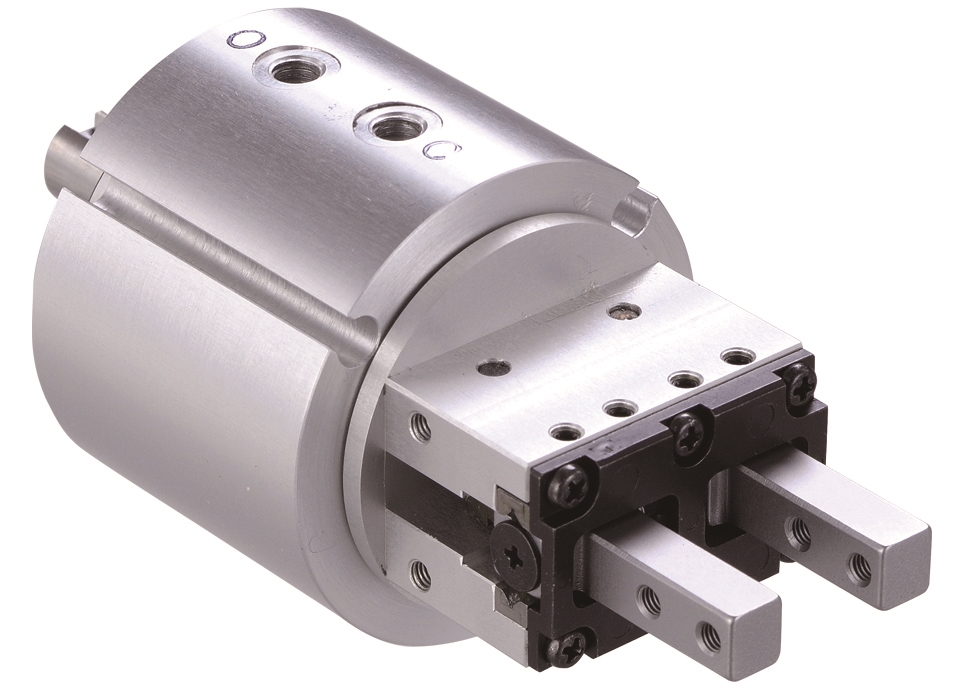

특징 |
- 회전 조인트 에어 핸드
- 고 강성 핸드"HP03E"을 자유롭게 회전.
|
용도 | Gripping+Free Rotation |
실린더 경[mm] | 12,16,20,25 |
스트로크 | 4~14 |
추력 | 16~67N |
제품 무게[g] | 145~g~ |
| |
제공 CAD 데이터 | NEOKP-12/16/20/25
|
-

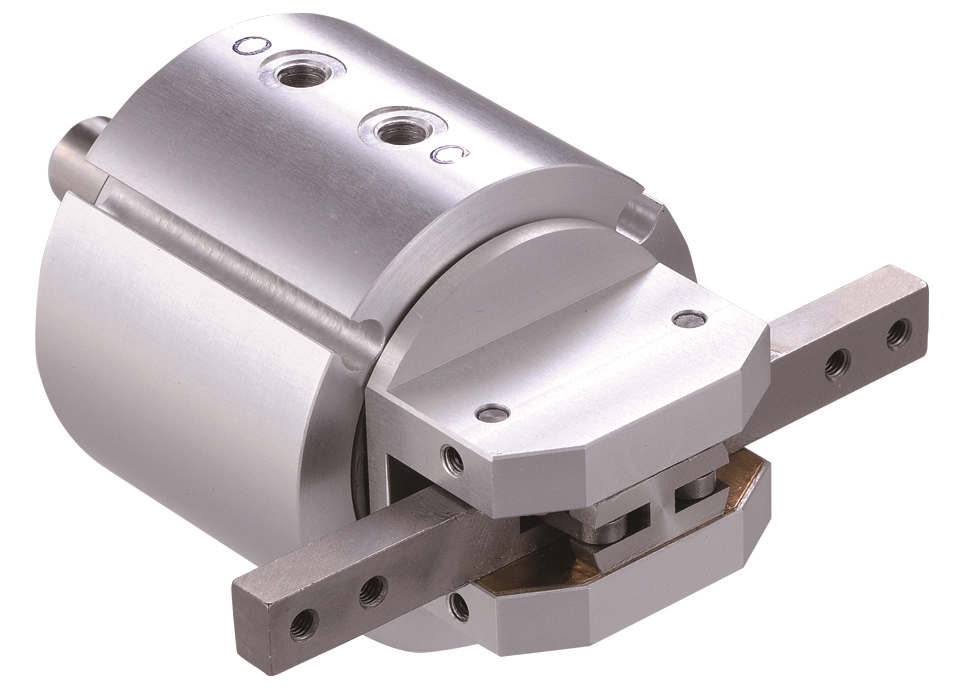

특징 |
- 회전 조인트 에어 핸드
- 180도 개폐핸드"HV02E"을 자유롭게 회전
|
용도 | Gripping+Free Rotation |
실린더 경[mm] | 12,16,20,25 |
스트로크 | 180° |
추력 | 6.7~73N |
제품 무게[g] | 140~g~ |
| |
제공 CAD 데이터 | NEOKO-12/16/20/25
|
-

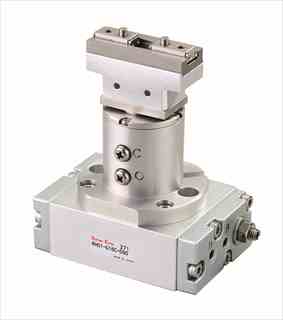

특징 |
- 로타 핸드
- 평행 핸드/지점 개폐 핸드와 로터리를 일체화.
|
용도 | Gripping+Rotation |
실린더 경[mm] | 16,20 |
스트로크 | 평행:8~14,V형:30~180 |
추력 | 12~45N |
제품 무게[g] | 714g~ |
| |
제공 CAD 데이터 | RH01-G/O/P/V |
-

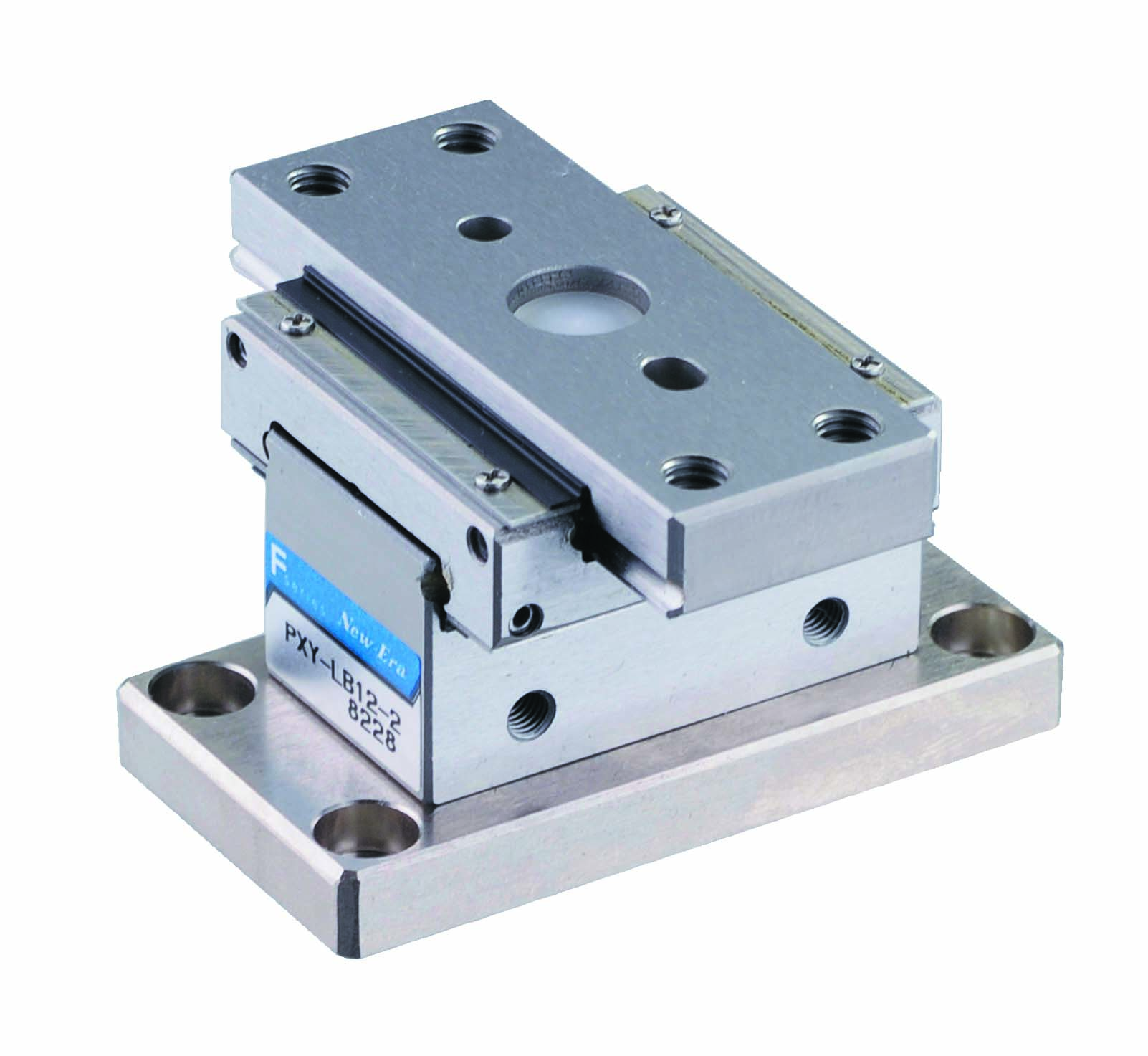

특징 |
- 피코 포지셔나
- 크로스 리니어 가이드로 가볍게 매끄럽게 미끄러짐, 가압에 의해 센터치에 복귀 후 잠금.
|
용도 | Error absorbtion |
실린더 경[mm] | 8,12,20 |
스트로크 | 1,2,3 |
추력 | 29.4〜175N |
제품 무게[g] | 70g~ |
| |
제공 CAD 데이터 | PXY-8/12/20 |
-

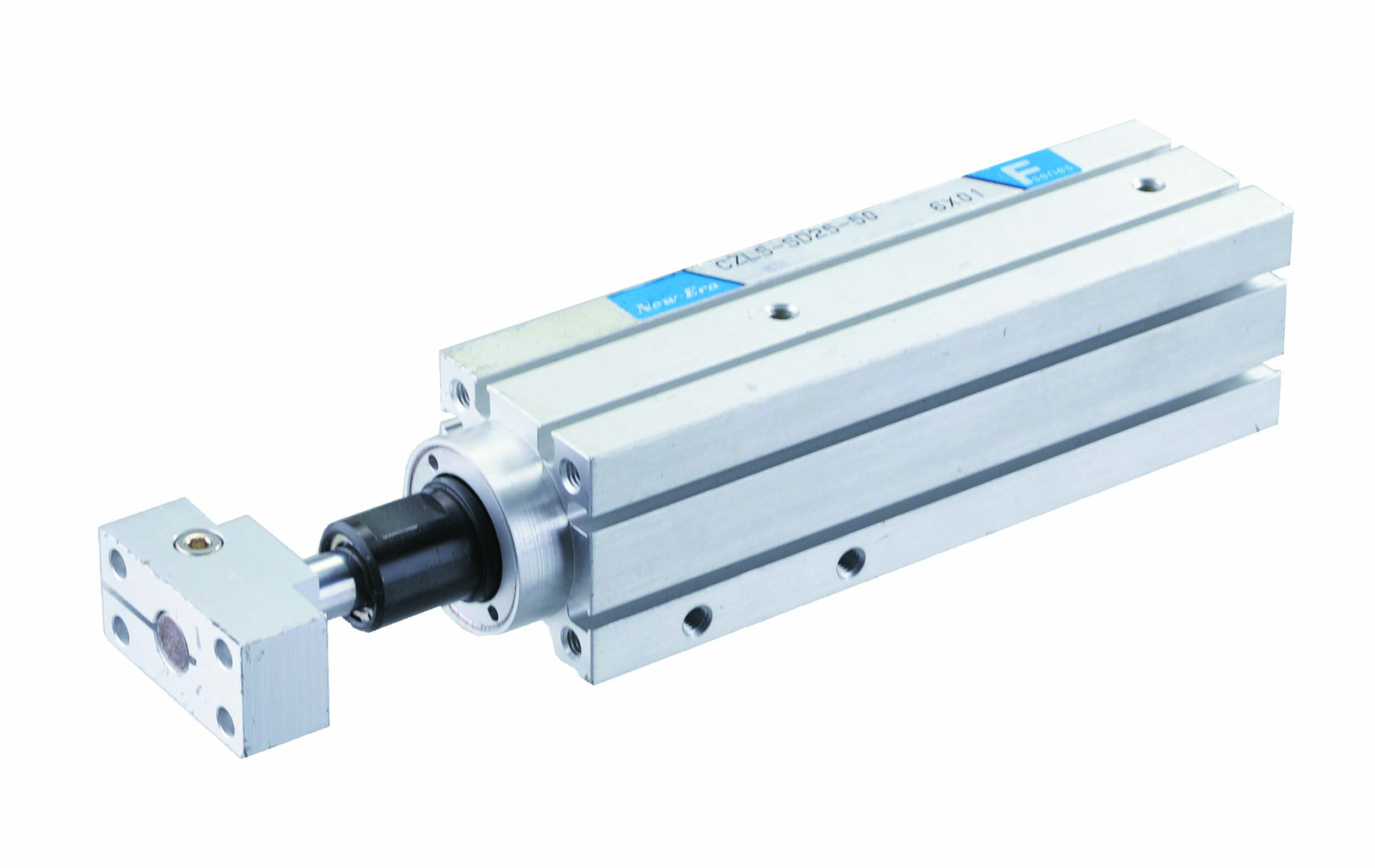

특징 |
- 미니 스윙
- 고정도 액튜에이터를 외부 구동에 의해 자유롭게 요동.
|
용도 | Linear Motion+Free Rotation |
실린더 경[mm] | 25,32 |
스트로크 | 25,50,75,100,150 |
추력 | 250~400N |
제품 무게[g] | 600g~ |
| |
제공 CAD 데이터 | CZL-25/32 |
-

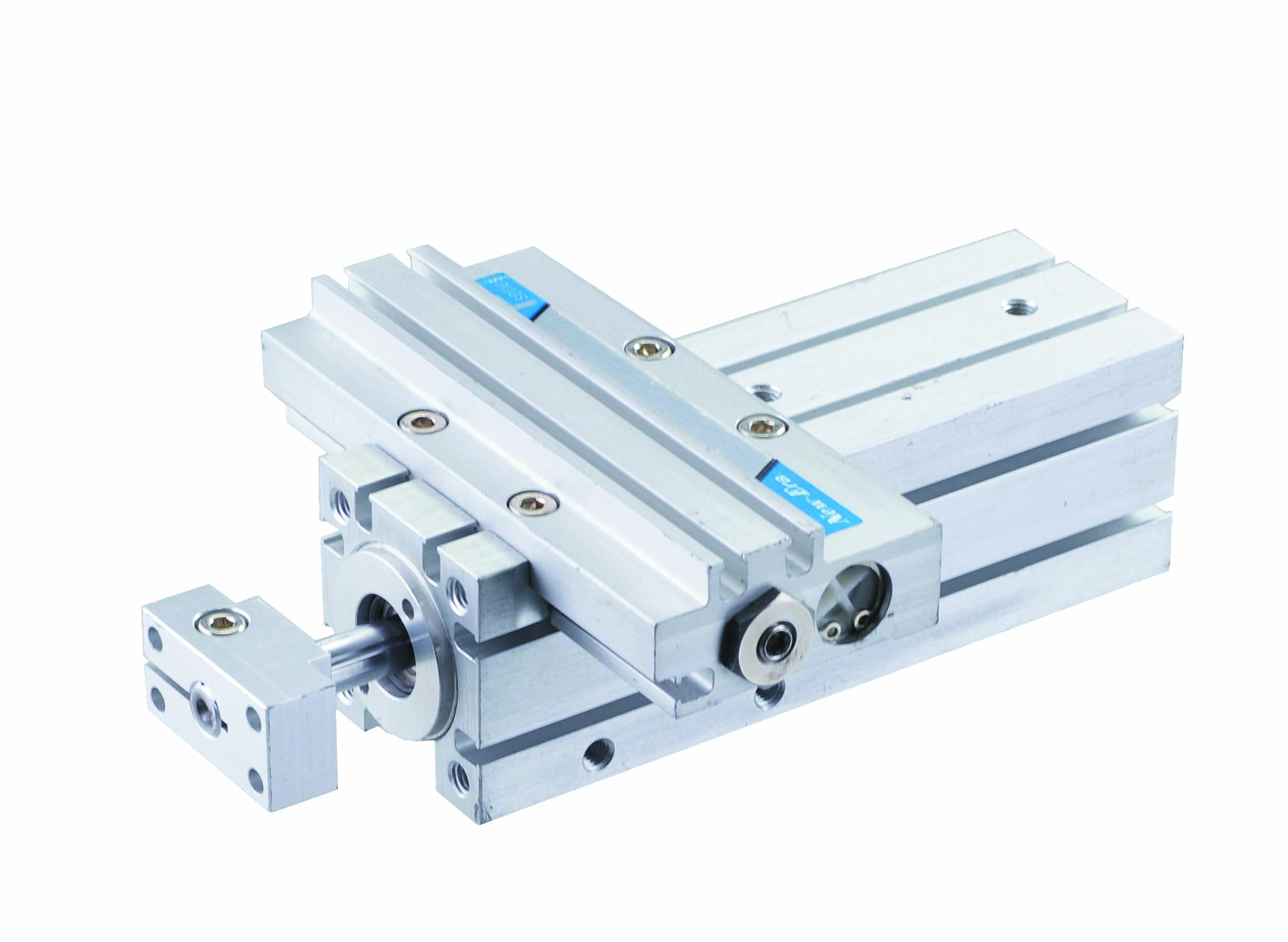

특징 |
- 리니어 트위스트
- 고정도의 왕복 운동·요동을 1개로 실현.
|
용도 | Linear Motion+Rotation |
실린더 경[mm] | 25,32 |
스트로크 | 25,50,75,100 |
추력 | 240~390N |
제품 무게[g] | 760g~ |
| |
제공 CAD 데이터 | CTW-25/32 |
-
특징 |
- 리니어 트위스트 스트로크 조정 기구
- 고정도의 왕복 운동·요동을 1개로 실현.
|
용도 | Linear Motion+Rotation |
실린더 경[mm] | 25,32 |
스트로크 | 25,50,75,100 |
추력 | 240~390N |
제품 무게[g] | 850g~ |
| |
제공 CAD 데이터 | CTX-25/32 |
-

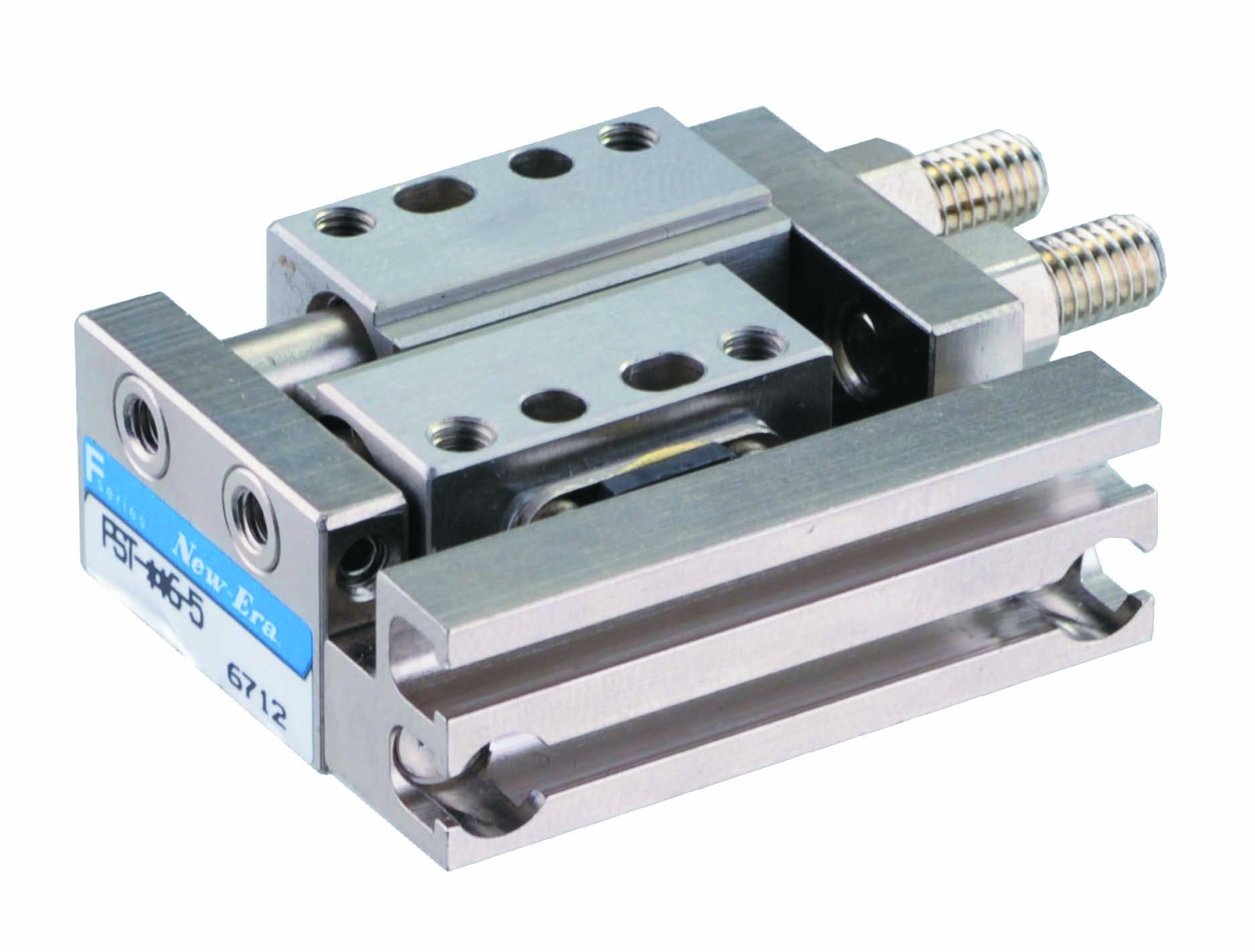

특징 |
- 피코 싱크로
- 병렬로 배치한 2개의 가이드 테이블이 동기화 작동.
|
용도 | Escapement/Gripping |
실린더 경[mm] | 6 |
스트로크 | 5,10 |
추력 | 3.4~8.8N |
제품 무게[g] | 70g~ |
| |
제공 CAD 데이터 | PST-6 |
-
특징 |
- 1축 고정도 엑츄에이터
- 소형 리니어 가이드에 볼스크류 내장.
|
용도 | Electric Cylinder/Precise Positioning |
실린더 경[mm] | 12,16 |
스트로크 | 25,25 |
추력 | -N |
제품 무게[g] | 380g~ |
| |
제공 CAD 데이터 | DNPT-12/16 |
