고정도 가이드 사용 실린더

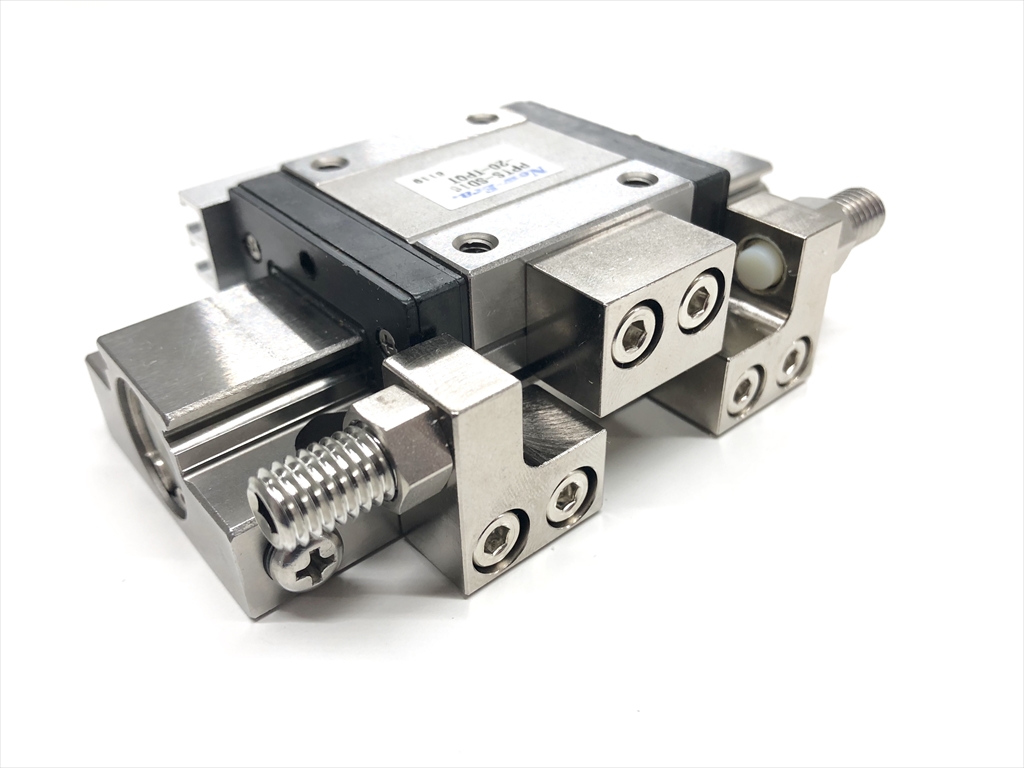

  • 피코 테이블/PPT
    특징
    • 리니어 가이드 일체형 실린더
    • 스트로크 조정 등 다양한 옵션 선택 가능
    타입리니어 가이드
    작동방식복동 실린더 경[mm]4,6,8,10,12,16,20mm
    스트로크5~40mm 압출력6.3~157N
    적재 워크 질량0.05~5kg 사용온도범위[°]5~60゜
    스위치 실린더형-
  • 플로팅 기구 채택 피코 테이블/PPTF
    특징
    • 리니어 가이드 일체형 실린더
    • 스트로크 조정 등 다양한 옵션 선택 가능
    • 플로팅 기구를 내장
    타입리니어 가이드
    작동방식복동 실린더 경[mm]8,10,12,16mm
    스트로크10~30mm 압출력21~92N
    적재 워크 질량0.25~2kg 사용온도범위[°]5~60゜
    스위치 실린더형-
  • 피코 테이블 클린 타입/PPTN
    특징
    • 리니어 가이드 일체형 실린더
    • 스트로크 조정 등 다양한 옵션 선택 가능
    • 릴리프 포토 첨부, 불소 그리스 사용
    타입리니어 가이드
    작동방식복동 실린더 경[mm]6,10,12mm
    스트로크5~25mm 압출력25~57N
    적재 워크 질량0.3~1.2kg 사용온도범위[°]5~60゜
    스위치 실린더형-
  • 플로팅 기구 채택 피코 테이블 클린 타입/PPTNF
    특징
    • 리니어 가이드 일체형 실린더
    • 스트로크 조정 등 다양한 옵션 선택 가능能
    • 플로팅 기구형 클린 사양
    타입리니어 가이드
    작동방식복동 실린더 경[mm]10,12mm
    스트로크10~25mm 압출력34~52N
    적재 워크 질량0.8~1.2kg 사용온도범위[°]5~60゜
    스위치 실린더형-

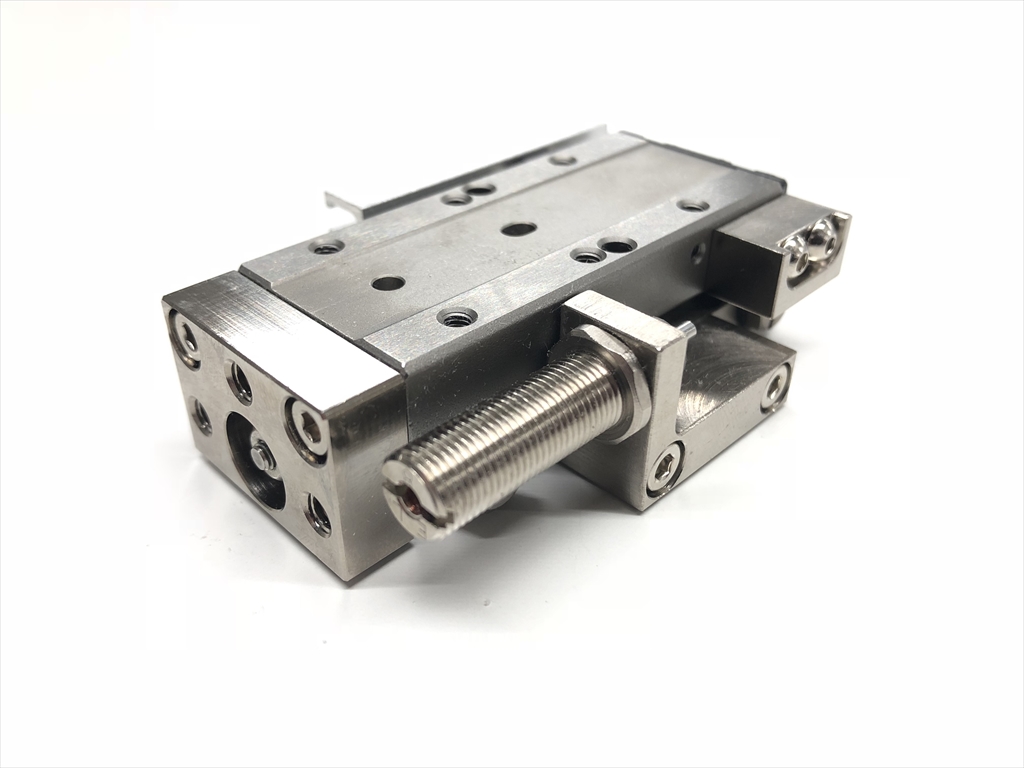

  • 피코 유닛/PPU
    특징
    • 리니어 가이드 일체형 실린더
    • 스트로크 조정 등 다양한 옵션 선택 가능
    타입리니어 가이드
    작동방식복동 실린더 경[mm]10,12mm
    스트로크15~60mm 압출력33~47N
    적재 워크 질량0.8~2kg 사용온도범위[°]5~60゜
    스위치 실린더형-

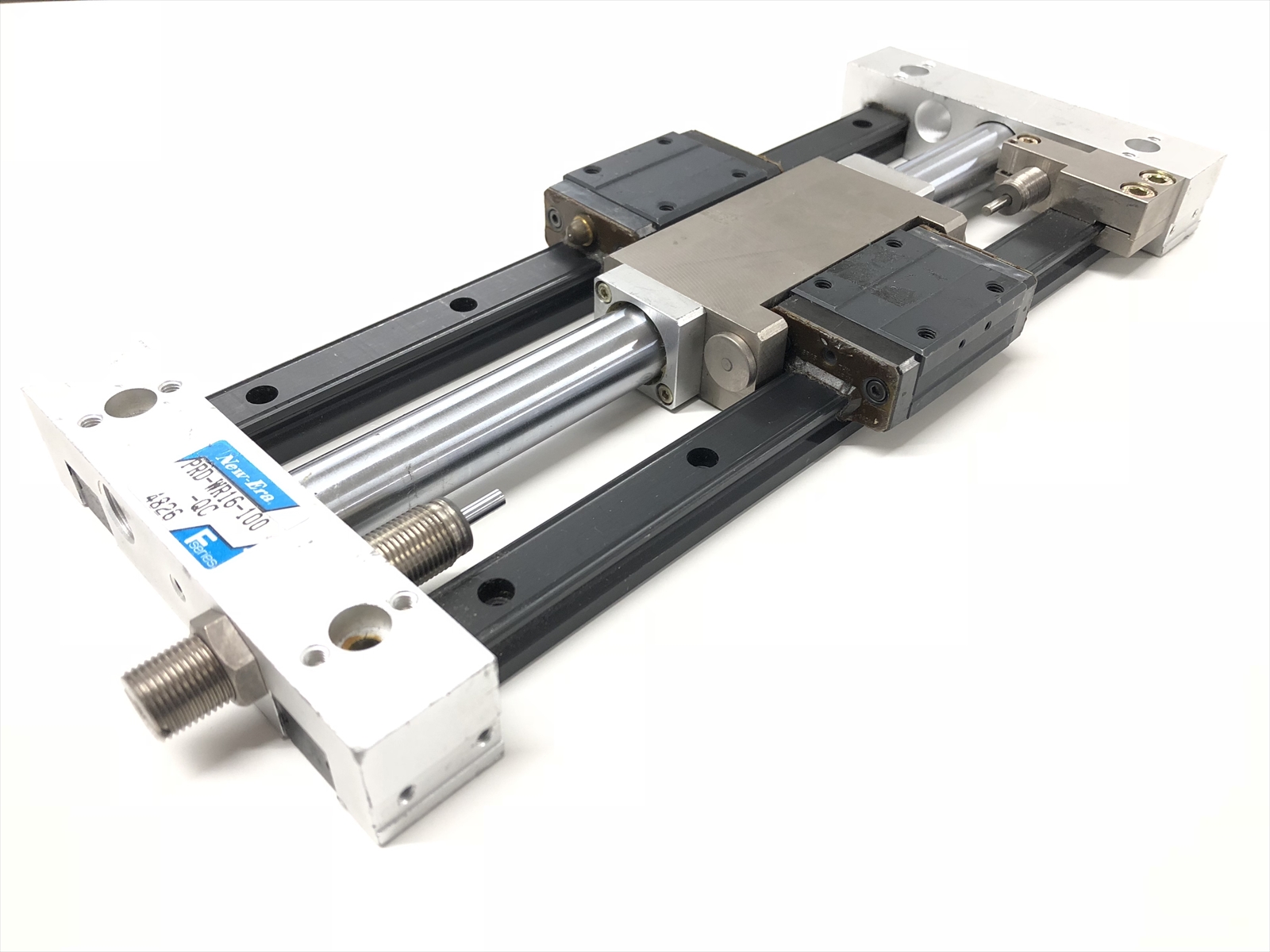

  • 피코 로드 레스/PRD
    특징
    • 리니어 가이드+자석식 로드 레스
    • 리니어 가이드 레일을 직접 부착이 가능
    • 피코 슬라이더의 사이즈 업판, 병렬 가이드 등 선택 가능
    타입리니어 가이드
    작동방식복동 실린더 경[mm]16,25,32mm
    스트로크50~2000(50mm단위)mm 압출력100~400N
    적재 워크 질량4~30kg 사용온도범위[°]5~60゜
    스위치 실린더형로드 레스
  • 피코 로드 레스 II/PRM
    특징
    • 리니어 가이드+자석식 로드 레스
    • 리니어 가이드 레일을 직접 부착이 가능
    타입리니어 가이드
    작동방식복동 실린더 경[mm]8,12mm
    스트로크50~300(50mm단위)mm 압출력25~57N
    적재 워크 질량1~3kg 사용온도범위[°]5~60゜
    스위치 실린더형로드 레스

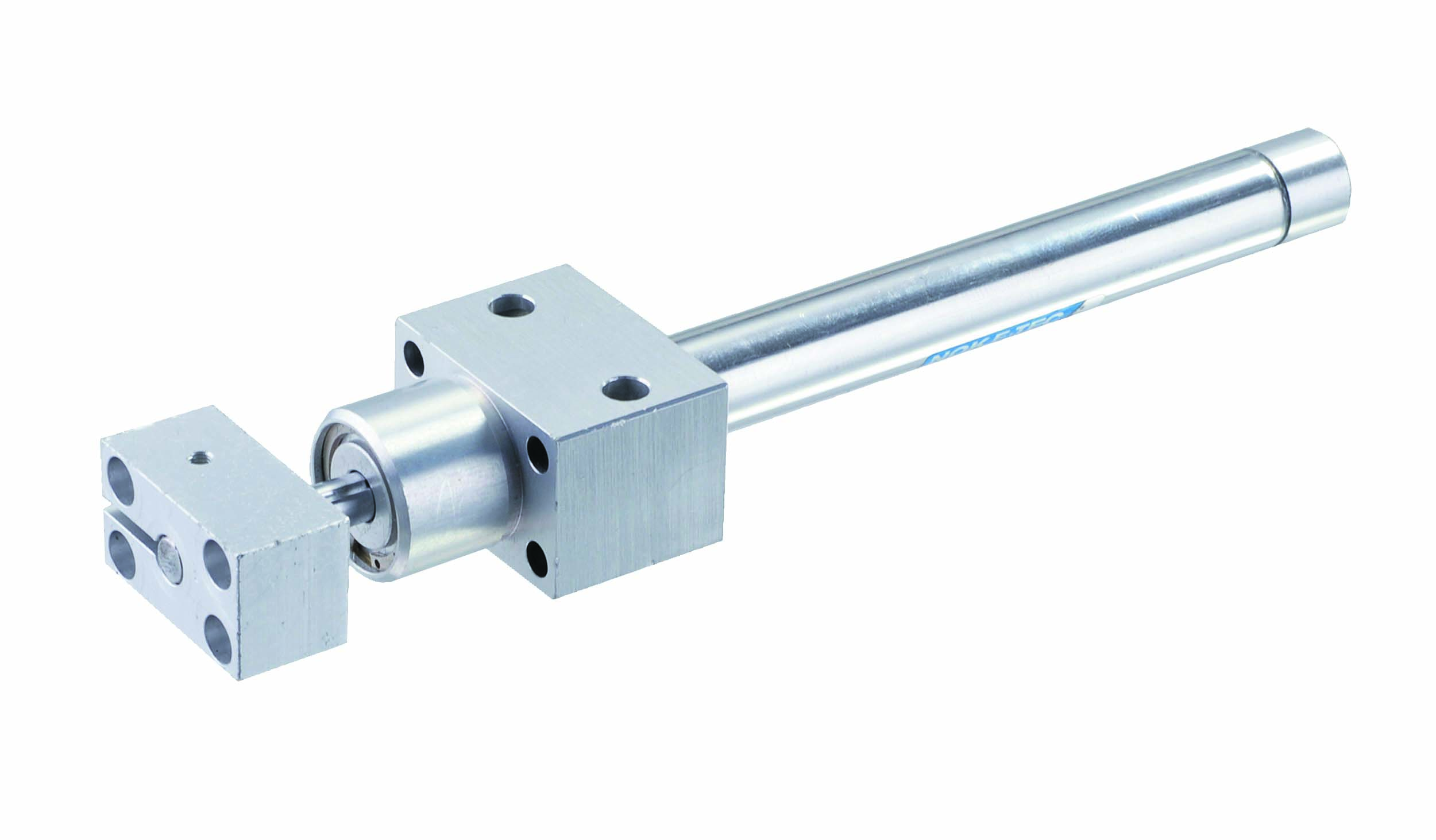

  • 볼 스플 라인 내장 실린더/JKX
    특징
    • 토브형 보디로서 스트로크 마다의 제작 가능
    • 폭이넓은 타입의 리니어 가이드를 탑재
    타입볼 스플 라인
    작동방식복동 실린더 경[mm]12,16,20,25,32,40mm
    스트로크1~700(1mm단위)mm 압출력57~630N
    적재 워크 질량0.18~3.3kg 사용온도범위[°]5~60゜
    스위치 실린더형-

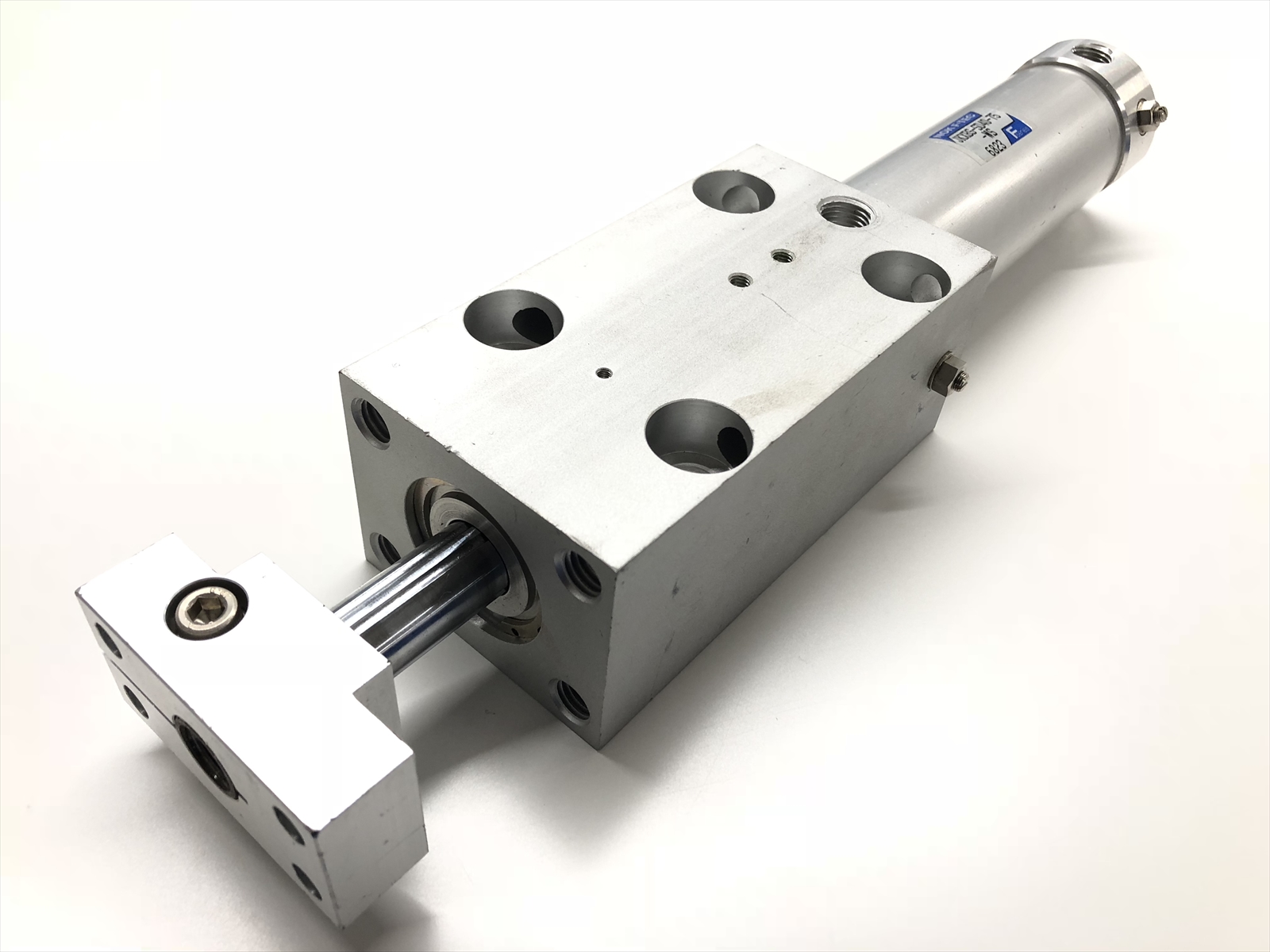

  • 볼 스플 라인 내장 실린더 더블 베어링/JKXB
    특징
    • 토브형 보디로서 스트로크 마다의 제작 가능
    • 폭이넓은 타입의 리니어 가이드를 탑재
    • 더블 베어링으로 고 강성
    타입볼 스플 라인
    작동방식복동 실린더 경[mm]12,16,20,25,32,40mm
    스트로크1~700(1mm단위)mm 압출력57~630N
    적재 워크 질량0.78~7.3kg 사용온도범위[°]5~60゜
    스위치 실린더형-
  • 피코 테이블 롱/PRZ
    특징
    • 리니어 가이드+자석식 로드 레스
    • 폭 치수를 최소화
    타입리니어 가이드
    작동방식복동 실린더 경[mm]12,16mm
    스트로크50~300(50mm단위)mm 압출력57~100N
    적재 워크 질량1.5~4kg 사용온도범위[°]5~60゜
    스위치 실린더형로드 레스
  • 피코 슬라이더/PSL
    특징
    • 리니어 가이드+테이블 실린더
    • 리니어가이드의 높이 안에 들어오는 초박형 타입
    타입리니어 가이드
    작동방식복동 실린더 경[mm]12mm
    스트로크40,60,80,100,125,150mm 압출력50N
    적재 워크 질량4kg 사용온도범위[°]5~60゜
    스위치 실린더형-
  • 피코 슬라이더 II/PSU
    특징
    • 리니어 가이드+테이블 실린더
    • 리니어가이드의 높이 안에 들어오는 초박형 타입
    • 피코 슬라이더의 사이즈 업판, 병렬 가이드 등 선택 가능
    타입리니어 가이드
    작동방식복동 실린더 경[mm]16mm
    스트로크50~200(25mm단위)mm 압출력86N
    적재 워크 질량4kg 사용온도범위[°]5~60゜
    스위치 실린더형-
  • 플랫 테이블/FXTW
    특징
    • 리니어 가이드+테이블 실린더
    • 스트로크 조정 옵션을 선택 가능
    타입테이블
    작동방식복동 실린더 경[mm]10,15mm
    스트로크30,45,60,80,100mm 압출력39~88N
    적재 워크 질량2~4kg 사용온도범위[°]5~60゜
    스위치 실린더형-

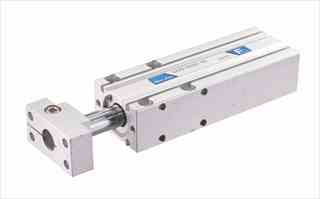

  • 볼 스플 라인 내장 스퀘어 실린더/GXA
    특징
    • 스퀘어형 보디로서 다이렉트 마운트 가능
    • 스트로크 조정 옵션을 선택 가능
    타입볼 스플 라인
    작동방식복동 실린더 경[mm]15,20,30mm
    스트로크20~300(1mm단위)mm 압출력88~350N
    적재 워크 질량0.19~4.8kg 사용온도범위[°]5~60゜
    스위치 실린더형-
