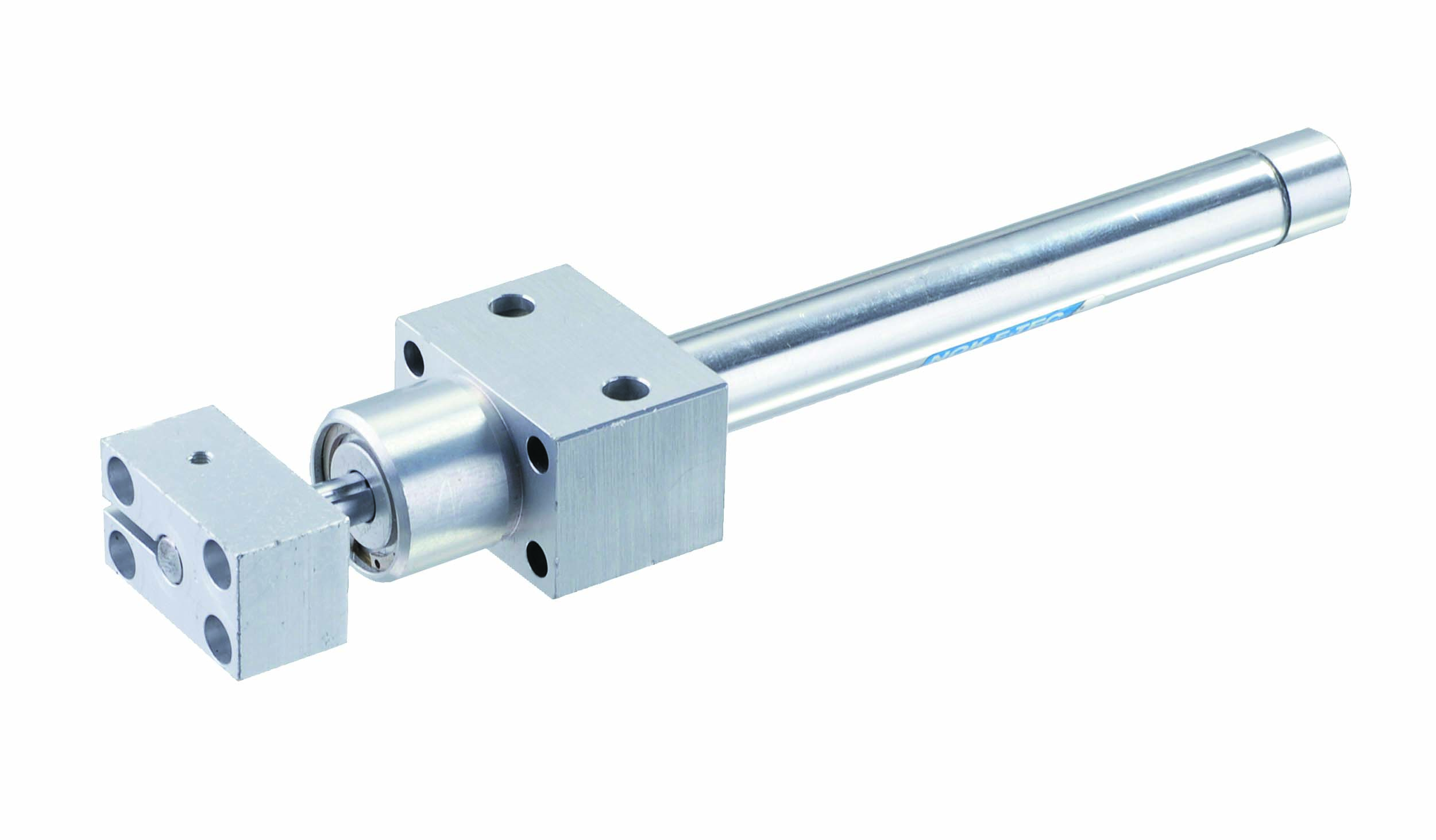

시리즈 | JKX | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 12mm | 작동방식 | 복동 |
압출력 | 57.0N | 스트로크 | 10~100mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 106g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 700mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.1MPa | 최고 사용 압력[MPa] | 0.7MPa |
스트로크 조정 | 무 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | JKX(S)-SD12-ストローク JKX(S)-SD12-ストローク-ZT JKX(S)-SD12-ストローク-FN JKX(S)-SD12-ストローク-WT JKX(S)-SD12-ストローク-WS |
시리즈 | JKX | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 12mm | 작동방식 | 복동 |
압출력 | 57.0N | 스트로크 | 10~100mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 128.5g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 700mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.1MPa | 최고 사용 압력[MPa] | 0.7MPa |
스트로크 조정 | 압출쪽 조절 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | JKX(S)-SD12-ストロークーZES JKX(S)-SD12-ストローク-ZTZES JKX(S)-SD12-ストローク-FNZES JKX(S)-SD12-ストローク-WTZES JKX(S)-SD12-ストローク-WSZES |
시리즈 | JKX | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 16mm | 작동방식 | 복동 |
압출력 | 100.0N | 스트로크 | 10~100mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 144.5g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 700mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.1MPa | 최고 사용 압력[MPa] | 0.7MPa |
스트로크 조정 | 무 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | JKX(S)-SD16-ストローク JKX(S)-SD16-ストローク-ZT JKX(S)-SD16-ストローク-FN JKX(S)-SD16-ストローク-WT JKX(S)-SD16-ストローク-WS |
시리즈 | JKX | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 16mm | 작동방식 | 복동 |
압출력 | 100.0N | 스트로크 | 10~100mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 163.5g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 700mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.1MPa | 최고 사용 압력[MPa] | 0.7MPa |
스트로크 조정 | 압출쪽 조절 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | JKX(S)-SD16-ストロークーZES JKX(S)-SD16-ストローク-ZTZES JKX(S)-SD16-ストローク-FNZES JKX(S)-SD16-ストローク-WTZES JKX(S)-SD16-ストローク-WSZES |
시리즈 | JKX | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 20mm | 작동방식 | 복동 |
압출력 | 160.0N | 스트로크 | 1~550mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 297.5g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 700mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.07MPa | 최고 사용 압력[MPa] | 1MPa |
스트로크 조정 | 무 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | JKX(S)-SD20-ストローク JKX(S)-SD20-ストローク-ZT JKX(S)-SD20-ストローク-FN JKX(S)-SD20-ストローク-WT JKX(S)-SD20-ストローク-WS |
시리즈 | JKX | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 20mm | 작동방식 | 복동 |
압출력 | 160.0N | 스트로크 | 1~550mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 460g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 700mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.07MPa | 최고 사용 압력[MPa] | 1MPa |
스트로크 조정 | 압출쪽 조절 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | JKX(S)-SD20-ストロークーZES/ZEL JKX(S)-SD20-ストローク-ZTZES/ZEL JKX(S)-SD20-ストローク-FNZES/ZEL JKX(S)-SD20-ストローク-WTZES/ZEL JKX(S)-SD20-ストローク-WSZES/ZEL |
시리즈 | JKX | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 20mm | 작동방식 | 복동 |
압출력 | 160.0N | 스트로크 | 1~550mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 342.5g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 700mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.07MPa | 최고 사용 압력[MPa] | 1MPa |
스트로크 조정 | 인입쪽 조절 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | JKX(S)-SD20-ストロークーZFS/ZFL JKX(S)-SD20-ストローク-ZTZFS/ZFL JKX(S)-SD20-ストローク-FNZFS/ZFL JKX(S)-SD20-ストローク-WTZFS/ZFL JKX(S)-SD20-ストローク-WSZFS/ZFL |
시리즈 | JKX | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 25mm | 작동방식 | 복동 |
압출력 | 250.0N | 스트로크 | 1~650mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 437.5g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 700mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.07MPa | 최고 사용 압력[MPa] | 1MPa |
스트로크 조정 | 무 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | JKX(S)-SD25-ストローク JKX(S)-SD25-ストローク-ZT JKX(S)-SD25-ストローク-FN JKX(S)-SD25-ストローク-WT JKX(S)-SD25-ストローク-WS |
시리즈 | JKX | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 25mm | 작동방식 | 복동 |
압출력 | 250.0N | 스트로크 | 1~650mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 630g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 700mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.07MPa | 최고 사용 압력[MPa] | 1MPa |
스트로크 조정 | 압출쪽 조절 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | JKX(S)-SD25-ストロークーZES/ZEL JKX(S)-SD25-ストローク-ZTZES/ZEL JKX(S)-SD25-ストローク-FNZES/ZEL JKX(S)-SD25-ストローク-WTZES/ZEL JKX(S)-SD25-ストローク-WSZES/ZEL |
시리즈 | JKX | ||
---|---|---|---|
타입 | 볼 스플 라인 | ||
실린더 경[mm] | 25mm | 작동방식 | 복동 |
압출력 | 250.0N | 스트로크 | 1~650mm |
가이드 | 볼 스플 라인 | 최대 워크 질량 | - |
제품중량[g] | 487.5g~ | ||
최저 사용 속도 | 50mm/s | 최고 사용 속도 | 700mm/s |
최고 사용 빈도 | -cpm | 사용 온도 범위[°] | 5~60゜ |
최저 사용 압력[MPa] | 0.07MPa | 최고 사용 압력[MPa] | 1MPa |
스트로크 조정 | 인입쪽 조절 | 스위치 | 유 |
부가기능 | |||
제공 CAD 데이터 | JKX(S)-SD25-ストロークーZFS/ZFL JKX(S)-SD25-ストローク-ZTZFS/ZFL JKX(S)-SD25-ストローク-FNZFS/ZFL JKX(S)-SD25-ストローク-WTZFS/ZFL JKX(S)-SD25-ストローク-WSZFS/ZFL |
