空気圧機器製品

空気圧機器製品

※CADデータは、左メニューの製品検索後にダウンロードしてください。

※CADデータは、下記の製品検索後にダウンロードしてください。

ハンド

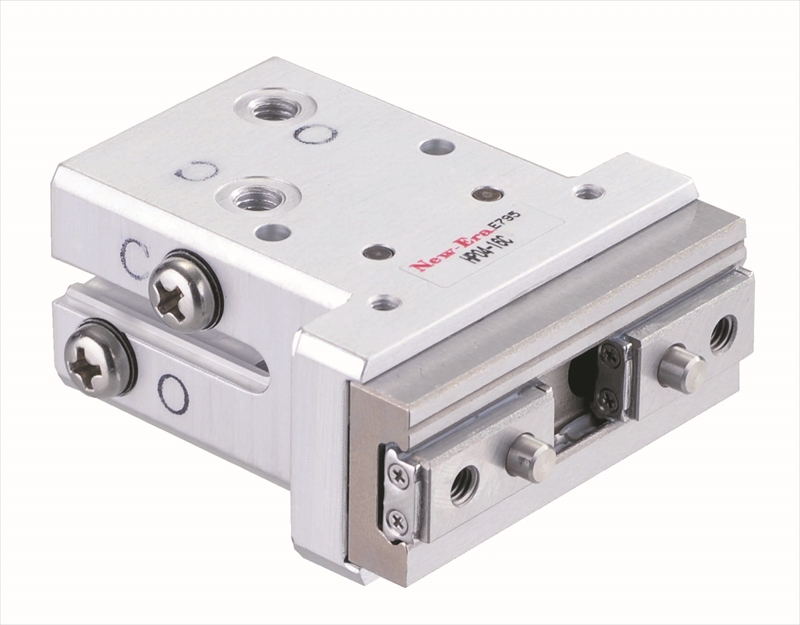

  • 平行移動形リニアハンド(スタンダードタイプ)/HP04R
    特徴
    開閉方式平行移動形エアハンド
    作動方式複動,常時開単動シリンダ径8,10,16,20,25,32,40,50mm
    把持力(閉力)4.5~418Nストローク4~36mm
    スイッチ 防塵カバー

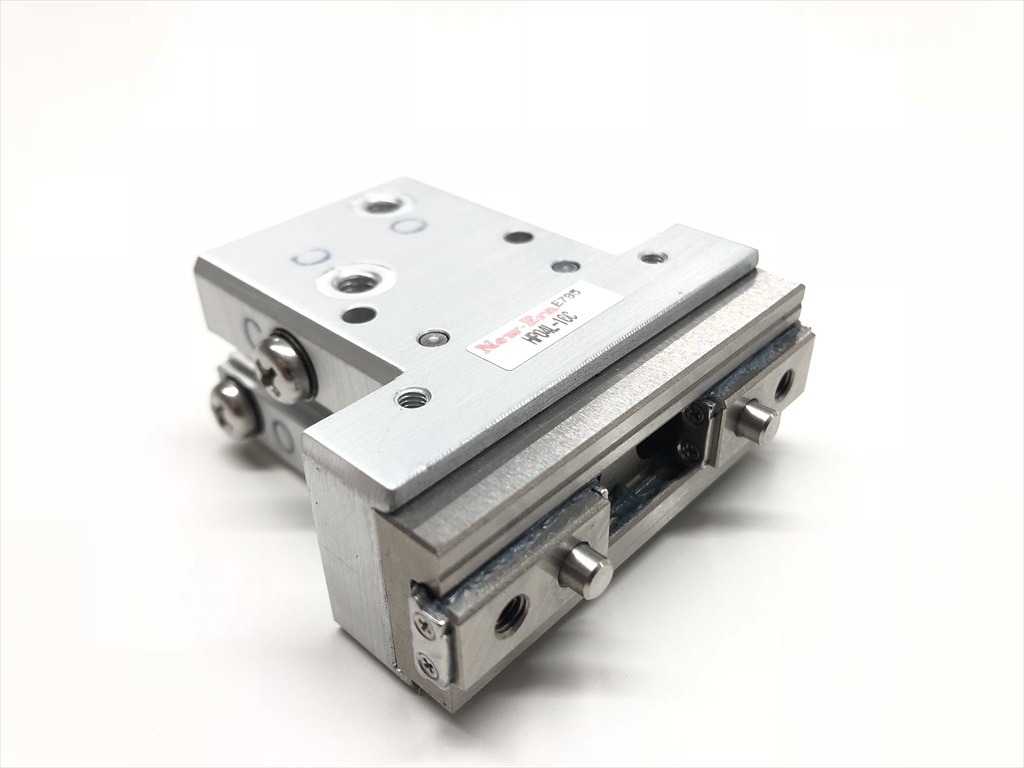

  • 平行移動形リニアハンド(ロングストロークタイプ)/HP04L
    特徴
    • 標準タイプ(HP04R)に比べ約2倍の開閉ストローク。
    • 全長寸法が標準タイプとほぼ同じでストロークが約2倍。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径8,10,16,20mm
    把持力(閉力)5.8〜45Nストローク8〜22mm
    スイッチ 防塵カバー

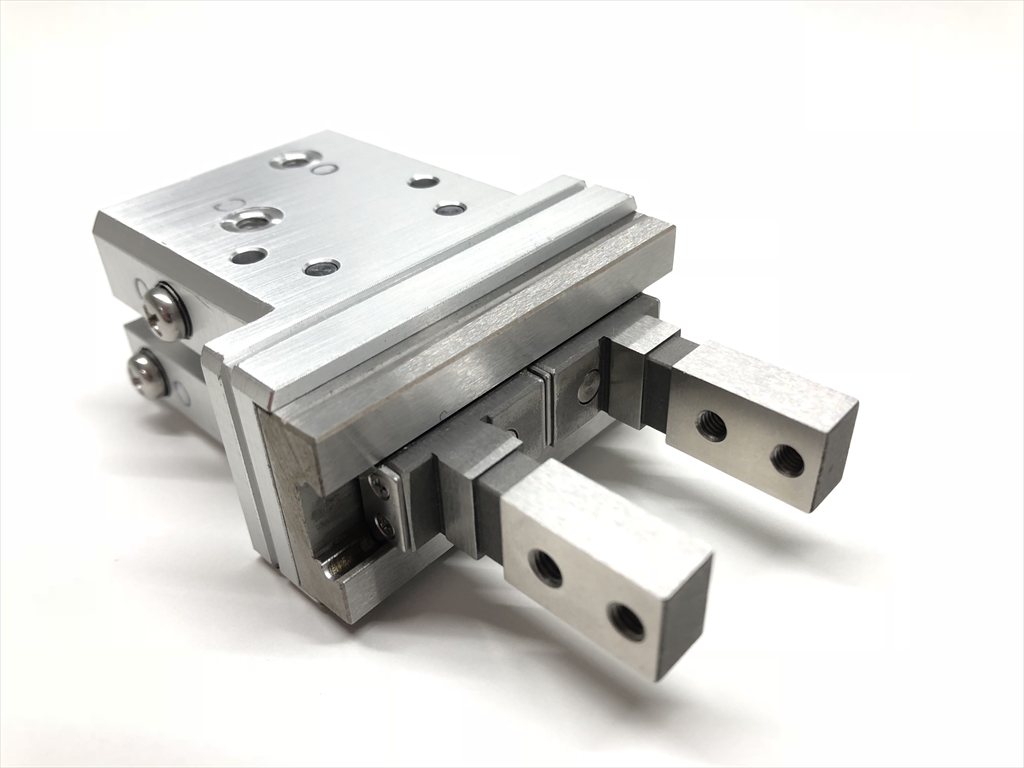

  • 平行移動形リニアハンド(フィンガ(長爪)タイプ)/HP04FR
    特徴
    開閉方式平行移動形エアハンド
    作動方式複動,常時開単動シリンダ径8,10,16,20mm
    把持力(閉力)4.5〜49Nストローク4〜14mm
    スイッチ 防塵カバー
  • 平行移動形リニアハンド(電磁弁付きタイプ)/HP04VR
    特徴
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径10,16,20mm
    把持力(閉力)10〜49Nストローク6.5〜14mm
    スイッチ 防塵カバー
  • 平行移動形リニアクリーンハンド(スタンダードタイプ)/HP04NR
    特徴
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径8,10,16,20mm
    把持力(閉力)6.5〜49Nストローク4〜14mm
    スイッチ 防塵カバー

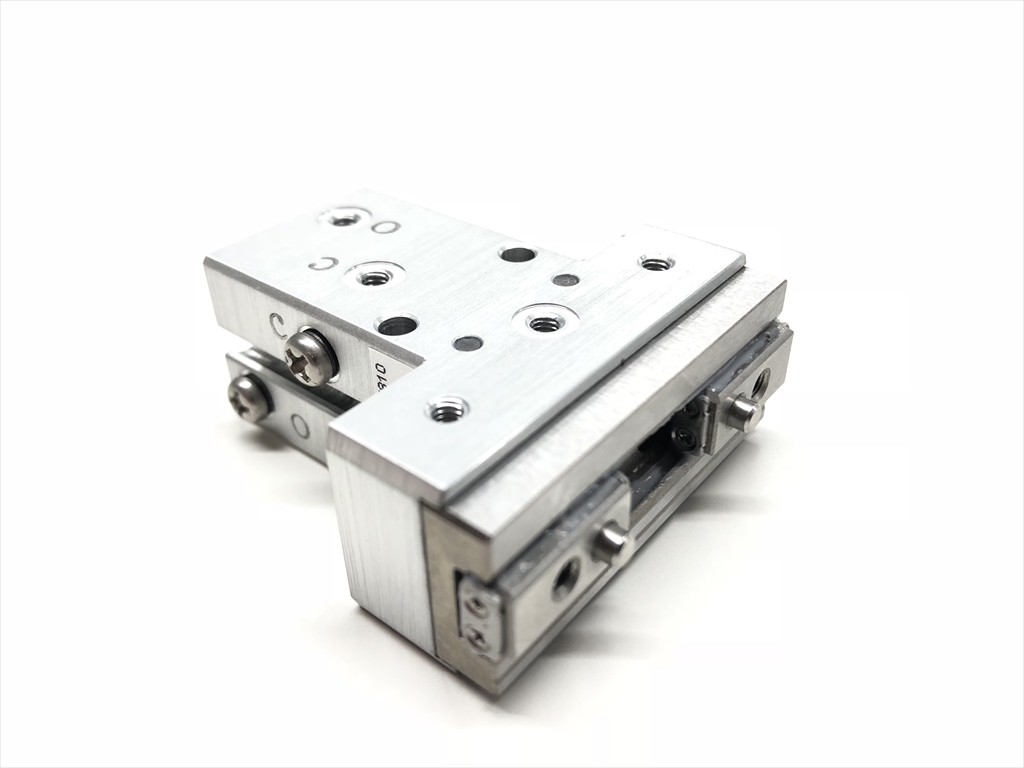

  • 平行移動形リニアクリーンハンド(ロングストロークタイプ)/HP04NL
    特徴
    • HP04NRに比べ約2倍の開閉ストローク。
    • ベアリング部、シリンダ内部にフッ素グリスを使用。
    • 発塵物を吸い込む吸引ポート付き。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径8,10,16,20mm
    把持力(閉力)5.8〜45Nストローク8〜22mm
    スイッチ 防塵カバー

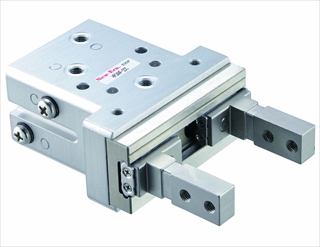

  • 平行移動形リニアクリーンハンド(フィンガ(長爪)タイプ)/HP04NFR
    特徴
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径8,10,16,20mm
    把持力(閉力)6.5〜49Nストローク4〜14mm
    スイッチ 防塵カバー

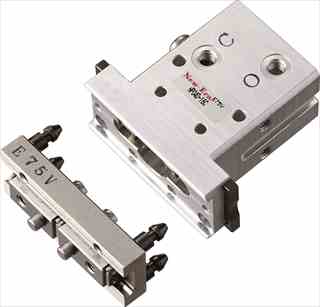

  • 着脱式平行移動形リニアハンド(スタンダードタイプ)/HP04DR
    特徴
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径10,16,20mm
    把持力(閉力)10〜49Nストローク6.5〜14mm
    スイッチ 防塵カバー

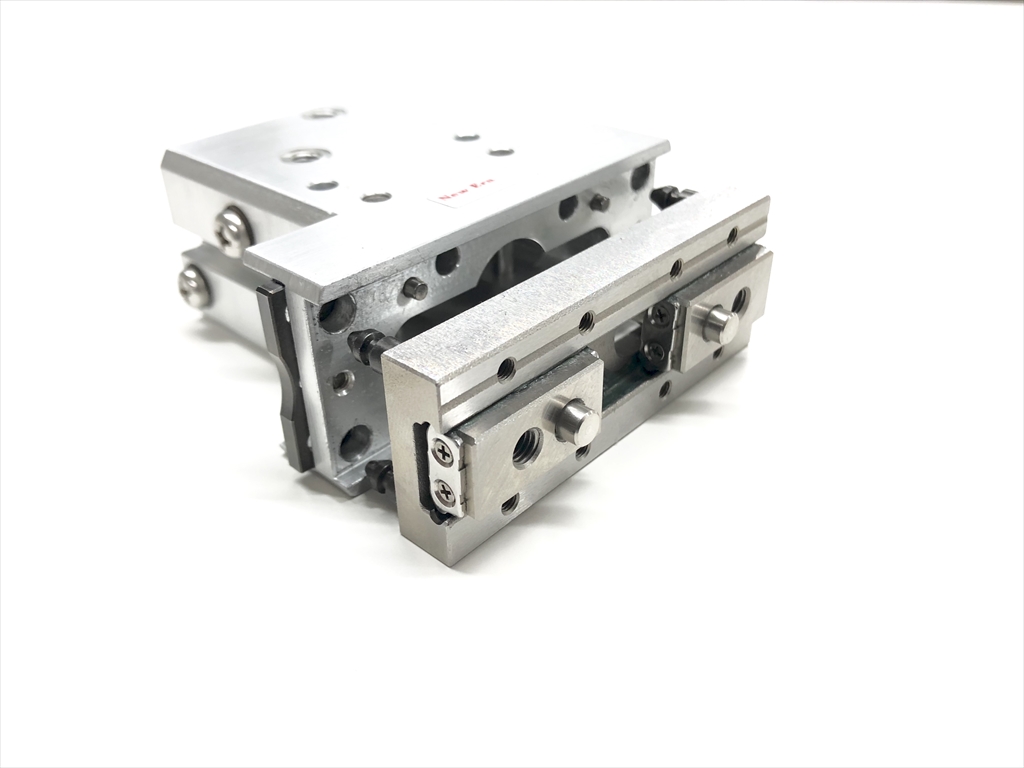

  • 着脱式平行移動形リニアハンド(ロングストロークタイプ)/HP04DL
    特徴
    • HP04DRのロングストロークタイプ。
    • 全長寸法が標準タイプとほぼ同じでストロークが約2倍。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径10,16,20mm
    把持力(閉力)10〜45Nストローク12〜22mm
    スイッチ 防塵カバー
  • 着脱式平行移動形リニアハンド(フィンガ(長爪)タイプ)/HP04DFR
    特徴
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径10,16,20mm
    把持力(閉力)10〜49Nストローク6.5〜14mm
    スイッチ 防塵カバー

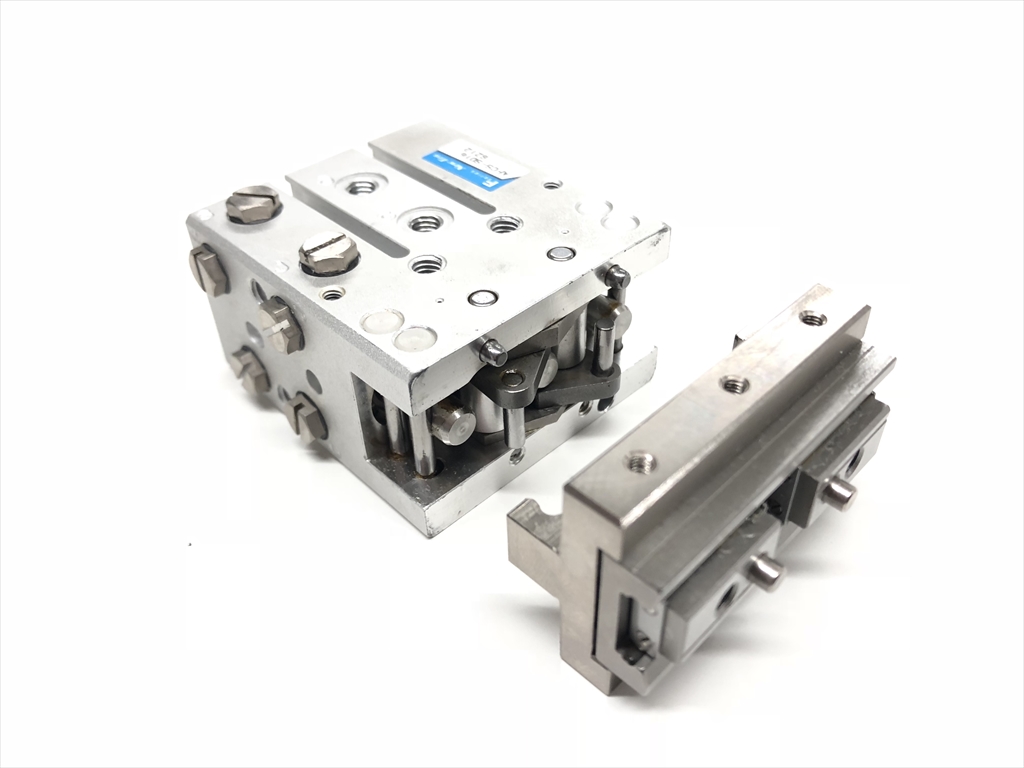

  • フィンガーチェンジャ/AFC
    特徴
    • ハンドにツールチェンジャの機能を搭載。
    • フィンガ部品のみの自動着脱、交換が可能。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径10,16,20mm
    把持力(閉力)10.5~51Nストローク10~14mm
    スイッチ 防塵カバー

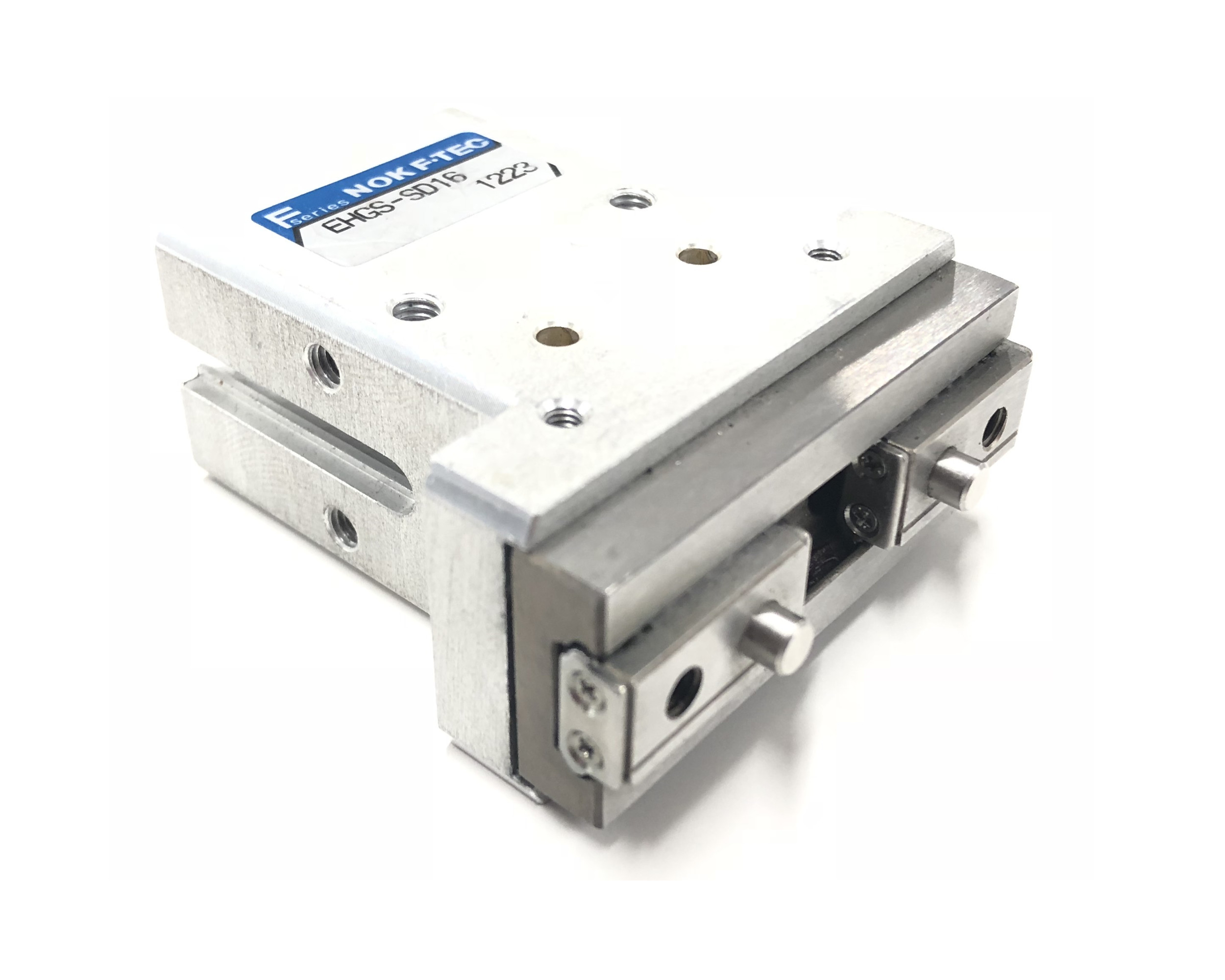

  • 平行移動形リニアハンド/EHG
    特徴
    • レバー部にリニアベアリングを採用、高剛性で長寿命。
    • 繰返し精度±0.01mm以下、センタリング精度±0.07mm以下。
    開閉方式平行移動形エアハンド
    作動方式複動,常時開単動シリンダ径8,10,16,20,32mm
    把持力(閉力)5.8~157Nストローク4~22mm
    スイッチ 防塵カバー
  • 小型平行移動形リニアハンド/HP14
    特徴
    • HP04Rに比べ約45%の小型化。(16Φ比べ)
    • レバー部にリニアベアリングを採用、高剛性で長寿命。
    • 3方向から本体取付けが可能。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径10,16,20,25mm
    把持力(閉力)11〜86Nストローク4〜14mm
    スイッチ 防塵カバー
  • 超小型平行移動形リニアハンド/NEOA
    特徴
    • 超小型のリニアガイド付ハンド。
    • 繰返し精度±0.01mm以下。
    • 製品質量 最大11.1g以下。
    開閉方式平行移動形エアハンド
    作動方式複動,常時開単動,常時閉単動シリンダ径6mm
    把持力(閉力)1.3〜3.3Nストローク3mm
    スイッチ 防塵カバー

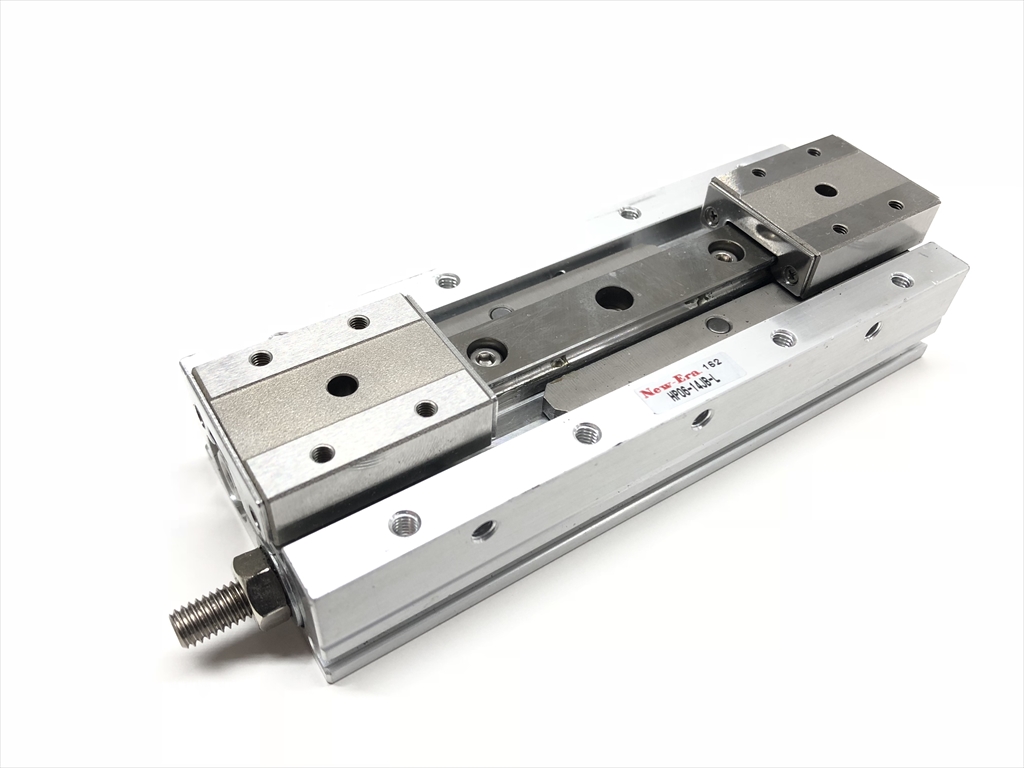

  • 薄型平行移動形リニアハンド/HP06
    特徴
    • 超薄形の高把持力平行ハンド。ロングストロークタイプも有り。
    • 優れた耐荷重、耐モーメント、更に高精度。
    • ストローク調整ボルトで、ストローク調整が可能。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径6,8,12,14,18,25mm
    把持力(閉力)12〜208.3Nストローク12〜100mm
    スイッチ 防塵カバー
  • 薄型平行移動形リニアハンド/HP07
    特徴
    • 非同期形平行ハンド。
    • 非同期ハンドだから出来るワーク端面の位置出しが可能。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径8,12mm
    把持力(閉力)16.7〜44Nストローク16〜22mm
    スイッチ 防塵カバー
  • タイミングハンド/HP07T
    特徴
    • HP07の特徴に加え、ハンド開閉時のタイミング制御の調整が可能。
    • HP07機能に爪の開閉タイミング機能を追加。
    • 解放時も決めた基準面をずらさない。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径8,12mm
    把持力(閉力)16.7〜44Nストローク16〜22mm
    スイッチ 防塵カバー

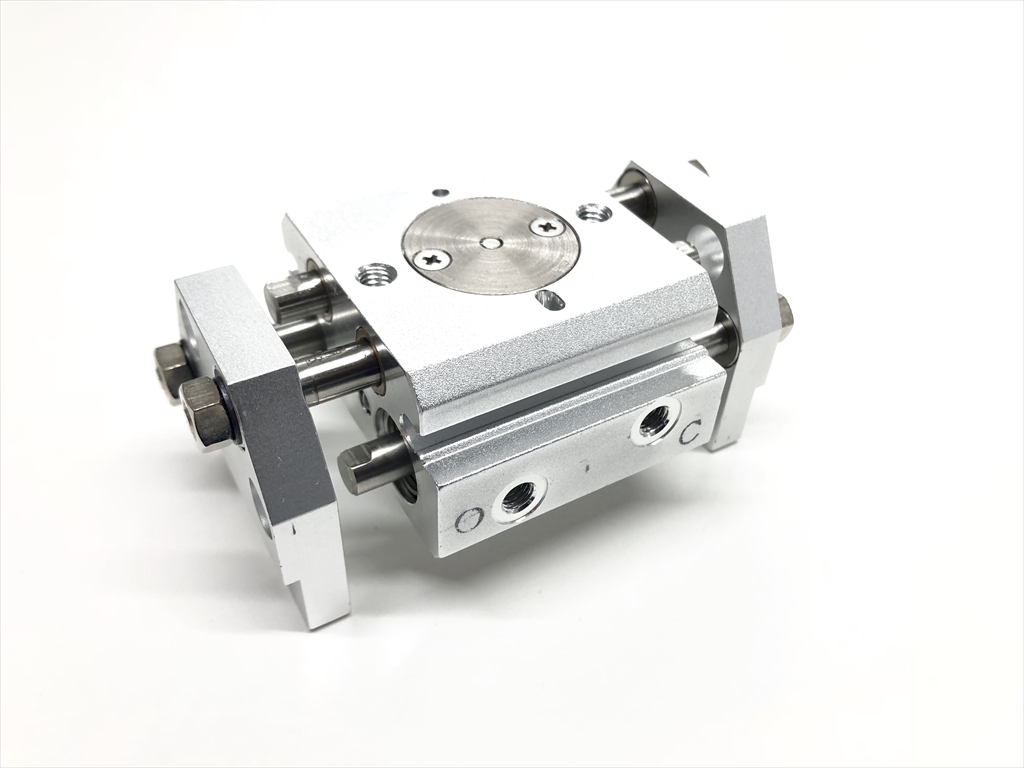

  • ワイド型平行移動形ハンド/HP08
    特徴
    • 軽量でコンパクトのカニ形平行移動形ハンド。
    • ダブルピストン方式で、高把持力。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径12,16,20,25mm
    把持力(閉力)27〜135Nストローク24〜50mm
    スイッチ 防塵カバー
  • ワイド型平行移動形ハンド/HP01
    特徴
    • ダブルピストン方式により高把持力。
    • ロングストロークタイプ。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径16,25mm
    把持力(閉力)41〜145Nストローク40mm
    スイッチ 防塵カバー
  • 平行移動形三爪ハンド/HP15
    特徴
    • 繰返し精度±0.01mm以下、センタリング精度±0.05mm以下の三爪リニアハンド。
    • レバー部にリニアベアリングを採用、高剛性で長寿命、中空穴付き。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径16,20,25mm
    把持力(閉力)8〜29Nストローク6〜14mm
    スイッチ 防塵カバー

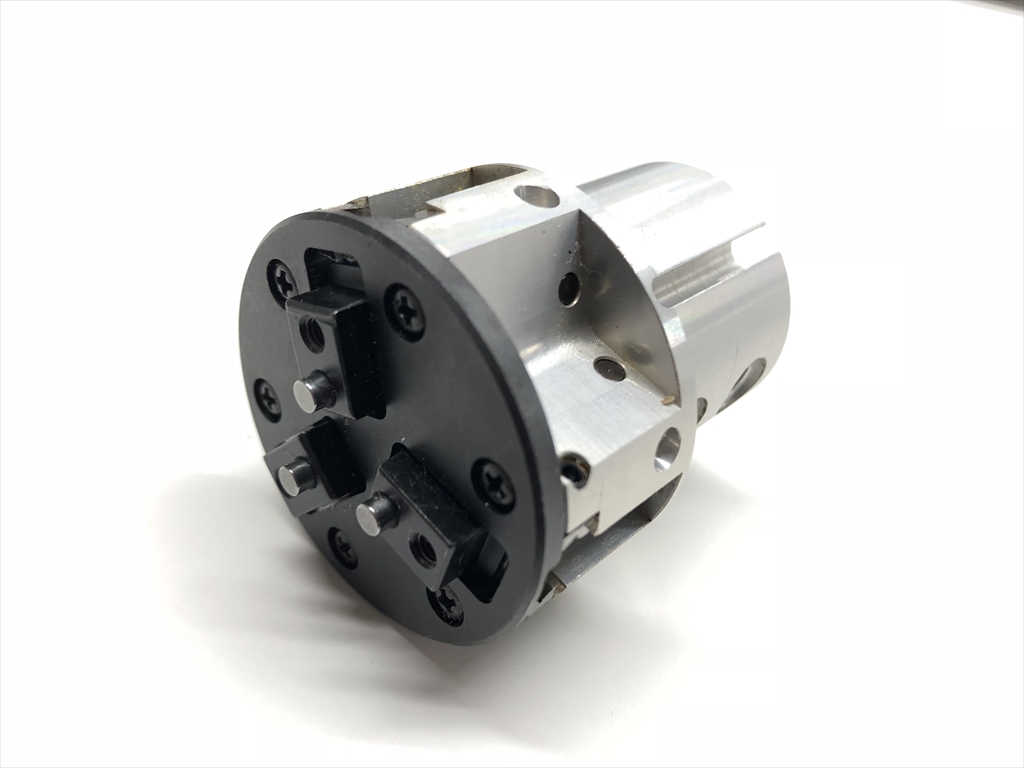

  • 平行移動形三爪ハンド/HP05
    特徴
    • クロスローラベアリングを使用した三爪平行ハンド。
    • 優れた繰返し把持精度:±0.01mm。
    • レバー形状は、ショートタイプとロングタイプが有り。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径16,20mm
    把持力(閉力)20〜27Nストローク8〜12mm
    スイッチ 防塵カバー

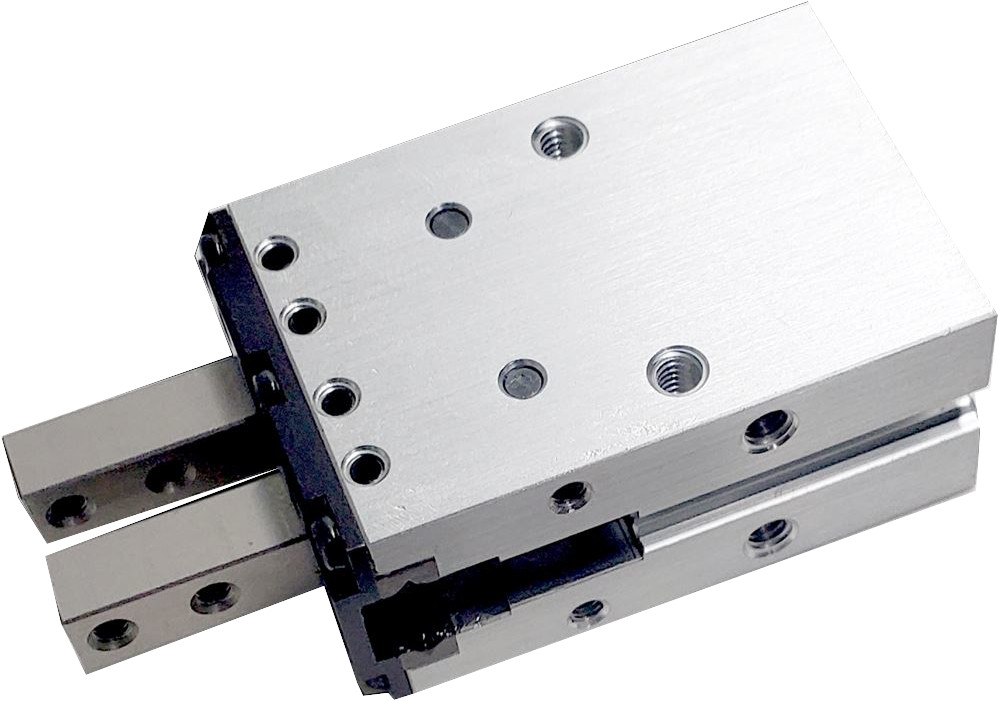

  • クロスローラ平行移動形ハンド/HP03E
    特徴
    • クロスローラベアリングを使用しているため、高剛性。
    • 優れた繰返し把持精度:±0.01mm以下。
    • 防塵カバーを装着可能。
    開閉方式平行移動形エアハンド
    作動方式複動,常時開単動シリンダ径6,10,16,20,25mm
    把持力(閉力)4.1〜67Nストローク4〜14mm
    スイッチ 防塵カバー
  • スライド平行移動形ハンド/EHPE
    特徴
    • 摺動部にリングベアリングを使用し、長寿命。
    • シリンダ押力を閉力とする為、高把持力。
    • 3面に取り付け用ネジを設け、自由な取り付けを選択が可能。
    開閉方式平行移動形エアハンド
    作動方式複動,常時開単動シリンダ径10,16,20,25mm
    把持力(閉力)3〜78Nストローク4〜14mm
    スイッチ 防塵カバー

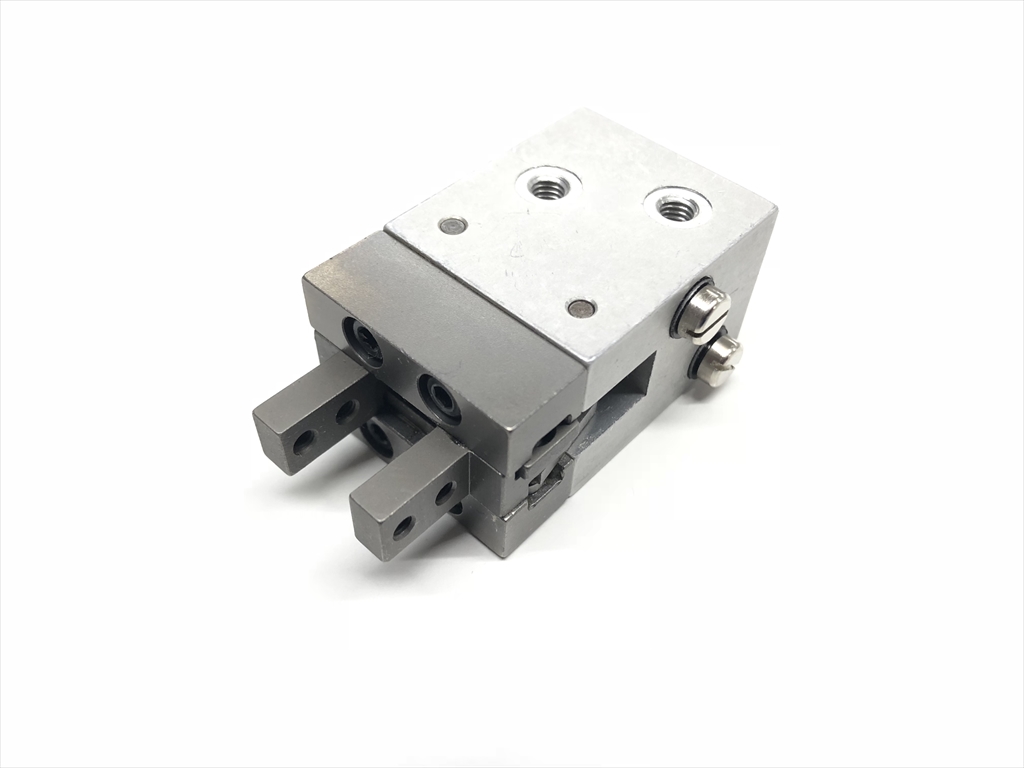

  • 平行移動形ハンド/KH
    特徴
    • 摺動部にリングベアリングを使用し、長寿命。
    • リンク機構のより、小形・軽量。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径16,20mm
    把持力(閉力)12〜20Nストローク5〜6mm
    スイッチ 防塵カバー
  • 平行移動形ハンド/CKH
    特徴
    • 摺動部にリングベアリングを使用し、長寿命。
    • リンク機構のより、小形・軽量。
    • KHシリーズのスイッチ付きタイプ。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径16,20mm
    把持力(閉力)12〜20Nストローク5〜6mm
    スイッチ 防塵カバー

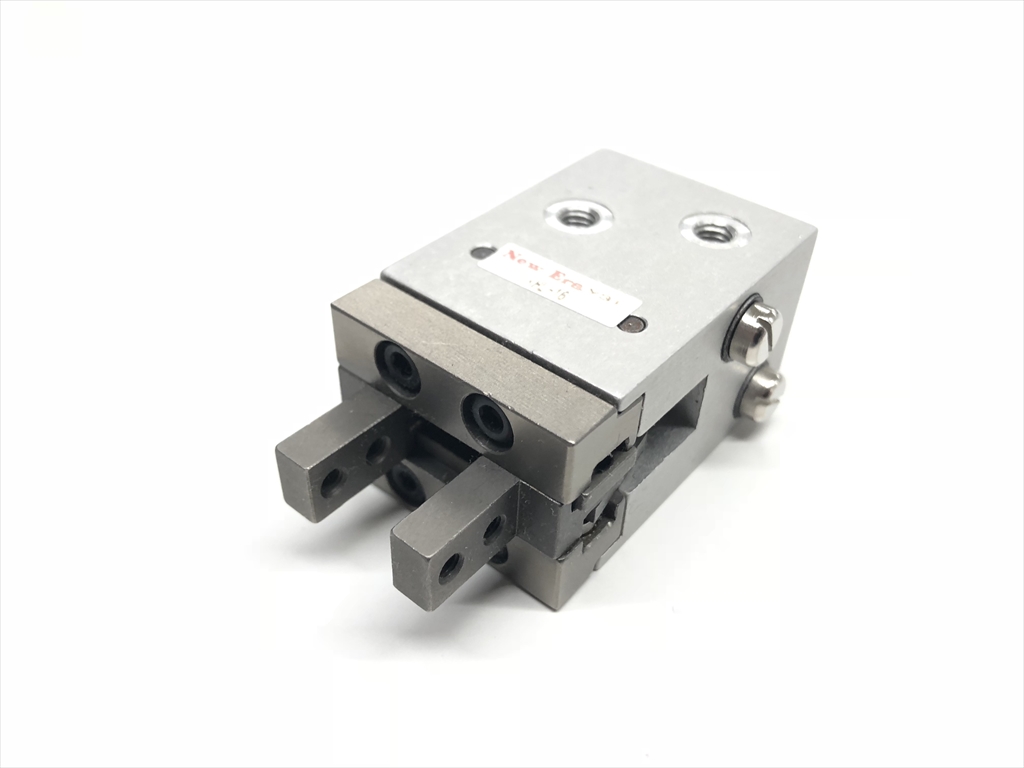

  • 平行移動形ハンド(ロングストローク)/KHL
    特徴
    • 摺動部にリングベアリングを使用し、長寿命。
    • リンク機構のより、小形・軽量。
    • KHシリーズのロングストロークタイプ。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径16,20,32mm
    把持力(閉力)12〜78Nストローク10〜16mm
    スイッチ 防塵カバー
  • 平行移動形ハンド/CKHL
    特徴
    • 摺動部にリングベアリングを使用し、長寿命。
    • リンク機構のより、小形・軽量。
    • KHLタイプのスイッチ付きタイプ。
    開閉方式平行移動形エアハンド
    作動方式複動シリンダ径16,20,32mm
    把持力(閉力)12〜78Nストローク10〜16mm
    スイッチ 防塵カバー
  • 180度開閉型回転移動形ハンド/HV02G
    特徴
    • スラストベアリング採用により、高耐久性、高剛性、高精度を実現。
    • リンク機構により強い把持力が得られます。
    開閉方式回転移動形エアハンド
    作動方式複動シリンダ径12,16,20,25mm
    把持力(閉力)6.7〜31Nストローク180mm
    スイッチ 防塵カバー
  • 180度開閉型回転移動形ハンド/HV02E
    特徴
    • 開閉角度が180度なので、ワークとレバーの干渉が無く移動出来る
    • リンク機構により強い把持力が得られます。
    開閉方式回転移動形エアハンド
    作動方式複動シリンダ径12,16,20,25mm
    把持力(閉力)6.7〜73Nストローク180mm
    スイッチ 防塵カバー
  • 回転移動形ハンド/EHVE
    特徴
    • レバー部にクロムモリブデン鋼を使用しており、長寿命化を実現。
    • 3面に取付ネジを設け、3方向からの取付が選択出来る
    開閉方式回転移動形エアハンド
    作動方式複動,常時開単動シリンダ径8,10,16,20,25mm
    把持力(閉力)1〜48Nストローク30mm
    スイッチ 防塵カバー
  • 回転移動形ハンド/EHVJ
    特徴
    • EHVEからの防塵カバー付きのタイプ
    • 防塵カバーがNBR,フッ素,シリコンの3種類から選択可能
    開閉方式回転移動形エアハンド
    作動方式複動,常時開単動シリンダ径16,20mm
    把持力(閉力)10〜24Nストローク30mm
    スイッチ 防塵カバー

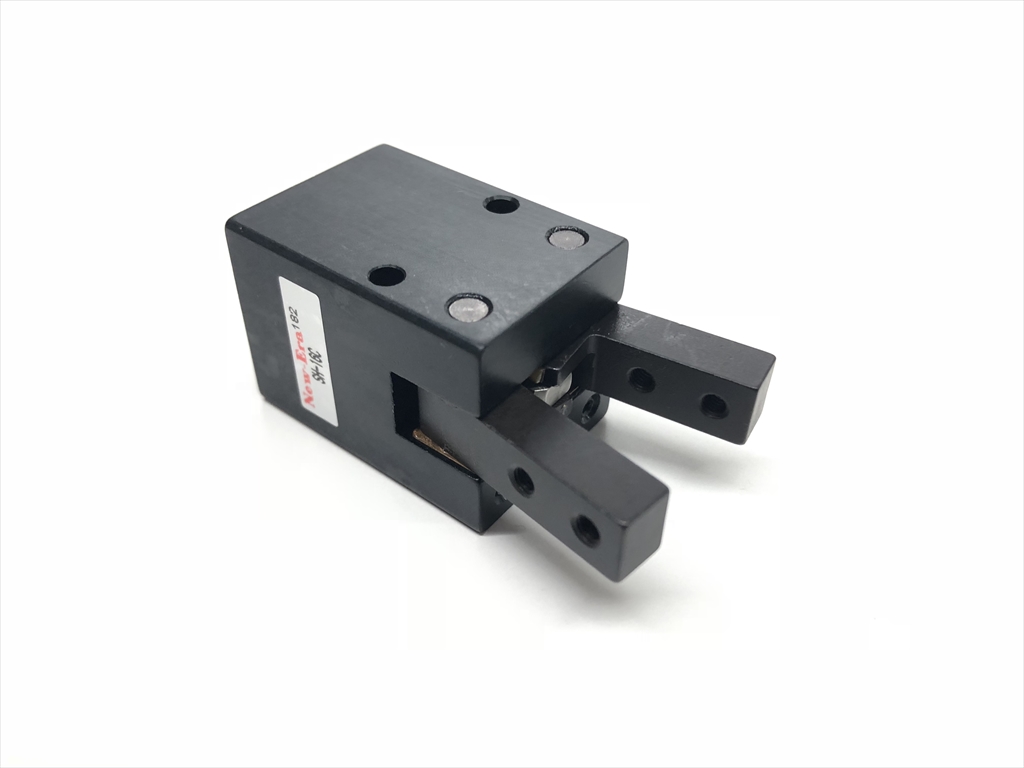

  • 回転移動形ハンド/SH
    特徴
    • コンパクト設計の揺動形ハンド
    開閉方式回転移動形エアハンド
    作動方式複動,常時開単動シリンダ径12,16mm
    把持力(閉力)2〜8Nストローク14mm
    スイッチ 防塵カバー
  • 回転移動形ハンド/CSH
    特徴
    • SHのスイッチ付き。(φ16のみ)
    開閉方式回転移動形エアハンド
    作動方式複動,常時開単動シリンダ径16mm
    把持力(閉力)6〜8Nストローク14mm
    スイッチ 防塵カバー

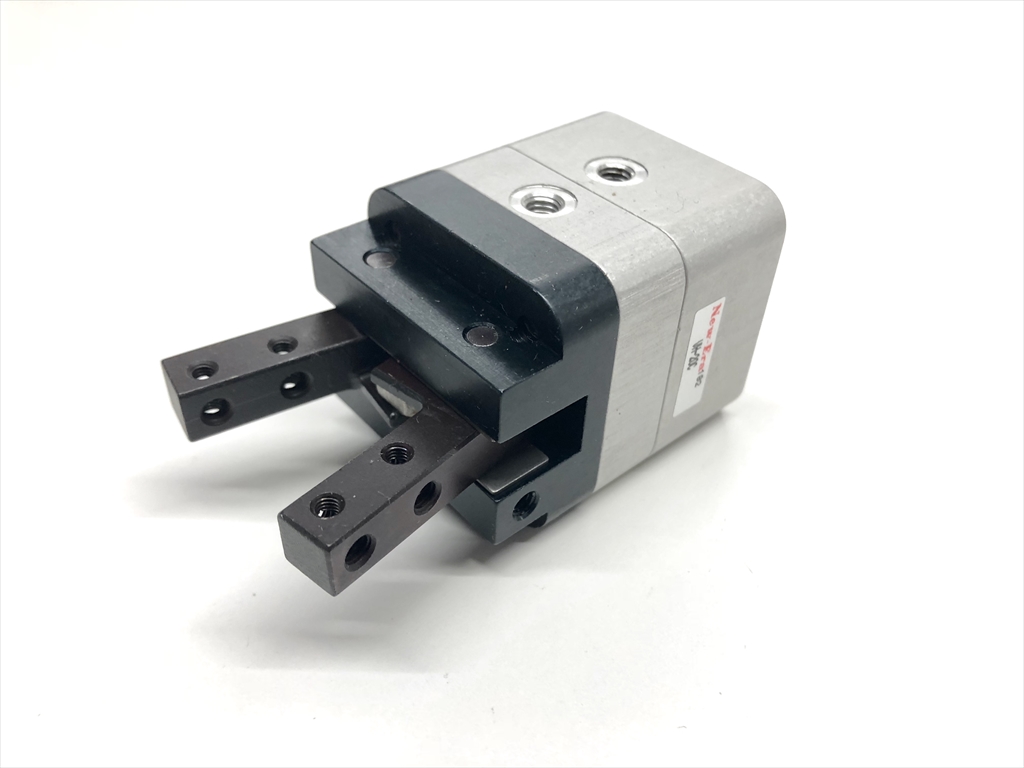

  • 回転移動形ハンド/VH
    特徴
    • ハンド内径の種類が豊富(φ20、φ32、φ40、φ50)
    • 分解、修理が容易。
    • 主要部品がアルミ合金で構成されているので、軽量
    開閉方式回転移動形エアハンド
    作動方式複動,常時開単動,常時閉単動シリンダ径20,32,40,50mm
    把持力(閉力)14〜280Nストローク16〜20mm
    スイッチ 防塵カバー

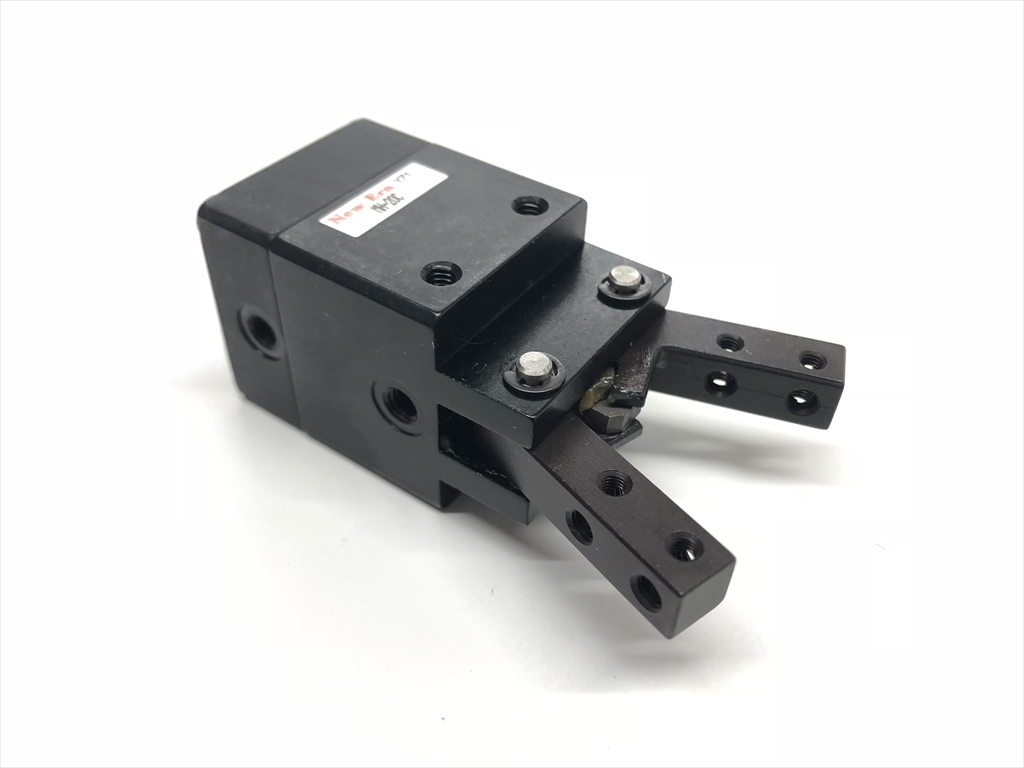

  • 回転移動形ハンド/MH
    特徴
    • 本体にアルミ合金を使用しており、小型で軽量なハンド。
    開閉方式回転移動形エアハンド
    作動方式複動,常時開単動,常時閉単動シリンダ径20mm
    把持力(閉力)8〜19Nストローク36mm
    スイッチ 防塵カバー

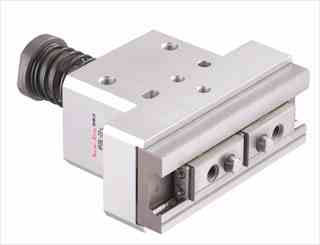

  • 平行移動形メカハンド/HP09R
    特徴
    開閉方式平行移動形メカハンド
    作動方式常時閉単動シリンダ径8,10,16,20mm
    把持力(閉力)1.6〜12Nストローク4〜14mm
    スイッチ 防塵カバー
  • 平行移動形メカハンド(ロングストロークタイプ)/HP09L
    特徴
    • 標準タイプ(HP09R)に比べ約2倍の開閉ストローク。
    • 全長寸法が標準タイプとほぼ同じでストロークが約2倍。
    開閉方式平行移動形メカハンド
    作動方式常時閉単動シリンダ径8,10,16,20mm
    把持力(閉力)1.6〜12Nストローク8〜22mm
    スイッチ 防塵カバー
  • 平行移動形メカハンド(フィンガタイプ)/HP09FR
    特徴
    開閉方式平行移動形メカハンド
    作動方式常時閉単動シリンダ径8,10,16,20mm
    把持力(閉力)1.6〜12Nストローク4〜14mm
    スイッチ 防塵カバー
  • 超小型平行移動形リニアメカハンド/NEOM
    特徴
    • 超小型のリニアガイド付メカハンド。
    • 繰返し精度±0.01mm以下。
    • 製品質量 最大11g以下。
    開閉方式平行移動形メカハンド
    作動方式常時閉単動シリンダ径6mm
    把持力(閉力)1.7〜3.5Nストローク2.4mm
    スイッチ 防塵カバー

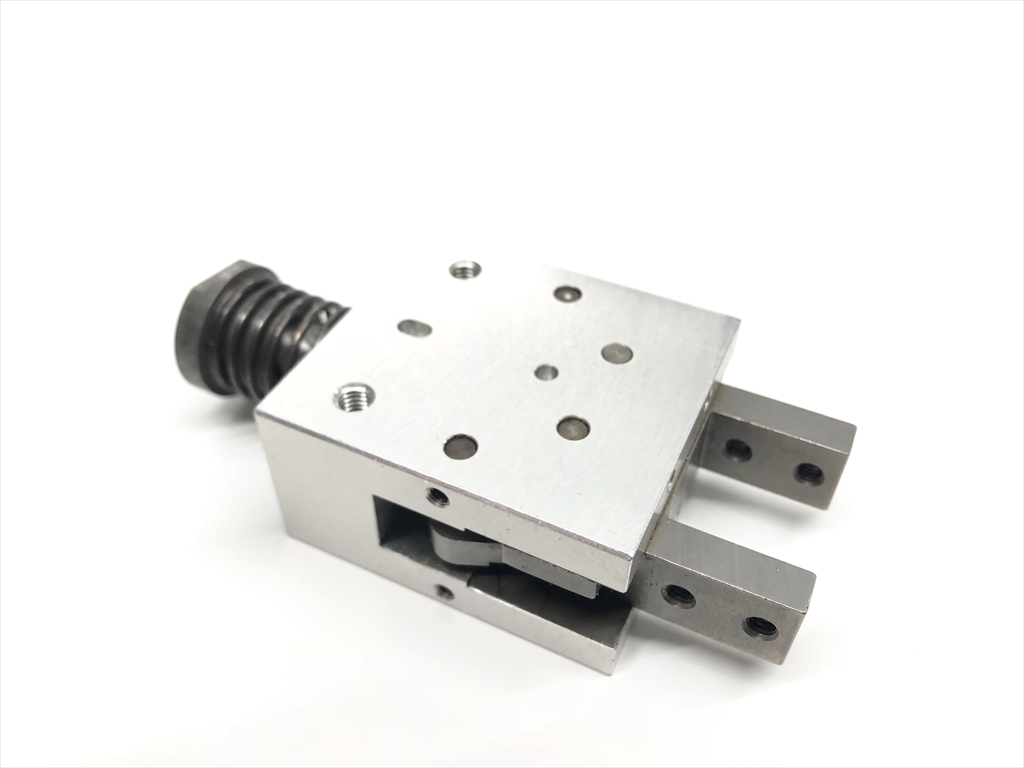

  • 平行移動形メカハンド/HP10
    特徴
    • スプリング力による把持(L:弱、M:中)で選択可能
    • 常時開(A)、常時閉(B)が選択が可能
    開閉方式平行移動形メカハンド
    作動方式常時開単動,常時閉単動シリンダ径10,16,20mm
    把持力(閉力)3〜5.8Nストローク4〜12mm
    スイッチ 防塵カバー
  • 平行移動形三爪メカハンド/HP15M
    特徴
    • リニアガイド採用により、高剛性・高精度(センタリング精度:±0.05mm以下、繰返し精度:±0.01mm以下)
    • 中空穴付き
    開閉方式平行移動形メカハンド
    作動方式常時閉単動シリンダ径16,20,25mm
    把持力(閉力)3〜26Nストローク6〜14mm
    スイッチ 防塵カバー
