ロータリーアクチュエータ

    • ロータリーテーブル(他位置停止形/スイベルジョイント付)/RT01-D
      特徴
      • スイベルジョイント付きで省配管
      • 3点または4点での停止が可能
      • 配線等に利用可能な貫通穴付き
      揺動方式ラック&ピニオン タイプテーブル
      停止位置3点,4点 シリンダ径18,22
      トルク1.12〜1.7N 選択可能揺動角度14〜180゜
      許容エネルギー0.07〜0.11J 許容スラスト荷重260〜600N
      許容ラジアル加重185〜430N 角度調整
      スイッチ クッション
      中空穴

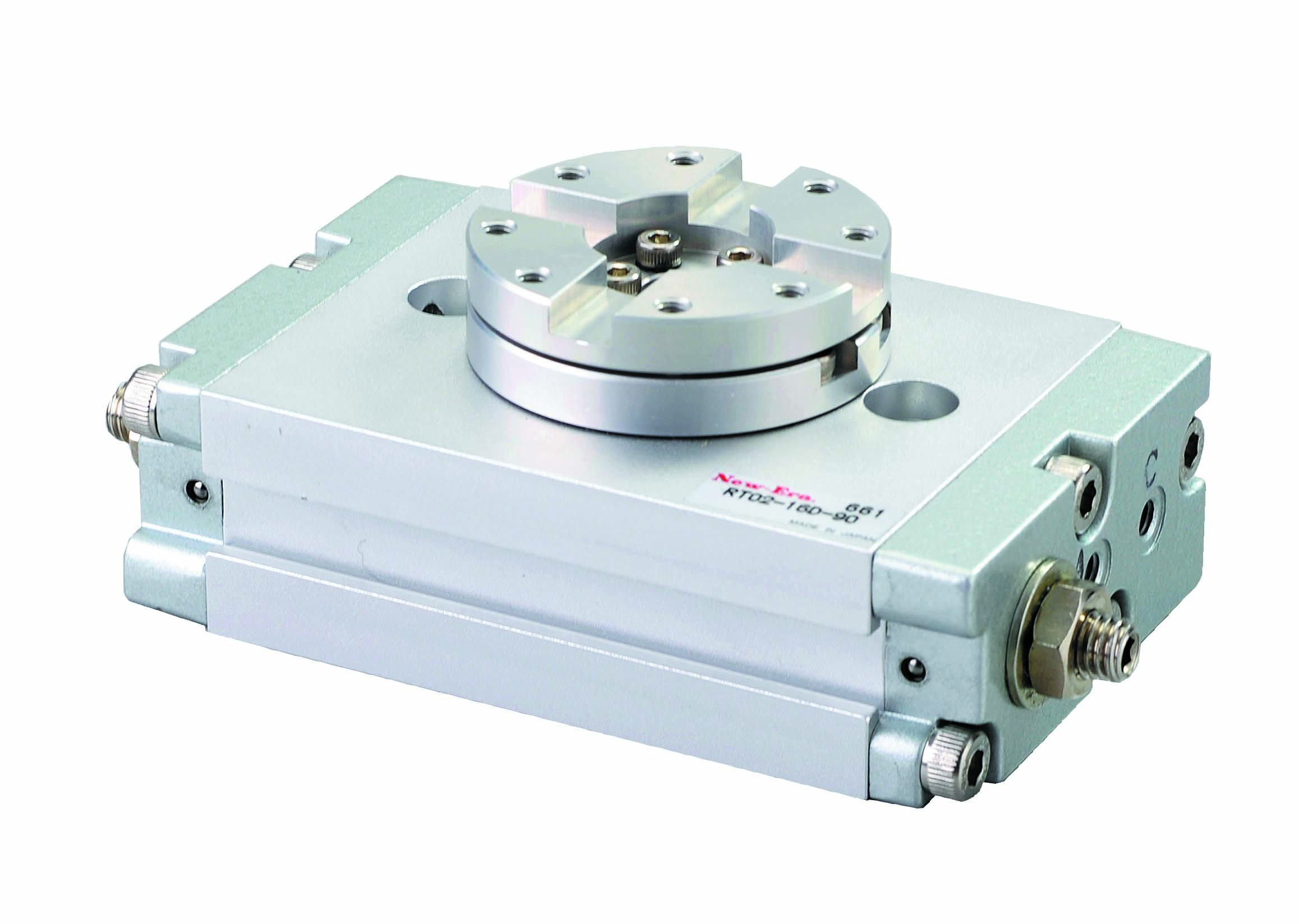

    • ロータリーテーブル(エアクッション内蔵形)/RT02-B
      特徴
      • 高精度のテーブル付き
      • エアクッション標準装備により高い許容エネルギーが得られる
      • 配線等に利用可能な貫通穴付き
      揺動方式ラック&ピニオン タイプテーブル
      停止位置2点 シリンダ径10,14,16,18,22
      トルク0.36〜6.03N 選択可能揺動角度90,180゜
      許容エネルギー0.02〜0.42J 許容スラスト荷重50〜500N
      許容ラジアル加重50〜355N 角度調整
      スイッチ クッションエアクッション
      中空穴
    • ロータリーテーブル(多点位置停止形)/RT02-D
      特徴
      • 3点または4点での停止が可能
      • 高精度のテーブル付き
      • 配線等に利用可能な貫通穴付き
      揺動方式ラック&ピニオン タイプテーブル
      停止位置3点,4点 シリンダ径10,14,16,18,22
      トルク0.12〜1.84N 選択可能揺動角度14〜180゜
      許容エネルギー0.002〜0.11J 許容スラスト荷重50〜500N
      許容ラジアル加重50〜355N 角度調整
      スイッチ クッション
      中空穴

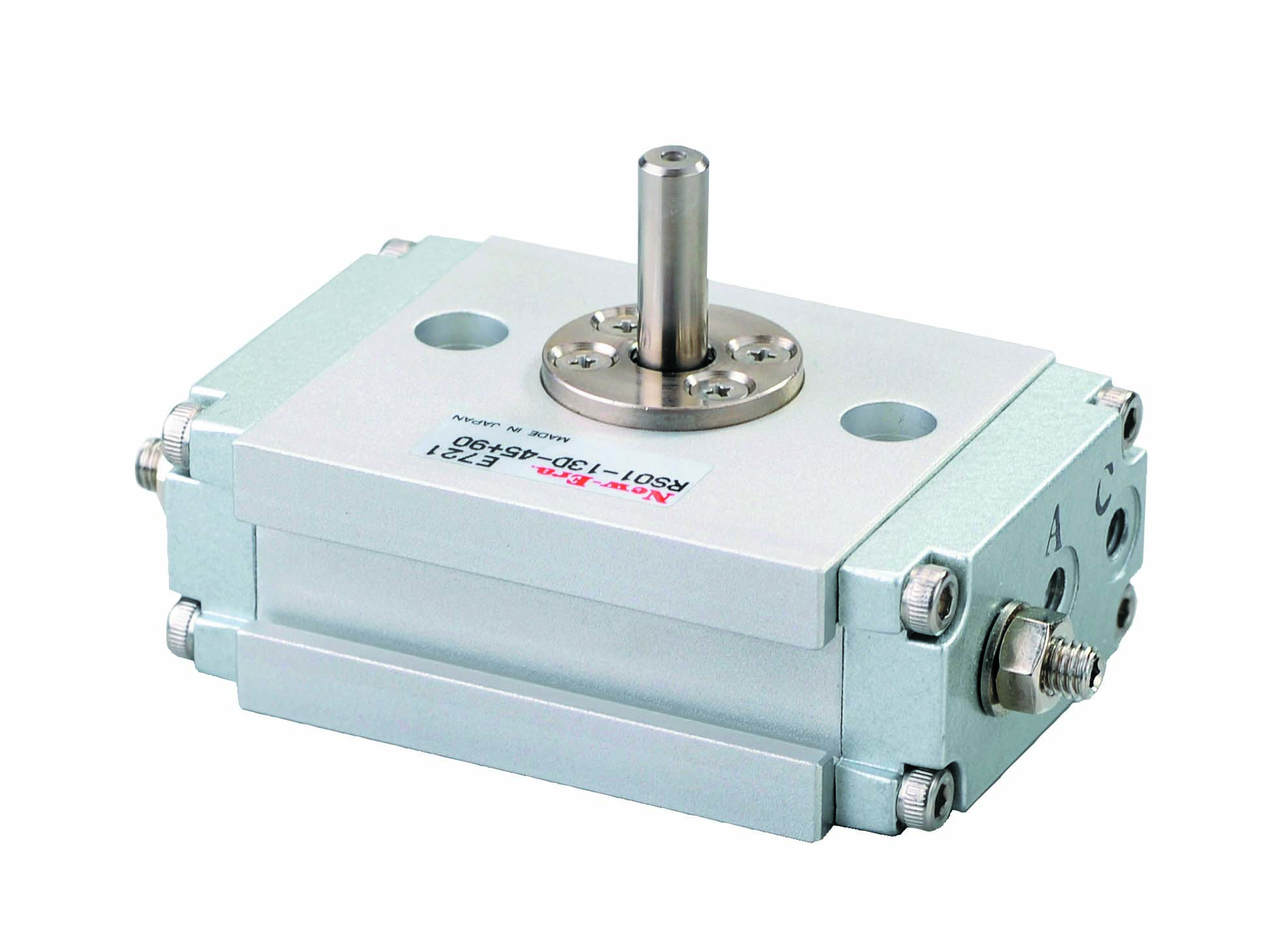

    • ロータリーアクチュエータ(エアクッション内蔵形)/RS01-B
      特徴
      • コンパクトなボディでハイトルク
      • エアクッション標準装備により高い許容エネルギーが得られる
      • ラジアル、スラストガタが極小
      揺動方式ラック&ピニオン タイプシャフト
      停止位置2点 シリンダ径10,13,14,16,18,22
      トルク0.36〜6.03N 選択可能揺動角度90,180゜
      許容エネルギー0.02〜0.42J 許容スラスト荷重1.18〜29.4N
      許容ラジアル加重2.35〜58.8N 角度調整
      スイッチ クッションエアクッション
      中空穴
    • ロータリーアクチュエータ(多点位置停止形)/RS01-D
      特徴
      • 3点または4点での停止が可能
      • ラジアル、スラストガタが極小
      揺動方式ラック&ピニオン タイプシャフト
      停止位置3点,4点 シリンダ径10,13,14,16,18,22
      トルク0.12〜1.84N 選択可能揺動角度14〜180゜
      許容エネルギー0.002〜0.11J 許容スラスト荷重1.18〜29.4N
      許容ラジアル加重2.35〜58.8N 角度調整
      スイッチ クッション
      中空穴
    • ロータリーアクチュエータ/RSR,SR
      特徴
      • 大幅にアルミ合金を使用した軽量のアクチュエータです。
      • 角度ストッパを外部に設けたためバックラッシュがゼロに。
      揺動方式ラック&ピニオン タイプシャフト
      停止位置2点 シリンダ径9,12,20
      トルク0.11〜0.85N 選択可能揺動角度90,180゜
      許容エネルギー0.002〜0.01J 許容スラスト荷重1.47〜1.96N
      許容ラジアル加重2.94〜4.9N 角度調整
      スイッチ クッション
      中空穴

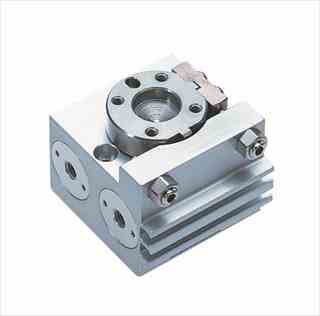

    • ピコロータリー/CTR
      特徴
      • 小型・軽量のラック&ピ二オンタイプ
      • 上下2個の転がり軸受採用により高剛性を実現
      • 上面、底面、側面の3方向からの取りつけが可能
      揺動方式ラック&ピニオン タイプテーブル
      停止位置2点 シリンダ径06,1,2
      トルク0.06〜0.2N 選択可能揺動角度90,180゜
      許容エネルギー0.004〜0.017J 許容スラスト荷重20〜30N
      許容ラジアル加重20〜40N 角度調整
      スイッチ クッション
      中空穴
    • 小型ハイロータ/RS02A
      特徴
      • ベーン形のロータリーアクチュエータ
      • 安定作動、飛び出し現象なし
      揺動方式シングルベーン タイプシャフト
      停止位置2点 シリンダ径1,3,10,20,30
      トルク0.129〜3.19N 選択可能揺動角度30〜270゜
      許容エネルギー0.0006〜0.025J 許容スラスト荷重3〜30N
      許容ラジアル加重30〜400N 角度調整
      スイッチ クッション
      中空穴
      RS02A
    • ハイロータ/RS02
      特徴
      • ハイロータの標準形
      • ハイドロクッション付き
      揺動方式シングルベーン タイプシャフト
      停止位置2点 シリンダ径50,150,300
      トルク4.79〜68N 選択可能揺動角度90,180,270,280゜
      許容エネルギー2.942〜58.84J 許容スラスト荷重44.1〜490N
      許容ラジアル加重588〜4900N 角度調整
      スイッチ クッションハイドロクッション
      中空穴
      RS02
    • ハイロータ/RS02
      特徴
      • ハイロータの標準形
      • ダブルベーンで高出力
      揺動方式ダブルベーン タイプシャフト
      停止位置2点 シリンダ径50,150,300
      トルク10.4〜206N 選択可能揺動角度90,100゜
      許容エネルギー0.049〜3.92J 許容スラスト荷重44.1〜490N
      許容ラジアル加重588〜4900N 角度調整
      スイッチ クッション
      中空穴
      RS02
    • ハイロータ/RS02
      特徴
      • ハイロータの標準形
      • ダブルベーンで高出力
      • ハイドロクッション付き
      揺動方式ダブルベーン タイプシャフト
      停止位置2点 シリンダ径50,150,300
      トルク10.4〜206N 選択可能揺動角度90,100゜
      許容エネルギー2.942〜58.84J 許容スラスト荷重44.1〜490N
      許容ラジアル加重588〜4900N 角度調整
      スイッチ クッションハイドロクッション
      中空穴
      RS02
    • ステップハイロータ/RS02-SH
      特徴
      • ハイロータの標準形
      • エアハイドロ仕様
      • 低速動作等に最適
      揺動方式シングルベーン タイプシャフト
      停止位置3点 シリンダ径5,20
      トルク0.0479〜0.195N 選択可能揺動角度60〜360゜
      許容エネルギー0.00196〜0.00882J 許容スラスト荷重29〜126N
      許容ラジアル加重59〜255N 角度調整
      スイッチ クッション
      中空穴
      RS02SH
    • ステップハイロータ/RS02-SH
      特徴
      • ハイロータの標準形
      • エアハイドロ仕様
      • ダブルベーンで高出力
      揺動方式ダブルベーン タイプシャフト
      停止位置3点 シリンダ径5,20
      トルク0.096〜0.39N 選択可能揺動角度60〜270゜
      許容エネルギー0.00196〜0.00882J 許容スラスト荷重29〜126N
      許容ラジアル加重59〜255N 角度調整
      スイッチ クッション
      中空穴
      RS02SH
