DDS-208

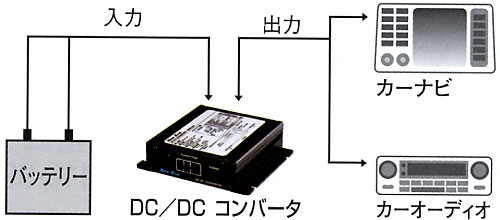

カーナビ・カーオディオをお考えの方に!
DC24V入力 DC12V出力 8A
●超薄型・コンパクトボディ（厚さ37mm）
●制御信号電圧変換回路を3系統装備
イルミネーション／パーキングブレーキ／リバース等信号変換機能搭載
●大容量の常時出力（バックアップ出力）
●ACC（キースイッチ）連動出力搭載
●スイッチング方式採用による高効率を実現
●超薄型・コンパクトボディ（厚さ37mm）
●制御信号電圧変換回路を3系統装備
イルミネーション／パーキングブレーキ／リバース等信号変換機能搭載
●大容量の常時出力（バックアップ出力）
●ACC（キースイッチ）連動出力搭載
●スイッチング方式採用による高効率を実現
製品仕様
| 型式 | DDS-208 |
|---|---|
| 寸法 | 148(W)×37(H)×129(D)mm |
| 質量 | 0.6kg |
| 入力電圧 | DC24V(DC20~32V) |
| 始動電圧 | DC20V以上 |
| 出力電圧 | DC13.5V±1V(MAIN,ACC) DC13.0V±1V(制御信号出力A~C) |
| 最大出力電力 | 合計8A(MAIN,ACC) 各50mA(制御信号出力A~C) |
| 無負荷電流 | ACC ON時：約45mA OFF時：5mA以下 |
| 変換効率 | 約90％(12V MAIN) |
| 回路方式 | スイッチングPWM方式 |
| 使用温度範囲 | -20℃~＋60℃ |
| 入出力方式 | 専用ケーブル(附属品) |
| 保護装置 | 逆接続保護回路(ヒューズ溶断)/出力過電流保護回路(垂下特性)/ラインヒューズ7.5A |
