型式 | SBC-002A |
---|---|
寸法 | W188 × L174 × H58 mm |
質量 | 1.0kg |
定格入力電圧 | DC12V/DC24Vバッテリー |
出力電圧 | MAX60A |
最大使用電圧 | DC30V |
使用温度範囲 | -20℃~+60℃ |
耐震性 | JIS D 1601 段階45に準じる |
耐水性 | 耐水性無し |
無負荷電流 | メインバッテリーDC12V時 25mA以下 DC24V時 35mA以下 |
保有機能 | ◎メインバッテリー低電圧保護 DC12Vバッテリー 通常:約12.5V 復帰約13V 設定値変更:約11.5V 復帰約12V DC24Vバッテリー 通常:約25.5V 復帰約26V 設定値変更:約23.5V 復帰約24V ◎メインバッテリー過電圧保護 DC12Vバッテリー 約18V 復帰約17.5V DC24Vバッテリー 約32V 復帰約31.5V ◎充電電流制限 60A ◎LEDによる本機やバッテリーの状態表示 ◎オプション端子 |
電流制限方式 | PWM方式 |
LED | SBCの状態 | 表示パターン | 点滅周期 |
---|---|---|---|
消灯 | 本機の動作停止 | ||
点灯 | サブバッテリー充電電流3~60A |
● | |
遅い点滅![]() |
サブバッテリー充電電流0~3A | ● ● ● | 3秒毎 |
2回点滅![]() |
サブバッテリー充電電流60A~120A のため60Aに制限中 |
●● ●● ●● | 1.5秒毎 |
速い点滅![]() |
サブバッテリー充電電流120A以上のため サブバッテリーの充電停止 ※1 |
● ● ● ● ● | 0.25秒毎 |
点滅![]() |
本機のミニブレードヒューズ3A溶断 | ● ● ● ● | 1秒毎 |
3回点滅![]() |
本機が高温のため温度保護動作中 (サブバッテリーの充電停止)※2 |
●●● ●●● ●●● | 1.5秒毎 |
1回+2回![]() |
メインバッテリーの低電圧/ 過電圧保護動作中 (サブバッテリーの充電停止) |
● ●● ●● ● | 1.5秒毎 |
※1 本機とサブバッテリーの間で短絡している可能性があります
※2 本機の温度低下により自動でサブバッテリーの充電を再開します
サブバッテリーの充電が完了した時は遅い点滅になります。
ただし、充電制御車でオルタネータの発電が制御(抑制)されている時は、サブバッテリーの充電が完了していない状態で、一時的にこの表示になることがあります。
LED | 12V / 24V | 充電状態 | 表示パターン | 点滅周期 |
---|---|---|---|---|
点灯 | 13V以上/26V以上 | 残量十分 | ● | |
2回点滅![]() |
11.5V~13V/23V~26V |
残量良好 | ●● ●● ●● | 1.5秒毎 |
速い点滅![]() |
11.5V以下/23V以下 | 充電必要 | ● ● ● ● | 0.25秒毎 |

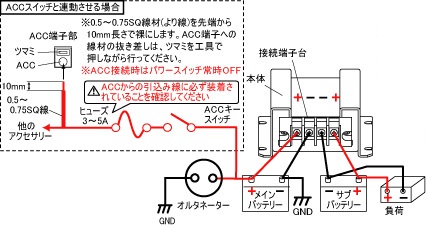

※M+,M-のケーブル長さは推奨1.8mです。
それ以上の長さでは電圧降下により、低電圧保護が働く恐れがあります。
