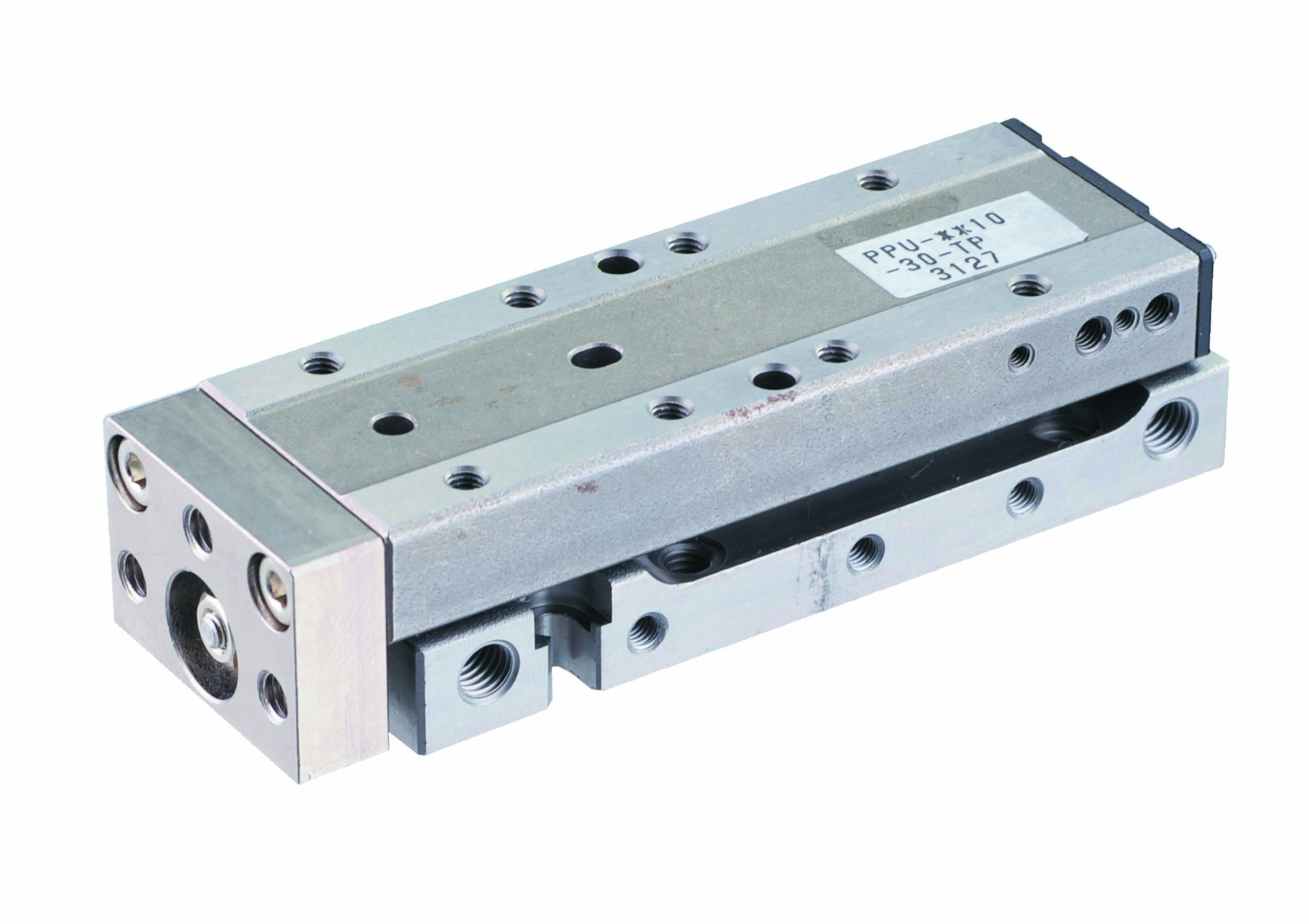

Series | PPU | ||
---|---|---|---|
Type | Linear guide | ||
Cylinder Bore[mm] | 10mm | Operating Type | Double Acting |
Extrusion Force | 33.0N | Stroke | 15~45mm |
Guide | Linear guide | Loading Work Piece Mass | 0.80kg |
Product Mass[g] | 230g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 400mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | None | Switch | Available |
Additional Function | |||
Provided CAD data | PPU(S)-SD10-15-TP PPU(S)-SD10-30-TP PPU(S)-SD10-45-TP |
Series | PPU | ||
---|---|---|---|
Type | Linear guide | ||
Cylinder Bore[mm] | 10mm | Operating Type | Double Acting |
Extrusion Force | 33.0N | Stroke | 15~45mm |
Guide | Linear guide | Loading Work Piece Mass | 0.80kg |
Product Mass[g] | 265g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 400mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | Extrusion Side Rubber Stopper | Switch | Available |
Additional Function | |||
Provided CAD data | PPU(S)-SD10-15-TP-QS PPU(S)-SD10-30-TP-QS PPU(S)-SD10-45-TP-QS |
Series | PPU | ||
---|---|---|---|
Type | Linear guide | ||
Cylinder Bore[mm] | 10mm | Operating Type | Double Acting |
Extrusion Force | 33.0N | Stroke | 15~45mm |
Guide | Linear guide | Loading Work Piece Mass | 0.80kg |
Product Mass[g] | 285g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 400mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | Both Sides Rubber Stopper | Switch | Available |
Additional Function | |||
Provided CAD data | PPU(S)-SD10-15-TP-QT PPU(S)-SD10-30-TP-QT PPU(S)-SD10-45-TP-QT |
Series | PPU | ||
---|---|---|---|
Type | Linear guide | ||
Cylinder Bore[mm] | 10mm | Operating Type | Double Acting |
Extrusion Force | 33.0N | Stroke | 15~45mm |
Guide | Linear guide | Loading Work Piece Mass | 0.30kg |
Product Mass[g] | 265g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 400mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | Extrusion Side Metal Stopper | Switch | Available |
Additional Function | |||
Provided CAD data | PPU(S)-SD10-15-TP-QN PPU(S)-SD10-30-TP-QN PPU(S)-SD10-45-TP-QN |
Series | PPU | ||
---|---|---|---|
Type | Linear guide | ||
Cylinder Bore[mm] | 10mm | Operating Type | Double Acting |
Extrusion Force | 33.0N | Stroke | 15~45mm |
Guide | Linear guide | Loading Work Piece Mass | 0.30kg |
Product Mass[g] | 285g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 400mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | Both Sides Metal Stopper | Switch | Available |
Additional Function | |||
Provided CAD data | PPU(S)-SD10-15-TP-QR PPU(S)-SD10-30-TP-QR PPU(S)-SD10-45-TP-QR |
Series | PPU | ||
---|---|---|---|
Type | Linear guide | ||
Cylinder Bore[mm] | 10mm | Operating Type | Double Acting |
Extrusion Force | 33.0N | Stroke | 15~45mm |
Guide | Linear guide | Loading Work Piece Mass | 0.80kg |
Product Mass[g] | 275g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 400mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | Extrusion Side Shock Absorber | Switch | Available |
Additional Function | |||
Provided CAD data | PPU(S)-SD10-15-TP-QL PPU(S)-SD10-30-TP-QL PPU(S)-SD10-45-TP-QL |
Series | PPU | ||
---|---|---|---|
Type | Linear guide | ||
Cylinder Bore[mm] | 10mm | Operating Type | Double Acting |
Extrusion Force | 33.0N | Stroke | 15~45mm |
Guide | Linear guide | Loading Work Piece Mass | 1.60kg |
Product Mass[g] | 305g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 400mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | Both Sides Shock Absorber | Switch | Available |
Additional Function | |||
Provided CAD data | PPU(S)-SD10-15-TP-QM PPU(S)-SD10-30-TP-QM PPU(S)-SD10-45-TP-QM |
Series | PPU | ||
---|---|---|---|
Type | Linear guide | ||
Cylinder Bore[mm] | 12mm | Operating Type | Double Acting |
Extrusion Force | 47.0N | Stroke | 20~60mm |
Guide | Linear guide | Loading Work Piece Mass | 1.20kg |
Product Mass[g] | 320g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 400mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | None | Switch | Available |
Additional Function | |||
Provided CAD data | PPU(S)-SD12-20-TP PPU(S)-SD12-30-TP PPU(S)-SD12-45-TP PPU(S)-SD12-60-TP |
Series | PPU | ||
---|---|---|---|
Type | Linear guide | ||
Cylinder Bore[mm] | 12mm | Operating Type | Double Acting |
Extrusion Force | 47.0N | Stroke | 20~60mm |
Guide | Linear guide | Loading Work Piece Mass | 1.20kg |
Product Mass[g] | 365g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 400mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | Extrusion Side Rubber Stopper | Switch | Available |
Additional Function | |||
Provided CAD data | PPU(S)-SD12-20-TP-QS PPU(S)-SD12-30-TP-QS PPU(S)-SD12-45-TP-QS PPU(S)-SD12-60-TP-QS |
Series | PPU | ||
---|---|---|---|
Type | Linear guide | ||
Cylinder Bore[mm] | 12mm | Operating Type | Double Acting |
Extrusion Force | 47.0N | Stroke | 20~60mm |
Guide | Linear guide | Loading Work Piece Mass | 1.20kg |
Product Mass[g] | 400g~ | ||
Minimum Operating Speed | 50mm/s | Maximum Operating Speed | 400mm/s |
Maximum Operating Cycle | -cpm | Operating Temperatura Range[°] | 5〜60゜ |
Minimum Operating Pressure[MPa] | 0.15MPa | Maximum Operating Pressure[MPa] | 0.7MPa |
Stroke Adjustment | Both Sides Rubber Stopper | Switch | Available |
Additional Function | |||
Provided CAD data | PPU(S)-SD12-20-TP-QT PPU(S)-SD12-30-TP-QT PPU(S)-SD12-45-TP-QT PPU(S)-SD12-60-TP-QT |
